Štruktúra
Vezmite podpernú nohu a zásobník na náradie z prvej škatule a H-nožku z druhej škatule a spojte diely dohromady (potrebné skrutky sú
už v dieloch). Teraz vložte stroj s otočným stolom zhora do otvoru podpornej nohy a bočne ho upevnite imbusovou skrutkou tak, aby bol
stroj pevne namontovaný.
•
Zasuňte rukoväť systému ťahania kľukou do pripraveného otvoru.
Potom sa musia do podstavcov zasunúť dve pridržiavacie svorky a 4 upevňovacie prvky rámu sa musia zasunúť do
•
pripravených upevňovacích otvorov a zaistiť sa zdola príslušnou skrutkou. Pri navliekaní tenisových rakiet musí byť dlhšia
strana otočená dovnútra (smerom k rakete) / Pri navliekaní bedmintonových rakiet musí byť kratšia strana otočená dovnútra.

Pripevnenie rakety na navliekanie

Krok 1 Otáčaním doľava uvoľnite poistnú skrutku na oboch podperách. Opatrne umiestnite raketu na podpery. Umiestnite podpery tak,
aby boli zaisťovacími skrutkami upevnené v strede gramofónu. Nikdy pri tom nepoužívajte nadmernú silu! Skontrolujte, či obe
pridržiavacie svorky dosahujú na celú plochu rámu.
Krok 2.Otočenímskrutiek jemného nastavenia na nosných ramenách raketu zafixujte na mieste - nedotahujte !
Krok 3.Utiahnite poistné skrutky na podperách na spodnej strane gramofónu.
Krok 4.Pomocou jemných nastavovacích skrutiek na upevnení srdcovej hlavy vyrovnajte palicu rovnomerne a mierne
ju napnite. Používajte iba ukazovák a palec!
.

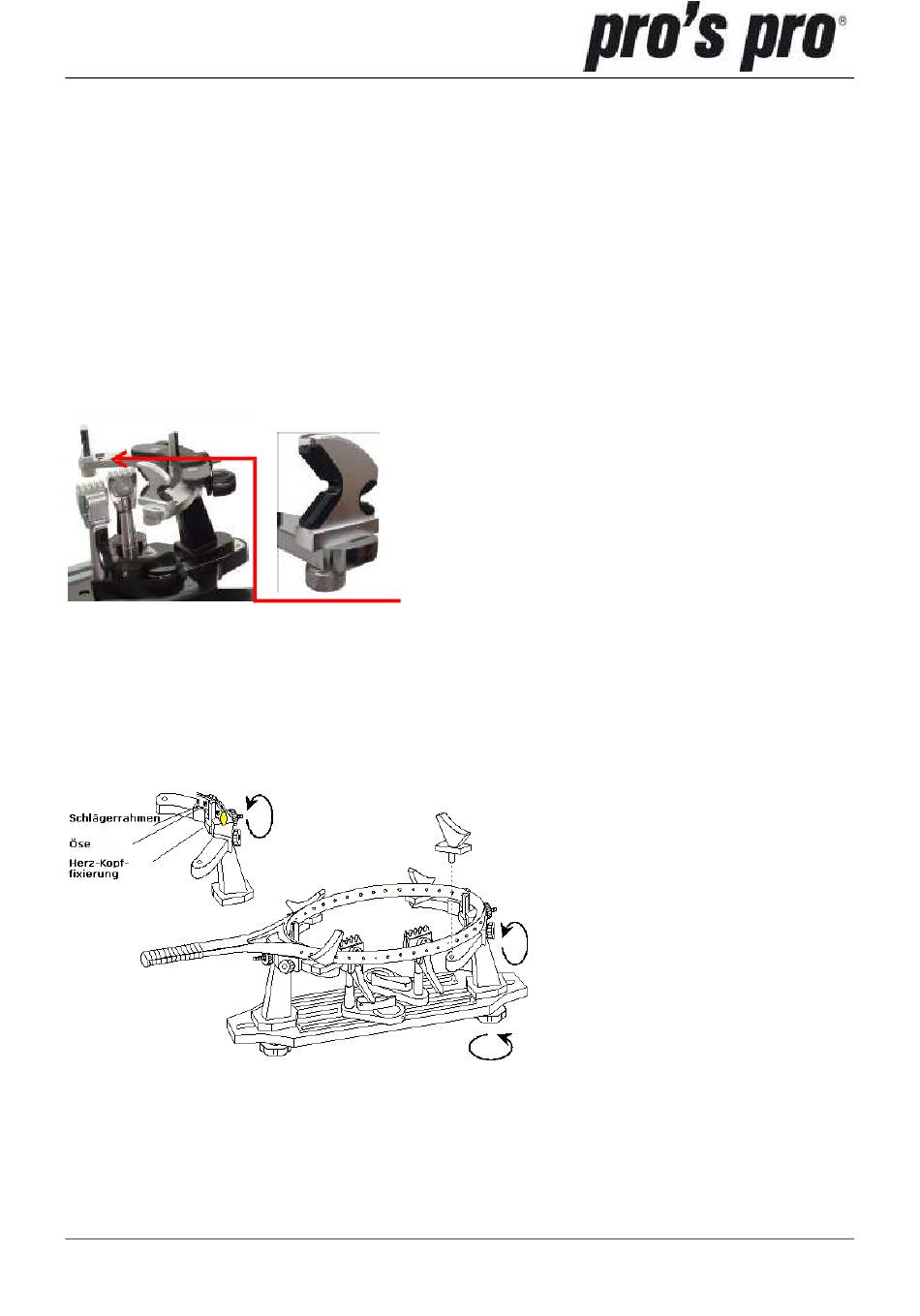

Na tomto obrázku je znázornená zostava na navliekanie tenisových rakiet.
Obe upevnenia srdcovej hlavy sa musia otočiť o 180°. Na tento účel
otvorte skrutku na boku, vytiahnite upevňovacie prvky a znovu ich
nasaďte otočené.
