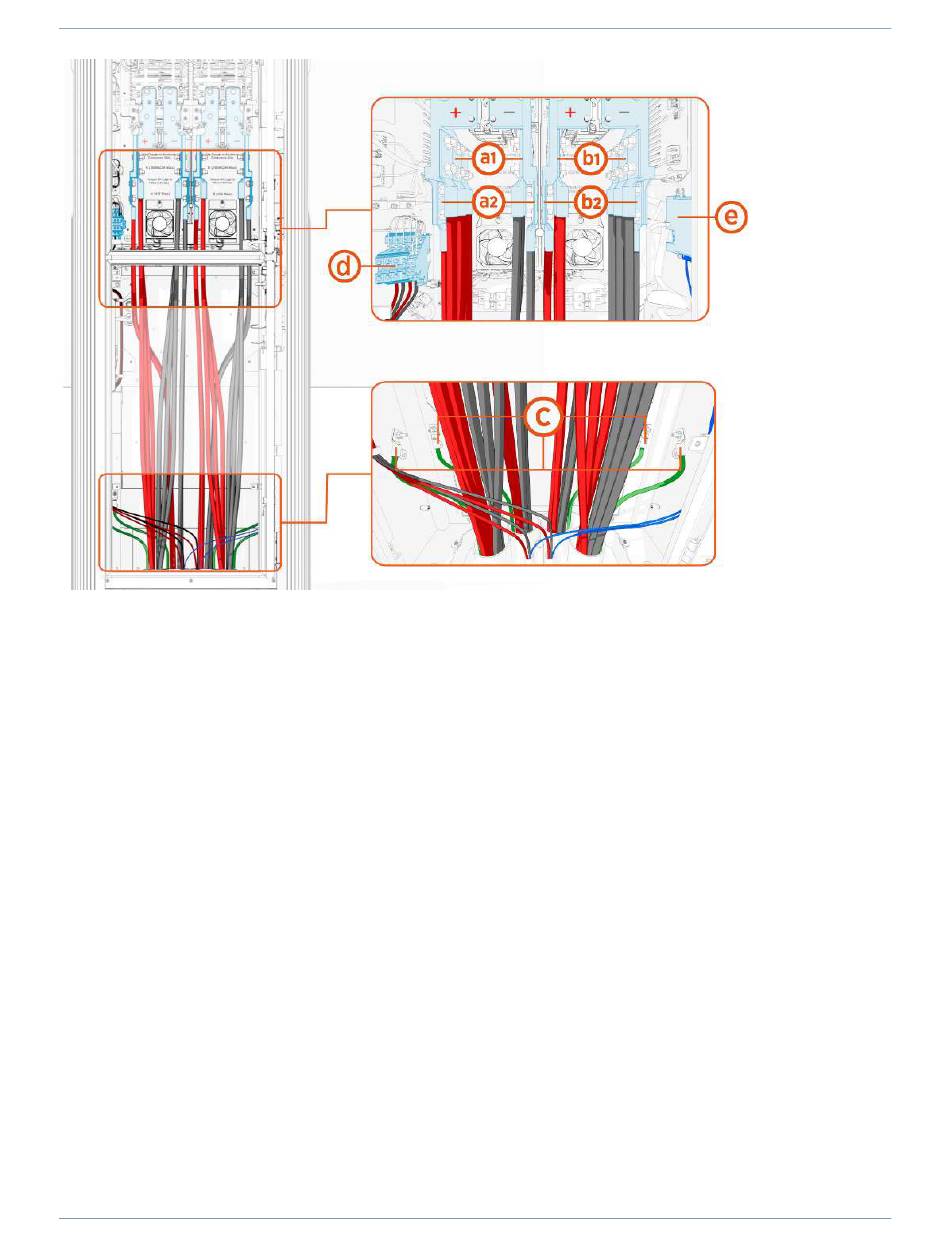

(a1)
Chemin d'alimentation CCHT A, palier supérieur
(a2)
Chemin d'alimentation CCHT A, palier inférieur
(b1)
Chemin d'alimentation CCHT B, palier supérieur
(b2)
Chemin d'alimentation CCHT B, palier inférieur
(c)
Mise à la terre
(d)
CC BT
(e)
Ethernet
Voir Entrée et sortie des câbles - Power Link 2000 à montage mural et en
hauteur.
Remarque :
Selon la configuration, les Power Link 2000 à montage mural et en hauteur sont équipés d'un ou deux
chemins d'alimentation CC HT nommés A et B. Chaque chemin d'alimentation est doté de deux paliers de fil, un
palier supérieur et un palier Inférieur. Les Power Link 2000 avec un seul câble de recharge sont configurés
uniquement avec les paliers du chemin d'alimentation B.
Exigences liées au câblage
63
