La taille du tuyau et du fil sont déterminés en fonction du courant. Le câblage de service dans un conduit où un
câble blindé doit être effectué conformément aux codes électriques locaux. Consultez les codes nationaux et
locaux ou un ingénieur de projet pour déterminer le grade, la qualité et le calibre des conduits ou des câbles.
Le Power Block est offert en versions 200, 250, 350 et 500 A, chacune avec ses propres étiquettes de niveau
d'intensité.
Remarque :
L'ensemble des câbles et des conduits est fourni par le prestataire, sauf en cas d'indication contraire.
IMPORTANT :
Si un site nécessite une installation d'entrée de conduit en surface, contactez
ChargePoint avant de commencer les travaux pour obtenir une méthode d'installation approuvée. Si la
borne de recharge est alimentée en puissance par plus de deux Power Blocks, l'installation sur conduit
d'entrée n'est pas autorisée.

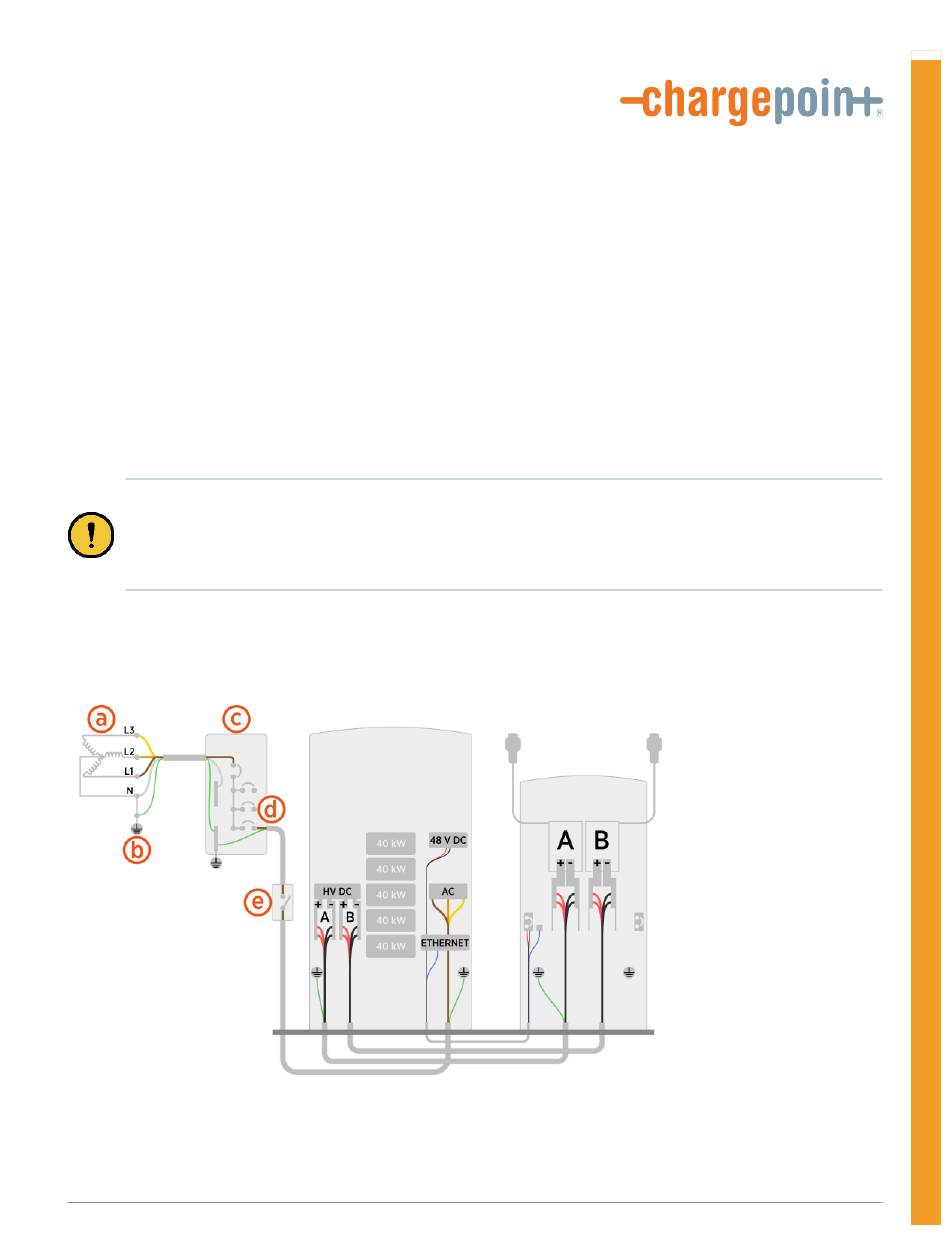

L'illustration suivante montre les exigences en matière de circuit électrique ainsi que les composants en option pour
la borne Express Plus avec un Power Block et un Power Link 2000.
54
Conception électrique
4
4
(a)
Configuration du
transformateur
(b)
Connexion à la terre
(c)
Tableau électrique
(d)
Disjoncteurs
(e)
Interrupteur
sectionneur CA (en
option)
