Manuels Connexes pour ChargePoint Power Block 1000
Sommaire des Matières pour ChargePoint Power Block 1000

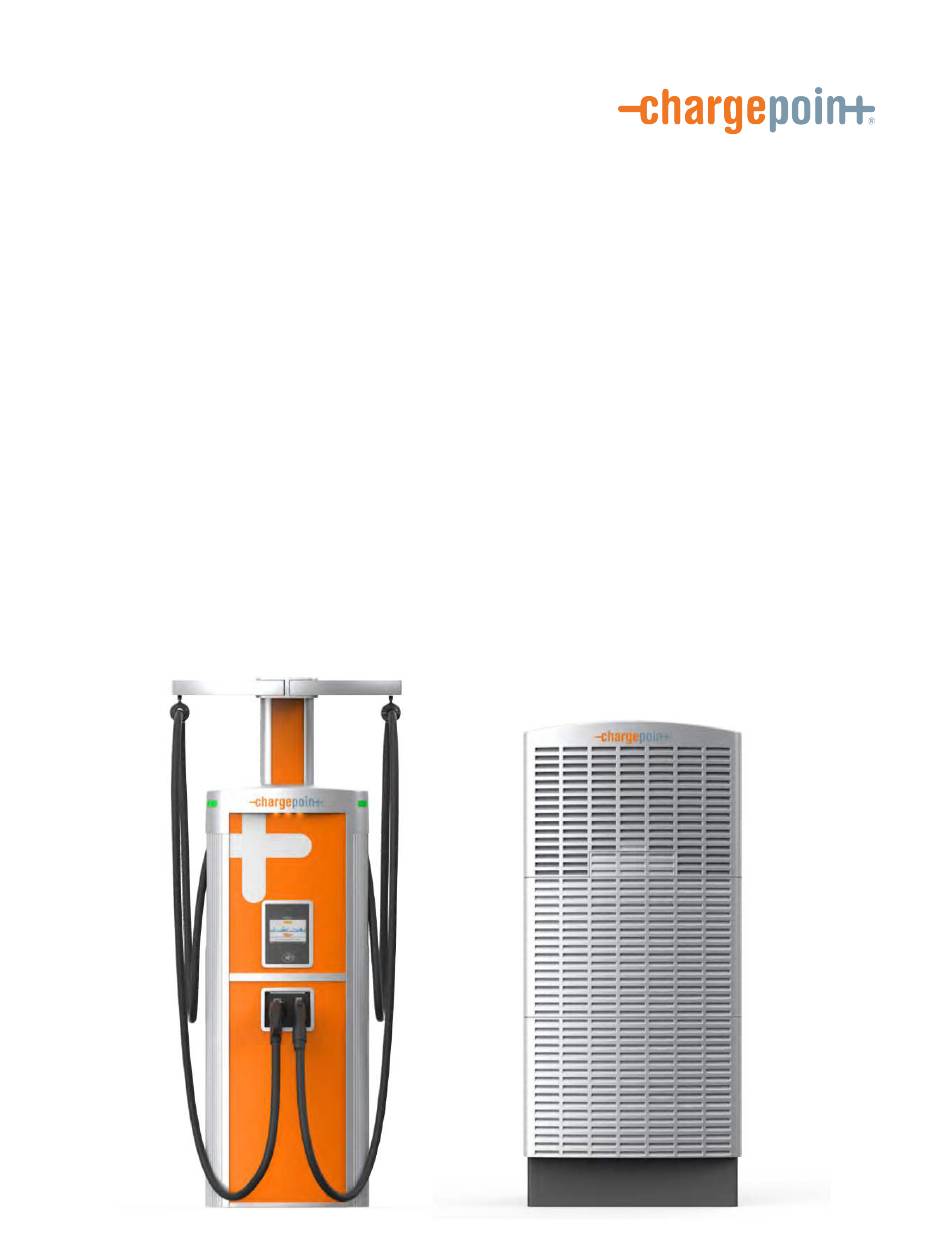

- Page 1 Power Block et Power Link 1000 Plateforme de recharge rapide en courant continu « Express Plus DC Fast» Guide de conception du site...
- Page 2 Avant l’utilisation, vérifiez que la borne de recharge est correctement installée. Assurez-vous que les produits ChargePoint sont bien reliés à la terre. S'ils ne sont pas mis à la terre, ils présentent des risques d'électrocution ou d'incendie. Le produit doit être connecté...
- Page 3 États-Unis et d’autres pays. Le contenu ne peut être modifié, reproduit ni distribué sans l'autorisation écrite préalable et expresse de ChargePoint, Inc. ChargePoint et le logo de ChargePoint sont des marques de commerce de ChargePoint, Inc., déposées aux États-Unis et dans d'autres pays. Ils ne peuvent être utilisés sans l'autorisation écrite préalable de ChargePoint.
- Page 4 Illustrations utilisées dans ce document Les illustrations utilisées dans ce document sont fournies à des fins de démonstration seulement et peuvent ne pas être une représentation exacte du produit. Cependant, sauf indication contraire, les instructions sous-jacentes sont exactes pour le produit.
- Page 6 Table des matières Consignes de sécurité importantes 1 Introduction Composants de la plateforme Express Plus Configurations du Power Link 1000 Guides Express Plus Questions 2 Directives de conception du site Directives relatives au site initial Planification de la capacité de charge future Placement du système 3 Conception civile et mécanique Poids...
- Page 7 5 Connectivité Intensité et qualité du signal Répéteurs...
- Page 8 Introduction Ce guide décrit comment concevoir un site pour la plate-forme de charge rapide ChargePoint Express Plus. Cela comprend la planification des infrastructures civiles, mécaniques et électriques et toute mise à niveau future pour répondre à la demande de recharge des VE.
- Page 9 CMK en hauteur pour gérer les cordons de recharge de longueur moyenne (7,6 m ou 25 pi). CMK standard CMK haut CMK en hauteur Guides Express Plus Accédez aux documents ChargePoint à l'adresse chargepoint.com/guides. Document Contenu Principaux publics visés Fiche technique Caractéristiques complètes de la borne...
- Page 10 Déclaration de conformité Déclaration de conformité aux directives Acheteurs et public Documents relatifs au produit ChargePoint (continued) Questions Pour obtenir de l’aide, rendez-vous sur chargepoint.com/support et trouvez le numéro d'assistance technique de votre pays.
- Page 11 Si vous possédez déjà une infrastructure ou si c'est votre entrepreneur en électricité qui prépare votre site, un formulaire d'approbation de construction Express Plus rempli par un partenaire des opérations et de l'entretien de ChargePoint est nécessaire afin de certifier la conformité au code électrique et pour s'assurer que tout est conforme aux spécifications de ChargePoint.
- Page 12 Des conduits pour câblage de service souterrain peut être préinstallé si la construction correcte du site est effectuée en amont. Les terminaisons autorisées comprennent une unité de distribution, une boîte de jonction ou un conduit obstrué. Cela facilite le tirage des câbles pour les futures bornes.
- Page 13 Déterminez si la capacité du réseau électrique public et du panneau électrique existant est suffisante. Déterminez les coûts pour toute mise à niveau nécessaire ou l’ajout d’un nouveau panneau électrique réservé. ChargePoint vous conseille de faire appel à un électricien professionnel pour évaluer la puissance électrique disponible et déterminer les mises à niveau éventuelles.
- Page 14 Placement du système ChargePoint recommande d’éviter les endroits sous les arbres où de la sève, le pollen ou les feuilles pourraient tomber sur la borne de recharge et augmenter la charge de travail d'entretien par le propriétaire de la borne de recharge.
- Page 15 Lignes directrices pour les différentes configurations de stationnement Choisissez des espaces de stationnement adjacents à un emplacement suffisamment éclairé. Déterminez à quel point il est facile pour les conducteurs de trouver les bornes auxquelles ils doivent accéder. Vérifiez les exigences locales en matière d’accessibilité et de largeur de chemin, parfois appelées « chemin de circulation », pour vous assurer que le positionnement de la borne ne limite pas l’utilisation des trottoirs.
- Page 16 Même si ChargePoint élabore des bornes de recharge conçues pour la majorité des véhicules futurs, ChargePoint ne peut pas garantir l’emplacement des ports sur les véhicules futurs et ne peut pas garantir que les configurations proposées seront adaptées à tous les véhicules.
- Page 17 Rayon de portée du câble : 3,76 m (12 pi 4 po)
- Page 18 Placement du système Configuration de stationnement pour un part de véhicules Stationnement en épi (câble de charge double): pour l'installation de bornes Power Link 1000 à double câble de charge, envisagez de placer la borne devant une place de stationnement sur deux. De plus, alignez l'attache CMK en hauteur avec les bandes de stationnement de chaque côté...
- Page 19 Îlot de stationnement : ChargePoint recommande de placer une borne de recharge au centre de l'îlot, face du côté opposé (l'avant de la borne est perpendiculaire aux véhicules), avec la même orientation. Cette configuration permet à la borne de recharge d’être accessible des deux côtés de...
- Page 20 Conception civile et mécanique Poids Composant Poids Power Module 45 kg (98,5 lbs) Power Block - entièrement chargé avec Power Modules 680 kg (1500 lbs) Power Link 1000 - montage sur socle 200 kg (à l'exclusion des cordons de recharge et du CMK) (441 lb) Power Link 1000 : montage en hauteur, sans système de refroidissement du câble 120 kg...
- Page 21 Dimensions Power Block Remarque : Ces images ne sont pas à l'échelle. Les mesures sont indiquées en unités métriques (mm), suivies des unités impériales équivalentes (po).
- Page 22 Dimensions Power Link 1000 Le Power Link 1000 est une armoire verticale qui peut être montée sur un socle ou en hauteur. Les bornes peuvent être configurées avec un ou deux cordons de recharge, disponibles en plusieurs longueurs. La Power Link 1000 peut avoir différents types de cordons de recharge (tels qu’un CCS et un CHAdeMO) afin d'offrir davantage de flexibilité.
- Page 23 Power Link 1000 à montage sur socle avec câble simple ou double et système de gestion des câbles standard Remarque : Ces images ne sont pas à l'échelle. Les mesures sont indiquées en unités métriques (mm), suivies des unités impériales équivalentes (po).
- Page 24 Dimensions Power Link 1000 à montage sur socle avec câble simple ou double et système de gestion des câbles haut Remarque : Ces images ne sont pas à l'échelle. Les mesures sont indiquées en unités métriques (mm), suivies des unités impériales équivalentes (po).
- Page 25 Le client doit fournir les poteaux sur le site pour l'installation des boîtiers Power Link 1000 sur socle (câble simple ou double) avec système de gestion de câble (CMK) en hauteur et extension de la boule d'attache. Ceux-ci ne sont pas fournis par ChargePoint :...
- Page 26 Dimensions Power Link 1000 à montage en hauteur avec câble simple ou double et CMK en hauteur Remarque : Ces images ne sont pas à l'échelle. Les mesures sont indiquées en unités métriques (mm), suivies des unités impériales équivalentes (po).
- Page 27 Utilisez toujours le gabarit de montage sur béton spécifié dans cette section du document, ou une solution de montage en surface approuvée par ChargePoint, pour installer la borne de recharge ChargePoint. Installez toujours l’unité conformément aux codes et normes applicables en faisant appel à...
- Page 28 Spécifications des bornes montées sur socle Tous les scénarios reposent sur les hypothèses suivantes : Capacité minimale du béton de 175 kg/cm². Des boulons d'ancrage M16 entièrement filetés sont insérés 229 mm (9 po) dans la dalle en béton et sont fabriqués en acier au carbone et galvanisés à chaud de calibre 55 conforme à la norme ASTM F1554.
- Page 29 Scénarios de Épaisseur #N1 @ S1” O.C. Barre #N2 @ S2” O.C. Barre Largeur de la dalle conceptions de la dalle d’armature supérieure d’armature inférieure 1219 mm 1219 mm 483 mm #5 @ 305 mm (12 po) #5 @ 305 mm (12 po) (48 po) (48 po) (19 po) O.C. O.C.
- Page 30 Spécifications des bornes montées sur socle Dans le cas de l'utilisation d'une dalle existante, la dalle doit répondre à l'une des spécifications ci-dessus ou elle doit être inspectée et approuvée par un ingénieur en structures pour les spécifications indiquées ci- dessous: Caractéristique Power Block...
- Page 31 Les socles Power Block et Power Link 1000 doivent chacun être montés sur quatre boulons d'ancrage M16 exposés, à 76 mm (3 po) au-dessus de la dalle de béton. Le modèle de montage sur béton (CMT) de Power Block et Power Link 1000 est encastré dans une dalle de béton nouvellement coulée pour aligner les boulons d'ancrage et les conduits de câblage souterrains ou les câbles renforcés.
- Page 32 Spécifications des bornes montées sur socle Sortie c.c. haute tension des fils A. Remarque : La sortie CC du Power Block est l’entrée CC du Power Link 1000. Entrée des fils d'entrée c.a. Sortie c.c. basse tension, câbles du déclencheur de dérivation et entrée de câble Ethernet. Un pour le déclenchement (si utilisé) Trois pour les fils haute tension et le câble Ethernet.
- Page 33 Modèle de montage sur béton (CMT) du Power Link 1000 Emplacements des boulons d'ancrage M16 (x4) pour le montage du Power Link 1000 (reportez-vous à Positionnement des boulons d'ancrage). Languettes amovibles pour l'entrée des fils dans les conduits ou les câbles blindés. IMPORTANT : Dans les régions qui utilisent des conduits, les conduits doivent être posés selon la disposition du conduit spécifiée par le modèle de montage sur béton (MMB) et le diamètre...
- Page 34 Spécifications des bornes montées sur socle Le tableau suivant indique la taille et la quantité maximales de conduits qui peuvent être installés sur la Power Link 1000 en retirant les languettes amovibles Conduits pour Quantité de conduit x taille commerciale Câbles d'entrée c.c.
- Page 35 Ils doivent être logés dans des câbles qui respectent le code local. Assurez-vous que les plans de la dalle de béton et de la zone d’accès permettent un accès complet à tous les composants. L'entrée des fils de surface peut nécessiter des zones de dégagement plus importantes que les installations encastrées.
- Page 36 Spécifications des bornes montées sur socle Entrée de conduit de surface (SCE) du Power Block Les fils apparents doivent pénétrer dans le Power Block par l'arrière, dans des conduits ou des câbles armés. Le kit Power Block comprend un panneau de protection robuste sur lequel les câbles apparents peuvent être fixés à...
- Page 37 Entrée de Conduit de Surface (SCE) du Power Link 1000 Les câbles apparents doivent pénétrer dans le Power Link 1000 par l'arrière, à travers des conduits ou des câbles armés. Le kit Power Link 1000 fournit un panneau de protection robuste sur lequel les conduits apparents peuvent être fixés à...
- Page 38 Spécifications pour montage mural ou en hauteur IMPORTANT : La taille et la quantité des conduits doivent être choisies en fonction des exigences de câblage spécifiques au site. Pour les spécifications des fils, reportez-vous à Exigences liées au câblage. Pour plus d’informations, reportez-vous au guide de Trousse d’Entrée de Conduit de Surface Power Block and Power Link 1000.
- Page 39 Pour les applications de flotte, les hauteurs de montage peuvent varier par rapport aux spécifications indiquées ci-dessous. Pour obtenir de l'aide supplémentaire, contactez ChargePoint. La hauteur maximale de la borne Power Link 1000 doit être de 1851 mm (72,9 po) au-dessus d’un sol...
- Page 40 électrocution, une décharge électrique ou un risqué d'incendie. Si le Power Block a été exposé à de l'eau stagnante dépassant ce seuil, coupez l'alimentation du Power Block et communiquez avec ChargePoint avant de mettre sous tension le Power Block.
- Page 41 Les clôtures, bornes de protection ou butées de roue ne doivent pas empiéter sur les dégagements indiqués ci-dessus, le cas échéant. Ces barrières ne sont pas explicitement requises par ChargePoint. Les Power Blocks peuvent être disposés côte à côte, en maintenant un espacement minimal pour l’entretien et la ventilation.
- Page 42 Il y ait un dégagement d’au moins 457 mm (18 po) prévu à chaque extrémité d’une rangée de Power Blocks. Remarque : Pour toute question à propos des dispositions autorisées, communiquez avec ChargePoint. ATTENTION : Chaque Power Module pèse 45 kg (98,5 livres). Deux personnes minimum sont nécessaires pour installer ou remplacer un Power Module. Le dégagement avant doit être suffisamment spacieux pour accueillir au moins deux personnes.
- Page 43 Dégagements du Power Link (continued) Butées de roue et bornes de protection Les bornes de protection et les butées de roue ne sont pas explicitement requises par ChargePoint. Toutefois, ChargePoint recommande les meilleures pratiques et considérations suivantes lors de la conception du site :...
- Page 44 Butées de roue et bornes de protection Butée de roue, positionnée pour bloquer activement au moins une roue Rayon de portée du cordon : 3,76 m (148 pouces) Distance recommandée pour l’accès en hauteur : 609 mm (24 pouces) Distance recommandée entre la butée de roue et la borne de protection : 1371 mm (54 pouces) pour les véhicules automobiles.
- Page 45 Ventilation Power Block Les grilles d'alimentation d'air sont situées à l'avant du Power Block (flèches bleues) et les grilles d'évacuation sont situées à l'arrière (flèches orange). Lors du positionnement de plusieurs Power Blocks, orientez l’entrée et l’échappement de manière à éviter la recirculation.
- Page 46 Accessibilité Accessibilité Conformez-vous aux lois, aux ordonnances et aux règlements régionaux en matière d’accessibilité. La borne de recharge Power Link 1000 ne doit pas bloquer de rampes ni de voies d’accès, et la hauteur de l’écran interactif ne doit pas dépasser la hauteur maximale imposée par les lois locales. N'installez pas le Power Link 1000 sur un socle en béton surélevé...
- Page 47 L’installation par défaut d’Express Plus nécessite un câblage de service installé sous terre. (Si un montage en surface est nécessaire à un emplacement, communiquez avec ChargePoint avant d’entreprendre les travaux afin de connaître la méthode d’installation adéquate.) Le calibre des conduits et des câbles est déterminé...
- Page 48 Exigences de mise à la terre AVERTISSEMENT : Utilisez uniquement des disjoncteurs neufs. Les disjoncteurs usagés peuvent endommager les équipements et introduire un risque d’incendie électrique. Si vous habitez une région sujette à de fréquents orages, ajoutez une protection contre les surtensions dans le panneau électrique pour tous les circuits.
- Page 49 Assurez-vous qu’un conducteur de terre conforme aux codes locaux est correctement mis à la terre au niveau de l’équipement de service ou, si l’alimentation est assurée par un système distinct, au niveau du transformateur d’alimentation. Le Power Block doit être connecté à un système de câblage en métal permanent avec mise à la terre. Un conducteur de mise à...
- Page 50 Les dispositifs d’arrêt d’urgence sont régis par les codes locaux et régionaux, et peuvent être nécessaires sur certains sites. Si un est requis par le code ou par le site, vérifiez les spécifications avec votre représentant ChargePoint. Panneau électrique Power Block Alimentation maximale de 240 V c.a.
- Page 51 Power Link 1000 Interrupteur d'entretien ChargePoint recommande fortement de sélectionner l’option d'interrupteur d'entretien sur chaque Power Link 1000 pour les installations de parc de véhicules afin d’améliorer le temps de disponibilité du système pendant l’entretien. Pour les appareils Power Link 1000 qui ne sont pas dotés d’un interrupteur sectionneur c.c.
- Page 52 Exigences liées au câblage IMPORTANT : Pour le câblage à haute tension c.a. et c.c. (HV), à courant élevé, utilisez des fils de cuivre ou d’aluminium prévus pour 90 °C (194 °F). Les fils à courant élevé c.a. peuvent être THHN/THHW/THW-2/THWN-2 en fonction de l’état du site (sec ou humide) et avoir une tension nominale de 600 V.
- Page 53 Tailles maximales des fils Remarque : Les tableaux indiquent les tailles de fil les plus grandes possible dans chaque cas. Toutes les dimensions supposent une température ambiante maximale de 50 °C (122 °F). La taille et les types de fils réels doivent être adaptés au site. Puissance 48 V c.c.
- Page 54 Tailles maximales des fils Connecteurs Fil - Quantité x Conduit - Qté x Taille de cosse taille max. taille max. de fil 350 A, 12 x 95 mm E2 x 91 mm Canon et languette 1000 V (3/0 AWG) (3,5 po) longues avec deux Entrée CC (six par entrée, (six fils haute trous espacés de trois par pôle)
- Page 55 Entrées vers le Power Block Power Block à chaque Power Link 1000 Remarques L1, L2, Homologué Homologué pour 1000 V l'extérieur Terre Cat6 STP Exigences du Royaume-Uni et de l’Europe Entrées à Power Block Power Block à chaque Power Link 1000 c.a. Déclencheur de dérivation CCHT 48 V c.c.
- Page 56 Canada : Rogers, Telus et Bell En Europe, les produits ChargePoint prennent tous en charge les bandes LTE 1, 3, 7, 8 et 20. Les fréquences 900 et 1 800 MHz sont également prises en charge pour le repli sur la 2G. Les partenaires varient selon le pays.
- Page 57 Remarque : Remarque : ces nombres sont tous négatifs ; une valeur de -70 dBm est donc plus forte qu'une valeur de -85 dBm, et -90 dBm est une Valeur plus faible. Si l’intensité du signal est plus faible que cela, prenez les mesures cellulaires à l’endroit où les antennes d’amplification de signal cellulaire seront installées.
- Page 58 De nombreux amplificateurs de signal et prolongateurs de réseau peuvent ne pas être compatibles avec le matériel Chargepoint, y compris certains types de systèmes d’antenne distribués (DAS), de micro/nano/pico/femtocellule et d’amplificateurs de signal spécifiques à une bande ou à un support.
- Page 59 La garantie limitée émise pour votre borne de recharge est assujettie à certaines exceptions et exclusions. Par exemple, le fait d’utiliser, d’installer ou de modifier la borne de recharge ChargePoint® d’une façon autre que celles prévues par le fabricant de la borne de recharge ChargePoint®...
