Câblage du déclencheur de dérivation
Le Power Block fournit un ensemble de contacts non alimentés (secs) pour se brancher à un déclencheur
en option. Ces contacts sont conçus pour une tension de 240 V c.a. et 6 ampères.
Les sections de câblage entrant dans le Power Block et en sortant sont désactivées lorsque des situations
dangereuses sont détectées, telles que le retrait involontaire du panneau de protection. Réinitialiser le
disjoncteur est nécessaire chaque fois que le déclencheur est activé.
Si un disjoncteur est installé, chaque Power Block doit être câblé au déclencheur de son propre
interrupteur en amont. L'alimentation c.a. doit être coupée au niveau du panneau pour éliminer le risque de
décharge électrique à l'intérieur du Power Block. Tous les comportements de déclencheur de dérivation
sont déjà codés en dur dans la borne de recharge et n'ont pas de variables programmables.
Les dispositifs d'arrêt d'urgence sont régis par les codes locaux et régionaux, et peuvent être nécessaires
sur certains sites. Si un est requis par le code ou par le site, vérifiez les spécifications avec votre
représentant ChargePoint.

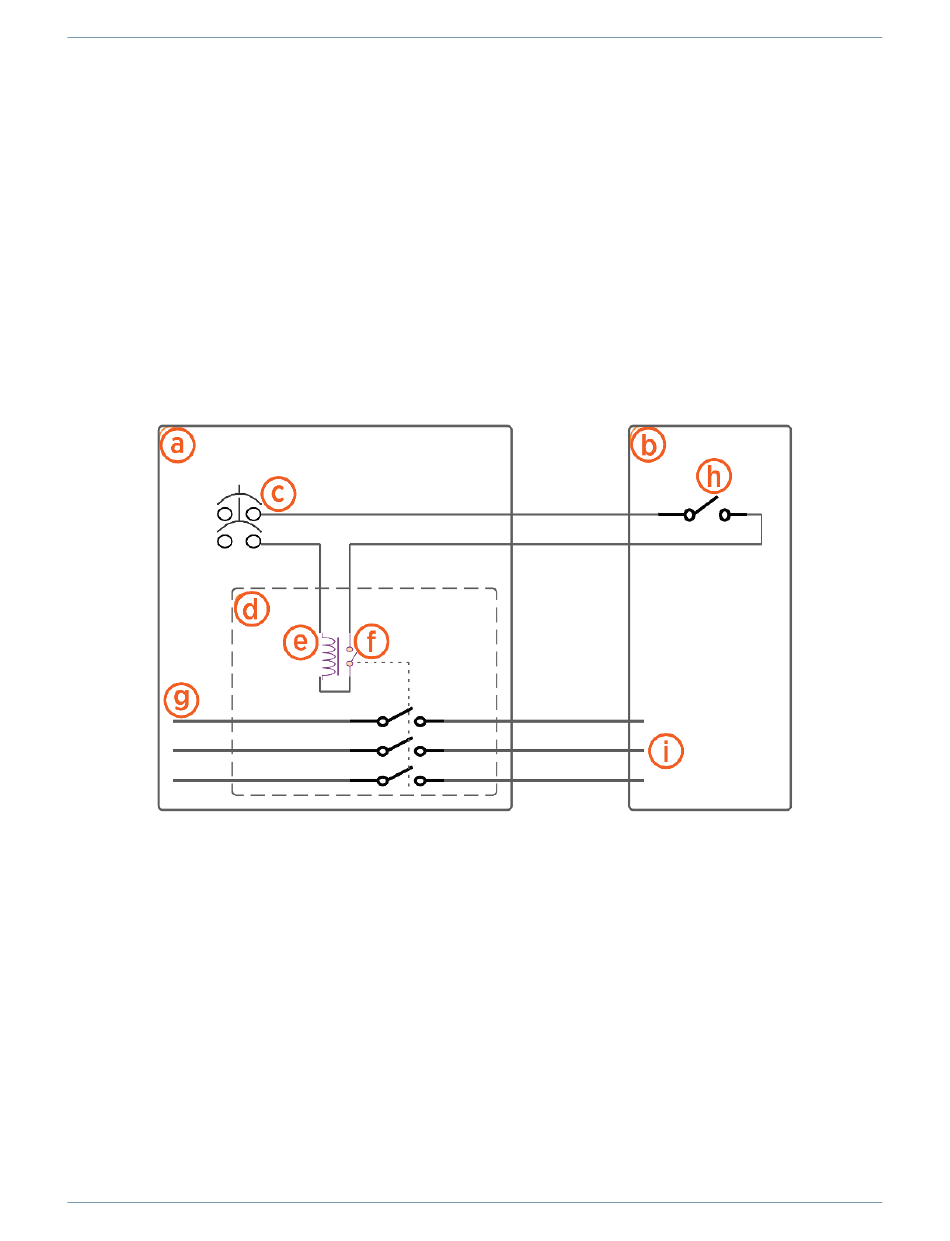

a.
Panneau électrique
b.
Power Block
c.
Alimentation maximale de 240 V c.a.
d.
Disjoncteur interrupteur
e.
Bobine de déclenchement
f.
Contacts auxiliaires (fermés lorsque les contacts principaux sont fermés)
g.
Courant alternatif principal triphasé
h.
Contacts du déclencheur Power Block, normalement ouverts (à l'intérieur puissance de
l'alimentation auxiliaire, accessibles sur le bornier de câblage sur le terrain)
i.
Entrée c.a. Power Block triphasée
Exigences de mise à la terre
43
