IMPORTANT :
La taille et la quantité des conduits doivent être choisies en fonction des exigences de
l
câblage spécifiques au site.
Pour les spécifications des fils, reportez-vous à
l
Pour plus d'informations, reportez-vous au guide de Trousse d'Entrée de Conduit de Surface Power Block
and Power Link 1000.

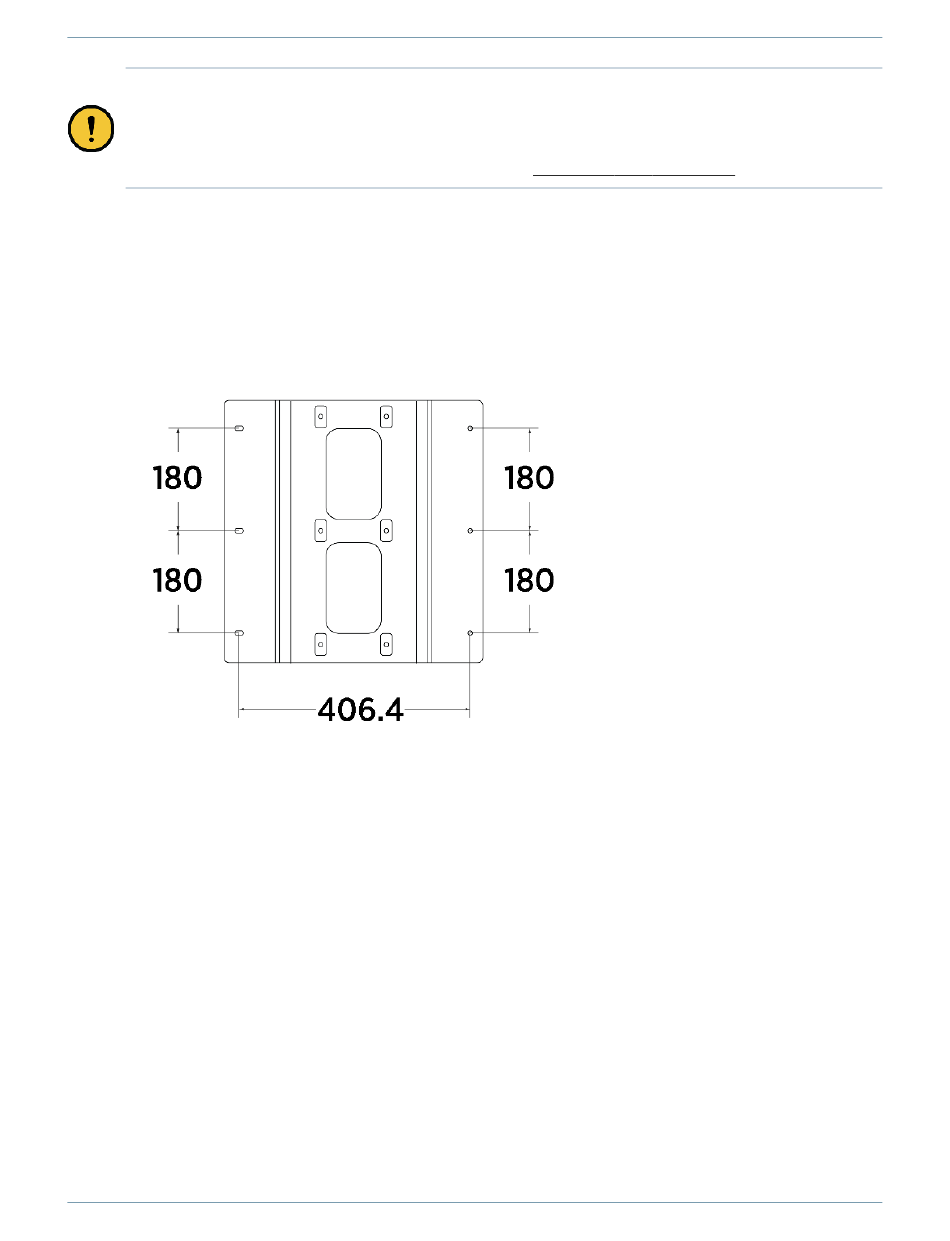

Spécifications pour montage mural ou en hauteur
Le Power Link 1000 se monte sur un mur ou une structure en hauteur (comme un portique) à l'aide d'un
support fixé à l'arrière. Le support comporte six trous de fixation prévus pour des boulons M8.
Pour les bornes murales ou montées en hauteur :
La borne Power Link 1000 doit être montée en position verticale. Ne la montez pas en l'orientant
l
différemment.
Le mur doit être lisse et d'aplomb.
l
Le mur ou la structure verticale doit avoir une résistance structurelle de 1780 N (400 lbf) en plus du
l
poids du Power Link 2000. La structure doit également être conçue ou validée par un ingénieur en
structures conformément aux codes locaux. En cas d'incident causé par le recul d'un véhicule, cette
résistance structurelle est nécessaire pour supporter la force d'arrachement du véhicule.
Pour le câblage en surface vers le mur ou le Power Link 1000 monté en hauteur:
Tous les câbles doivent être logés dans des chemins de câbles conformes au code local.
l
Utiliser des fils flexibles.
l
Utiliser des raccords de conduit appropriés pour fixer et sceller les conduits au boîtier.
l
Les spécifications relatives à la hauteur des supports muraux et suspendus sont indiquées ci-dessous :
Spécifications pour montage mural ou en hauteur
Exigences liées au
câblage.
31
