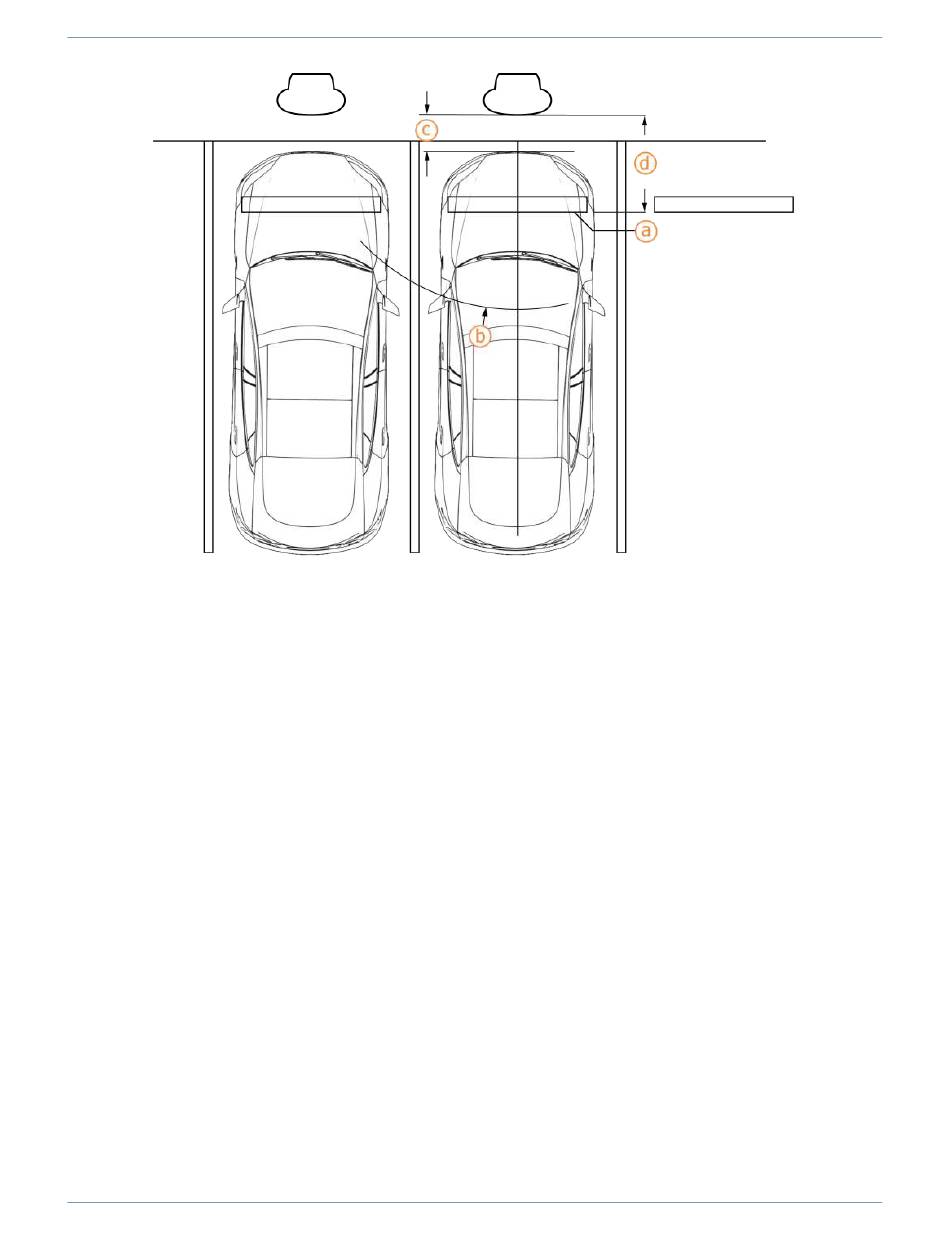

(a)
Butée de roue, positionnée pour bloquer activement au moins une roue
(b)
Rayon de portée du cordon : 3,76 m (148 pouces)
(c)
Distance recommandée pour l'accès en hauteur : 609 mm (24 pouces)
(d)
Distance recommandée entre la butée de roue et la borne de protection : 1371 mm (54 pouces) pour
les véhicules automobiles.
Potelet
Lorsque des bornes de protection sont requises par le code, nécessaires pour des zones enneigées
l
ou pour les espaces en bordure de trottoir, assurez-vous que leur positionnement ne gêne pas le
retrait et le remplacement des cordons de recharge dans les supports de la borne de recharge.
Essayez de minimiser les interférences entre les bornes de protection et le mouvement des cordons
l
de recharge entre la borne de recharge et le véhicule. Il est recommandé que les bornes de
protection ne dépassent pas 914 mm (36 po) de hauteur, le cas échéant.
Respectez les mesures indiquées pour le placement des bornes :
l
(a)
Boulon d'ancrage au bord intérieur de la borne : 254 mm (10 pouces)
(b)
Boulon d'ancrage au bord avant de la borne : 424 mm (16,7 po)
(c)
Distance entre le côté de la Power Link 1000 et l'intérieur du bord intérieur : 122 mm (4,8 po)
(d)
Distance entre la Power Link 1000 et le bord avant de la borne : 305 mm (12 po)
Butées de roue et bornes de protection
37
