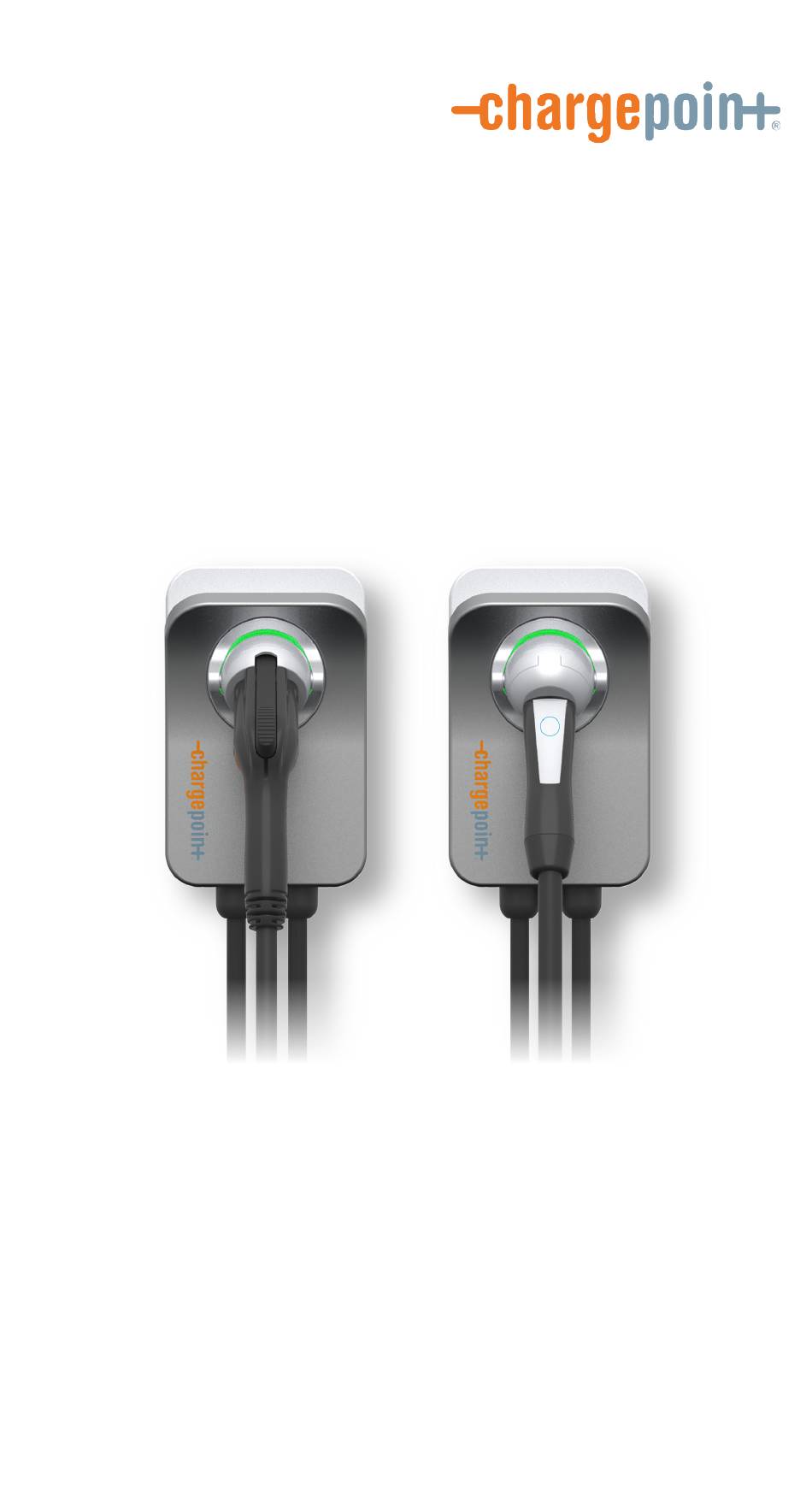

- Page 1 ChargePoint® Home Flex Chargeur d’intensité flexible de 16 A à 50 A Guide d’installation pour J1772 et NACS ATTENTION : Installateurs, veuillez lire attentivement ce guide. Ne jetez pas ce guide. Remettez le guide au propriétaire après l’installation.
- Page 2 Avant l’utilisation, vérifiez que la borne de recharge est correctement installée. Mettez toujours la borne de recharge ChargePoint à la terre. Le fait de ne pas mettre la borne de recharge à la terre peut entraîner un risque d’électrocution ou d’incendie.
- Page 3 N’utilisez pas ce produit si le boîtier ou le connecteur électrique est cassé, fissuré, ouvert ou présente d’autres signes de détérioration. Appelez immédiatement l'assistance ChargePoint au 1 888 758-4389 (24 heures sur 24). Utilisez uniquement des conducteurs en cuivre de 90 °C.
- Page 4 Mise au rebut du produit ChargePoint Home Flex est un appareil électronique qui ne peut donc pas être mis au rebut avec les déchets ménagers non triés. Renseignez-vous auprès des autorités locales concernant la mise au rebut. Les matériaux recyclables du produit sont identifiés.
- Page 5 Consignes de sécurité importantes Vérification du contenu Rassembler les outils Planification de l’emplacement Câblage du circuit Montage de la borne de recharge Installation du cordon de recharge Terminer l’installation Accès à l'application pour installateur (Installer) Des questions? Garantie limitée chargepoint.com 5...
- Page 6 ChargePoint Home Flex ou au site chargepoint.com/homeinstall pour obtenir de l’aide. Vérifiez la présence dans la boîte (commande Home Flex avec configuration J1772 en usine) du Guide de démarrage rapide, du Guide d’installation et des pièces suivantes : Borne de recharge (avec cordon d’alimentation d’entrée le cas echéant) Plaque avant (préinstallée sur la borne de recharge)
- Page 7 Vérifiez la présence dans la boîte (commande Home Flex avec configuration NACS en usine) du Guide de démarrage rapide et des pièces suivantes : Borne de recharge avec insert de boule de support NACS (avec cordon d’alimentation d’entrée le cas echéant) Plaque avant (préinstallée sur la borne de recharge) Gabarit d’installation...
- Page 8 Un crayon Un détecteur de montant Un niveau Une perceuse Une pièce de monnaie L'application ChargePoint Installer sur votre téléphone intelligent. Scannez le code QR pour télécharger l’application et inscrivez-vous au besoin. Pince à bec fin 8 chargepoint.com...
- Page 9 Retirez l’oxyde de tous les conducteurs et de toutes les cosses avant de connecter le câblage. Home Flex doit être réglé pour correspondre à la valeur nominale du circuit telle que déterminée par la capacité du tableau disponible. ATTENTION : Le système Home Flex est un dispositif de recharge...
- Page 10 (221 °F) et accepte un fil de 16 mm (6 AWG) maximum. Home Flex prend en charge les ampérages suivants pour la capacité du circuit : Tableau: Home Flex prend en charge les ampérages suivants pour la capacité du circuit : Valeur Autonomie par...
- Page 11 ChargePoint recommande une installation câblée. Nous ne recommandons pas d’utiliser un disjoncteur DDFT car la borne Home Flex est protégée par un dispositif de coupure de circuit de recharge. L’utilisation d’un disjoncteur DDFT dans le tableau peut causer des déclenchements intempestifs.
- Page 12 à une hauteur comprise entre 1-1,1 m (39-43 po) au-dessus du plancher. Cela doit être centré sur un montant ou une autre surface structurellement appropriée. Pour trouver la hauteur de montage idéale de la borne de recharge, branchez le cordon d’alimentation de la borne de recharge dans la prise. 12 chargepoint.com...
- Page 13 Les trois marques doivent se trouver sur la ligne verticale que vous avez tracée en premier. Retirez le gabarit du mur. Percez les trois trous de fixation sur les marques à l’aide de la mèche fournie. chargepoint.com 13...
- Page 14 Retirez la plaque avant et le cache-fils de la borne de recharge et mettez-les de côté. Remarque : Pour câbler une borne Home Flex de ChargePoint avec un cordon d'alimentation NEMA préinstallé, retirez la fiche en soulevant les trois leviers blancs situés à gauche du bloc de jonction, puis en soulevant et en retirant le serre-câble.
- Page 15 Marquez les deux trous de fixation inférieurs à travers les trous de la borne, puis mettez-la de côté. Placez le gabarit sur le mur, en alignant les trous inférieurs du gabarit sur les deux marques que vous avez faites. chargepoint.com 15...
- Page 16 Remarque : Si le montage se fait sur un mur extérieur et que l’alimentation est assurée par l’entrée défonçable arrière, appliquez du mastic autour de celle-ci afin d’éviter toute infiltration d’eau. 16 chargepoint.com...
- Page 17 à la terre situé au centre. Veillez à insérer les fils dans le bon ordre, la borne de gauche correspondant à la ligne 1 (L1), celle du milieu à la terre (GND) et celle de droite à la ligne 2 (L2). chargepoint.com 17...
- Page 18 Appuyez sur les leviers jusqu'à ce qu'ils s'enclenchent pour fixer les fils dans le bloc de jonction. Tirez sur les fils pour vous assurer qu'ils sont correctement fixés. Remarque : Les leviers se referment avec force. Ne laissez pas vos doigts sous les leviers. 18 chargepoint.com...
- Page 19 Insérez les extrémités des câbles dans les trous correspondants en les poussant vers le haut jusqu’à ce que les conducteurs argentés ne soient plus visibles. Rabaissez les trois leviers jusqu’à ce qu’ils s’enclenchent. Remarque : Les leviers se referment avec force. Ne laissez pas vos doigts sous les leviers. chargepoint.com 19...
- Page 20 Installez le couvre-fils à l'aide d'une pièce de monnaie pour le verrouiller en place. Repérez l'étiquette signalétique sur la partie inférieure de la borne. Apposez la nouvelle étiquette de valeur nominale qui correspond au circuit de la borne. 20 chargepoint.com...
- Page 21 Enclenchez la plaque frontale sur la borne de recharge. chargepoint.com 21...
- Page 22 Branchez la borne de recharge dans la prise de courant (le cas échéant). Remarque : Les images ci-dessous représentent une borne de recharge ChargePoint intégrée avec deux adaptateurs différents : Cordon J1772 Cordon NACS Remettez le circuit sous tension au niveau du tableau électrique.
- Page 23 Ne jetez pas ce guide. Remettez au propriétaire le Guide de démarrage rapide, le foret, l’embout de tournevis et ce Guide d’installation. Accés à l'application pour installateur (Installer) Scannez le code QR pour télécharger l’application et inscrivez-vous au besoin. Ouvrez l'application ChargePoint Installer et connectez-vous. chargepoint.com 23...
- Page 24 Remarque : Si vous n’êtes pas en mesure de définir la valeur nominale du disjoncteur au moyen de l’application ChargePoint Installer, réglez la valeur nominale du disjoncteur au moyen du compte ChargePoint du propriétaire en utilisant l’application ChargePoint. Pour ce faire, suivez les étapes ci-dessous.
- Page 25 Tableau : État d'activation de la borne de recharge Voyant Ce que cela signifie Mise à jour du logiciel ou démarrage Le chargeur doit être configuré dans l'application Prêt à recharger Le chargeur est programmé. Branchez deux fois pour charger immédiatement. Branché Recharge en cours chargepoint.com 25...
- Page 26 Voyant vert allumé - connecté au WiFi Voyant vert éteint - pas de connexion au WiFi Voyant rouge éteint - aucun défaut détecté Voyant rouge allumé - défaut détecté Des questions? Contactez l'assistance ChargePoint au 1.888.758.4389 ou à l'adresse chargepoint.com/support. 26 chargepoint.com...
- Page 27 à compter de la date d’achat initiale. Si, pendant la période de garantie, votre borne de recharge a une défaillance en violation de la garantie, ChargePoint, sur avis écrit reçu pendant la période de garantie, réparera ou remplacera la borne de recharge, à la discrétion de ChargePoint.
- Page 28 à compter de la date de livraison de la borne ou des pièces de rechange, selon la dernière de ces éventualités. Si ChargePoint ne peut pas réparer ou remplacer votre borne de recharge, ChargePoint vous remboursera le prix d’achat de la borne de recharge.
- Page 29 ChargePoint. L'installation, l'altération, le désassemblage, la modification ou le déplacement de cette station de charge non approuvé par écrit ou par ChargePoint ou non effectué par elle ou par un technicien agréé tel que décrit dans ce guide.
- Page 30 La présente garantie constitue l’intégralité de l’entente exclusive intervenue entre vous et ChargePoint et relativement à son objet, et toute modification ou renonciation à une disposition de la présente déclaration n’est pas en vigueur, à moins d’indication expresse par écrit de la part d’un représentant autorisé...
