10.

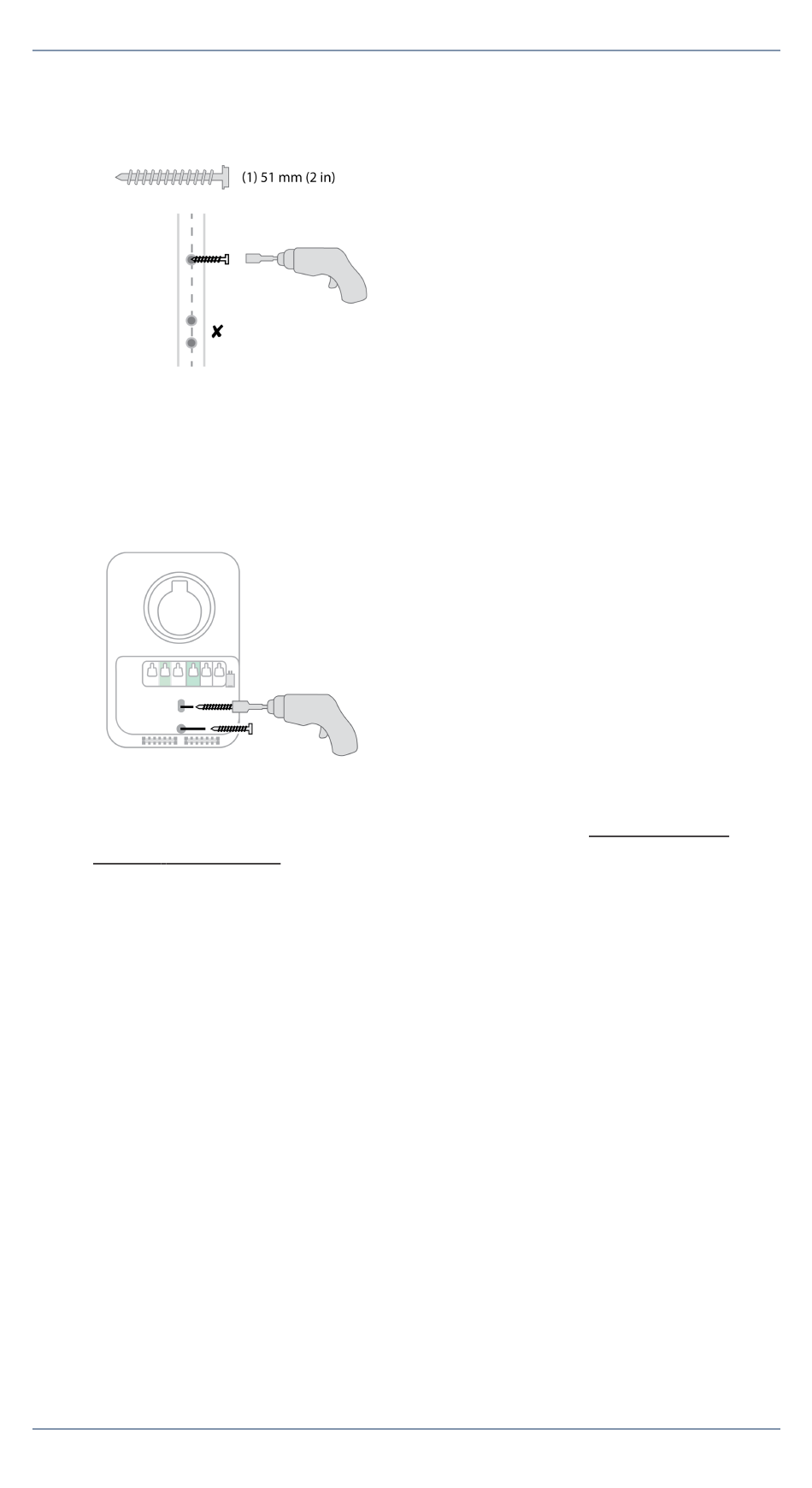

Utilisez l'embout de vissage pour visser une vis dans le trou de fixation
supérieur, en laissant un espace de 3 mm (1/8 po) pour accrocher la
borne de recharge.
11.
Accrochez la borne de recharge à la vis en utilisant l'encoche supérieure
à l'arrière.
Remarque :
12.
Vissez les deux tirefonds inférieurs dans les trous de fixation inférieurs
afin de fixer solidement la borne de recharge.
Remarque :
Pour plus d'informations, reportez-vous à la section
cordon de recharge
Installation câblée
Remarque :
Le conduit peut être raccordé à la borne par les débouchures du
bas ou de l'arrière.
1.
Retirez la plaque avant et le cache-fils de la borne de recharge et
mettez-les de côté.
Remarque :
cordon d'alimentation NEMA préinstallé, retirez la fiche en soulevant les
trois leviers blancs situés à gauche du bloc de jonction, puis en
soulevant et en retirant le serre-câble. L'utilisation d'une pince à bec
effilé peut faciliter le retrait de l'attache.
14    chargepoint.com
Ne branchez pas tout de suite la borne de recharge.
Assurez-vous que le câble d'entrée ne touche pas à la vis.
ci-dessous.
Pour câbler une borne Home Flex de ChargePoint avec un
Installation du
