Modèle de montage sur béton (MMB) du Power Link 2000

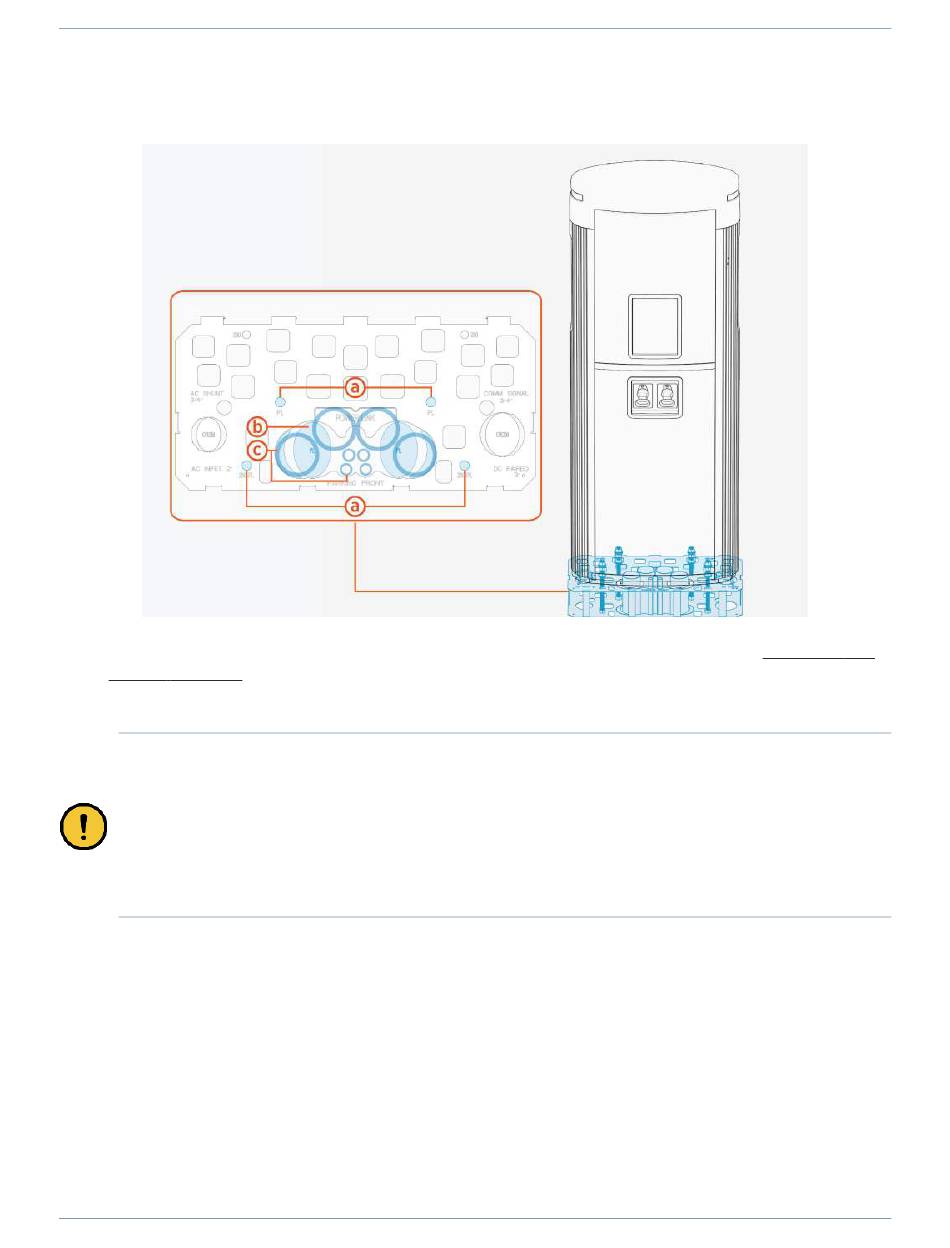

Le MMB du Power Link 2000 positionne les boulons d'ancrage et les conduits de fil comme indiqué ci-dessous.
(a)
Emplacements des boulons d'ancrage M16 (x4) pour le montage du Power Link 2000 (voir
boulons
d'ancrage).
(b)
Languettes amovibles pour l'entrée de fils à travers les conduits
IMPORTANT :
Dans les régions qui utilisent des conduits, les conduits doivent être posés selon la
disposition du conduit spécifiée par le modèle de montage sur béton (MMB) et le diamètre extérieur des
conduits ne doit pas dépasser les tailles commerciales indiquées ci-dessous. Si les conduits ne sont pas
utilisés, les câbles peuvent être posés selon la disposition du conduit spécifiée par le MMB.
Le gabarit de montage en béton CMT doit être encastré avec son panneau supérieur positionné à 51 mm
(2 po) sous la surface en béton.
36
(c)
ou les câbles blindés.
Placement des
