Conduits pour
Fils CC haute tension
Fils CC basse tension et câble Ethernet
Caractéristiques facultatives
(Ethernet à USB ou commutateur d'arrêt logiciel)
Spécifications du conduit à montage mural ou en hauteur
Pour le câblage en surface vers le mur ou le Power Link 2000 monté en hauteur:
Tous les câbles doivent être logés dans des chemins de câbles conformes au code local.
l
Utiliser des fils flexibles.
l
Utiliser des raccords de conduit appropriés pour fixer et sceller les conduits au boîtier.
l
Les spécifications relatives à la hauteur des supports muraux et suspendus sont indiquées ci-dessous :

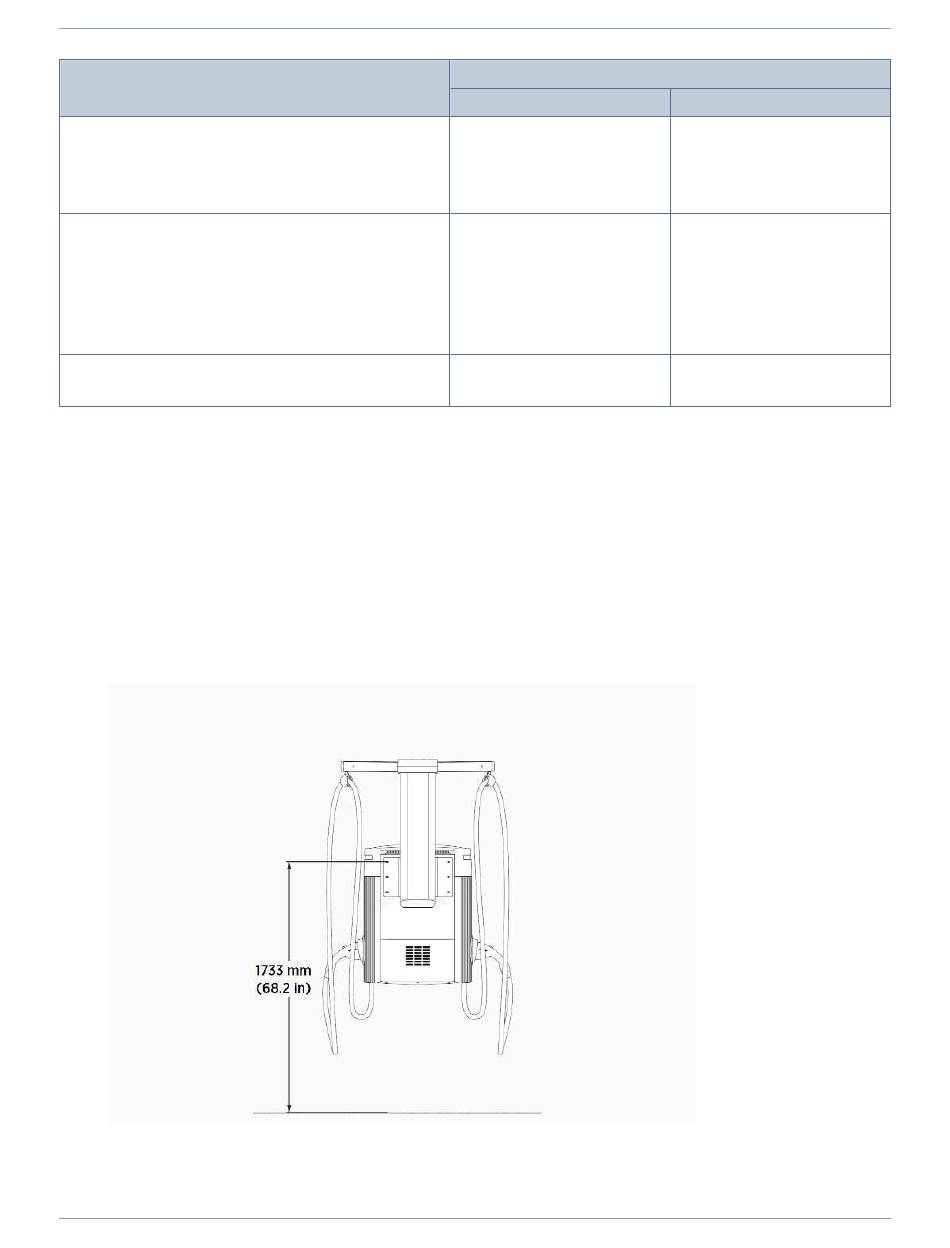

Montage mural : La hauteur du support de montage est de 1733 mm (68.2 po) au-dessus du sol fini. Si les
l l
conditions du site l'exigent, le support peut être abaissé.
Spécifications pour montage mural ou en hauteur
Quantité de conduit x taille commerciale
Amérique du Nord
2 po x 4 po max.
ou
4 po x 3 po max.
2 po x 1 po
Remarque :
Un conduit de
1 po est requis. La longueur
totale du conduit dépendra
de la configuration.
2 po x 3/4 po max.
Europe
2 mm x 103 mm max.
ou
4 mm x 78 mm max.
2 mm x 27 mm
Remarque :
Un conduit de
27 mm est requis. La
longueur totale du conduit
dépendra de la
configuration.
2 mm x 21 mm max.
45
