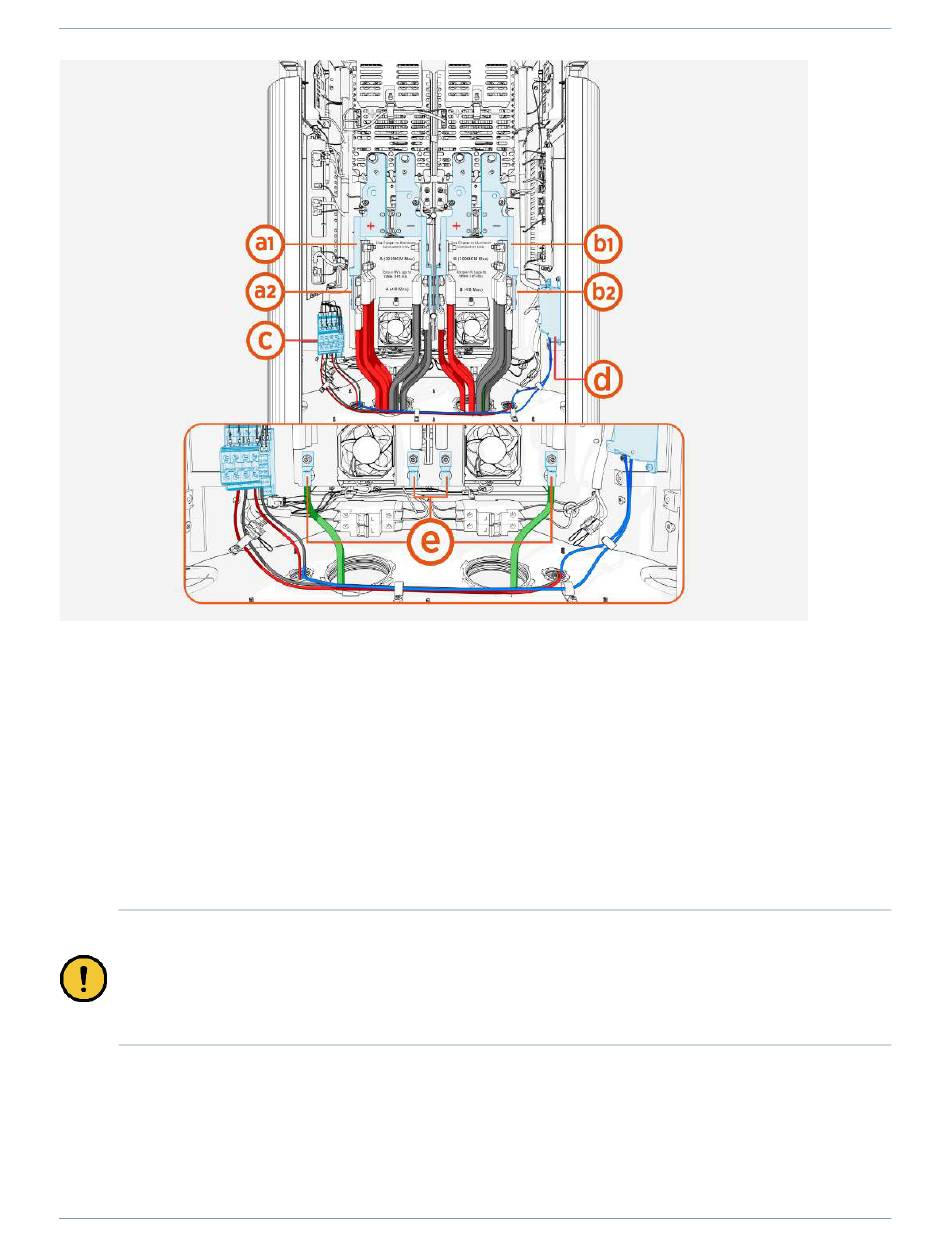

(a1)
Chemin d'alimentation CCHT A, palier supérieur
(a2)
Chemin d'alimentation CCHT A, palier inférieur
(b1)
Chemin d'alimentation CCHT B, palier supérieur
(b2)
Chemin d'alimentation CCHT B, palier inférieur
(c)
CC DC
(d)
Ethernet
(e)
Mise à la terre
Quantité, taille et borne du fil
IMPORTANT :
Voici les spécifications du fil pour le Power Link 2000, y compris la quantité et la taille
maximales que les bornes de fil peuvent accueillir. Toutes les dimensions supposent une température
ambiante maximale de 50 °C (122 °F). Lorsque la taille maximale du fil est indiquée, la quantité et la taille
réelles du fil doivent être choisies en fonction des exigences de câblage spécifiques au site et en accord
avec le taux de remplissage maximal autorisé du conduit par code local.
64
