ChargePoint Power Block 2000 Guide page 41

Guide de conception du site

Publicité

Les socles Power Block et Power Link 2000 doivent chacun être montés sur quatre boulons d'ancrage M16
l
exposés, à 76 mm (3 po) au-dessus de la dalle de béton.
Le modèle de montage sur béton (MMB) de Power Block et Power Link 2000 est encastré dans une
béton
nouvellement coulée pour aligner les boulons d'ancrage et les conduits de câblage souterrains ou les
câbles renforcés.
Remarque :
Les MMB du Power Block et du Power Link 2000 sont expédiés séparément et doivent être
assemblés sur place avant de couler la dalle de béton (voir le Guide des modèles de montage sur béton pour
plus d'informations).
Dans les régions qui utilisent des conduits, les conduits ne doivent pas avoir d'extrémités en cloche. Les
l
conduits munis d'extrémités en cloche peuvent interférer avec les tolérances à l'intérieur du Power Block et
du Power Link 2000.
Les conduits doivent être munis de tronçons à la hauteur suivante de la surface de la dalle de béton:
l
Power Block : 559 – 914 mm (22 – 36 po)
l
Power Link 2000 : 102 – 160 mm (4 – 6-1/4 po)
l

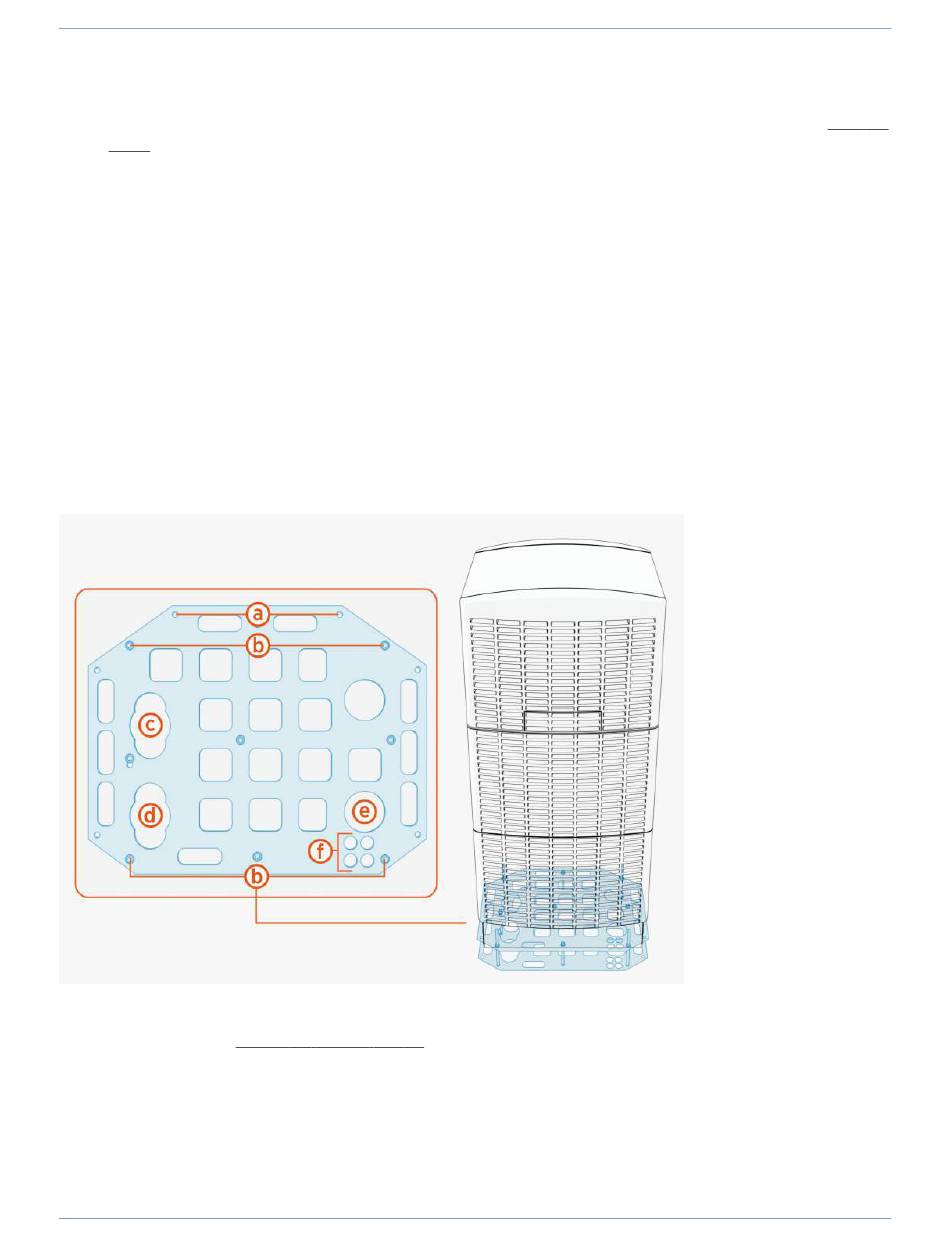

Gabarit de montage du Power Block sur béton
Le MMB du Power Block positionne les boulons d'ancrage et les conduits de fil comme indiqué ci-dessous.
(a)
Emplacements des boulons d'ancrage M16 (x2) pour le montage de la plaque passe-câble SCE (applicable
uniquement pour
l'entrée en surface des
(b)
Les boulons d'ancrage M16 (x4) sont placés à 76 mm (3 po) au-dessus du béton pour le montage du Power
Block.
(c)
Sortie B des fils CCHT.
34
fils).
