Power Block
Power Block prend l'entrée CA du site et fournit la sortie CC et Ethernet aux Power Link 2000.
Entrée et palier du fil
IMPORTANT :
Ci-après figurent les spécifications des fils pour le bloc d'alimentation, y compris la
quantité et la taille maximales que les bornes de fils peuvent accueillir. Toutes les dimensions supposent
une température ambiante maximale de 50 °C (122 °F). Lorsque la taille maximale du fil est indiquée, la
quantité et la taille réelles du fil doivent être choisies en fonction des exigences de câblage spécifiques
au site et en accord avec le taux de remplissage maximal autorisé du conduit par code local.
Quantité, taille et borne du fil d'entrée CA
Fil
Quantité
Entrée CA
Max. 12 fils
(quatre par poteau)
Mise à la terre
1 fil
Connecteurs de fils Power Block
Taille
2
Max. 400 mm
(750 MCM)
Reportez-vous au
code local pour la
taille
Spécifications du fil d'entrée CA

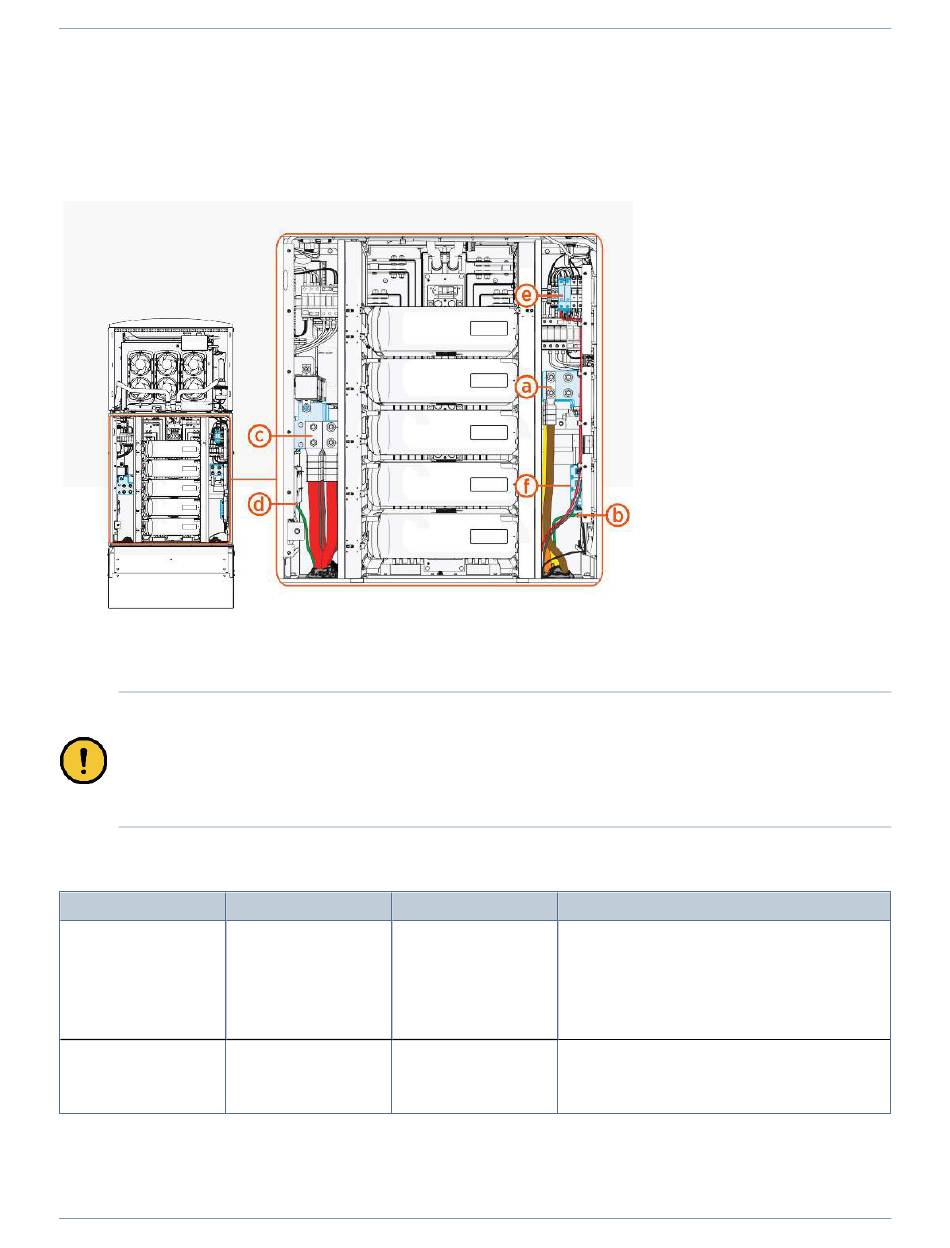

Exigences liées au câblage
(a)
Entrée CA
(b)
Entrée de mise à la terre
(c)
Sortie CCHT
(d)
Sortie de mise à la terre
(e)
Sortie CC BT
(f)
Sortie Ethernet
Terminaison
Cosse: baril long et languette avec deux
trous espacés de 44,5 mm (1-3/4 po) et
dimensionnés pour les goujons M12
Max. Largeur de la languette: 47,5 mm (1-
7/8 po)
Cosse: baril court et languette avec trou
simple pour le goujon M12
61
