1. Desconecte el cable de conexión del
lado del edificio de la fuente de
alimentación y asegúrelo para que no se
vuelva a conectar. Para ello, active el
correspondiente disyuntor de la instalación
de la casa.
2. Afloje los dos tornillos de cabeza
cilíndrica (1) y retire todos los
componentes de la luminaria (2-5) del
soporte de montaje (6).
3. Perfora o corta un agujero para el cable
en el bote de instalación en una de las
perforaciones previstas. A continuación,
guíe el cable de conexión del lado del
edificio a través de la abertura para cables
y coloque el bote de instalación (6) en la
abertura de instalación prevista. Fije el
bote de instalación (6).
4. Haz un agujero en el tapón de goma de
la parte inferior de la lámpara y pasa el
cable de conexión también por este
agujero. A continuación, apriete la tuerca
de la toma.
5. Conecte el cable de conexión del lado
del edificio según la figura 1 en la parte
inferior de la placa de circuitos (3).
6. Fije la placa de circuito impreso en la
base de la luminaria (2) con los dos
tornillos en cruz (9).
7. Coloque el disco de la luminaria en la
base de la luminaria y fíjelo con los
tornillos y tuercas (8).
8. Vuelva a colocar la lámpara (2) en el
soporte de montaje, ponga la tapa (5)
sobre la lámpara y fíjela con los dos
tornillos (1).
9. Vuelva a conectar la fuente de
alimentación. La instalación ha finalizado.
Sujeto a cambios técnicos
Español

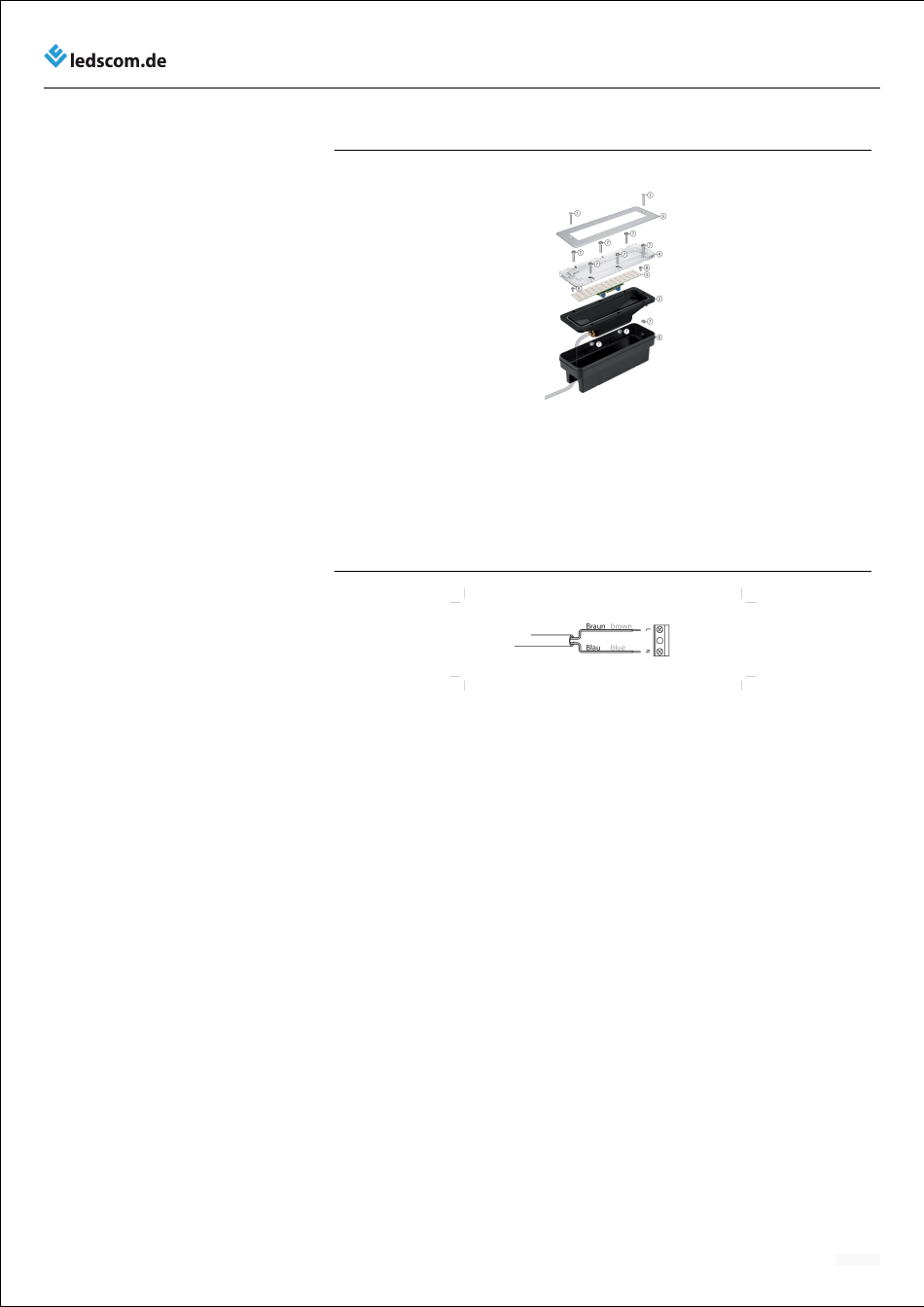

Figura 1
1: Tornillos Allen
2: Base de la luminaria
3: Placa de circuito impreso
4: Luminaria
Figura 2
Luz de la escalera (LC-EL-037-WW) - Instrucciones de montaje
5: Apertura
6: Olla de instalación
7: Tornillos cruzados con tuerca
8: tornillos cruzados pequeños
