1. Mettez le câble de raccordement côté
bâtiment hors tension et sécurisez-le
contre toute remise en marche. Pour ce
faire, déclenchez le disjoncteur
correspondant de l'installation domestique.
2. Desserrer les deux vis à six pans creux
(1) et retirer tous les composants du
luminaire (2-5) du boîtier d'encastrement
(6).
3. Percez ou découpez une ouverture
pour le câble dans le pot d'encastrement
au niveau de l'une des perforations
prévues à cet effet. Faites ensuite passer
le câble de raccordement côté bâtiment
par l'ouverture de câble et placez le pot
d'encastrement (6) dans l'ouverture de
montage prévue à cet effet. Fixez le pot
d'encastrement (6).
4. Percez un trou dans le bouchon en
caoutchouc au fond du luminaire et faites
passer le câble de raccordement
également par cette ouverture. Serrez
ensuite l'écrou du manchon.
5. Reliez le câble de raccordement côté
bâtiment conformément à la figure 1 sur la
face inférieure du circuit imprimé (3).
6. Fixez le circuit imprimé à l'aide des deux
vis cruciformes (9) dans le fond du
luminaire (2).
7. Placez le disque du luminaire sur la
base du luminaire et fixez-le à l'aide des
vis et des écrous (8).
8. Remettez le luminaire (2) dans le boîtier
d'encastrement, posez le cache (5) sur le
luminaire et fixez-le avec les deux vis (1).
9. Rétablissez l'alimentation électrique.
L'installation est maintenant terminée.
Sous réserve de modifications techniques
Français

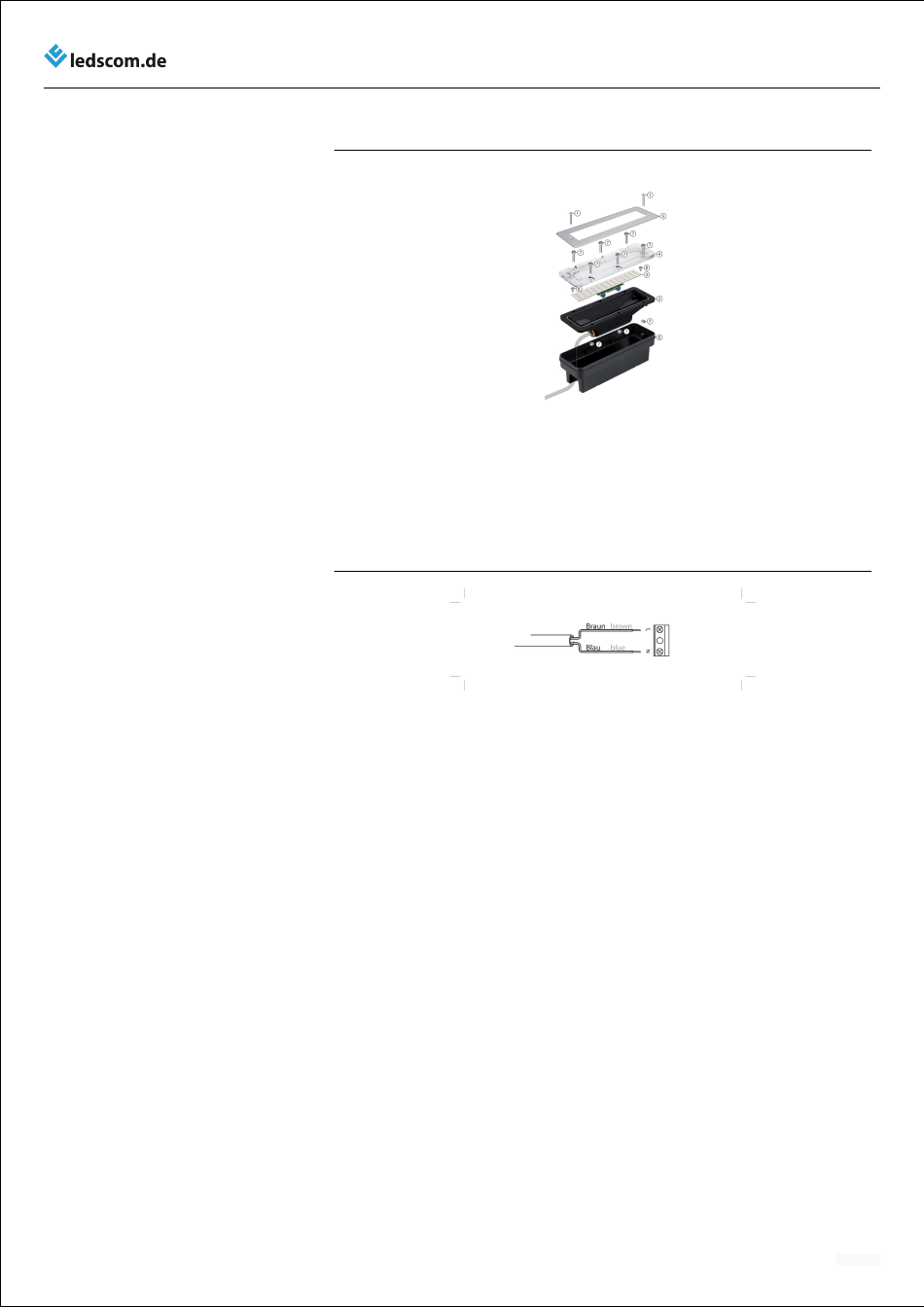

Figure 1
1: Vis à six pans creux
2: Fond de lampe
3: Circuit imprimé
4: Disque de luminaire
Figure 2
Lumière d'escalier (LC-EL-037-WW) - Instructions de montage
5: Diaphragme
6: Pot d'encastrement
7: Vis cruciformes avec écrou
8: petites vis cruciformes
12/2024
