1. Schalten Sie die gebäudeseitige
Anschlussleitung spannungsfrei und
sichern Sie diese gegen
Wiedereinschalten. Lösen Sie hierzu den
entsprechenden Sicherungsautomaten der
Hausinstallation aus.
2. Lösen die beiden Inbus-Schrauben (1)
und nehmen alle Leuchtenkomponenten
(2-5) aus dem Einbautopf (6).
3. Stechen oder schneiden Sie eine
Kabelöffnung an einer der dafür
vorgesehenen Perforierungen in den
Einbautopf. Führen Sie anschließend das
gebäudeseitige Anschlusskabel durch die
Kabelöffnung und setzen Sie den
Einbautopf (6) in die dafür vorgesehene
Einbauöffnung. Fixieren Sie den
Einbautopf (6).
4. Stechen Sie ein Loch in den
Gummipfropfen am Leuchtenboden und
führen Sie das Anschlusskabel auch durch
diese Öffnung. Ziehen Sie die Muffen-
Mutter anschließend fest.
5. Verbinden Sie das gebäudeseitige
Anschlusskabel entsprechend Abbildung 1
auf der Unterseite der Leiterplatte (3).
6. Fixieren Sie die Leiterplatte mit Hilfe der
beiden Kreuz-Schrauben (9) in dem
Leuchtenboden (2).
7. Setzen Sie die Leuchtenscheibe auf den
Leuchtenboden und fixieren Sie diese mit
Hilfe der Schrauben und Muttern (8).
8. Setzen Sie die Leuchte (2) wieder in den
Einbautopf ,legen Sie die Blende (5) auf
die Leuchte und fixieren Sie diese mit den
beiden Schrauben (1).
9. Schalten Sie die Stromzufuhr wieder ein.
Die Installation ist nun abgeschlossen.
Technische Änderungen vorbehalten

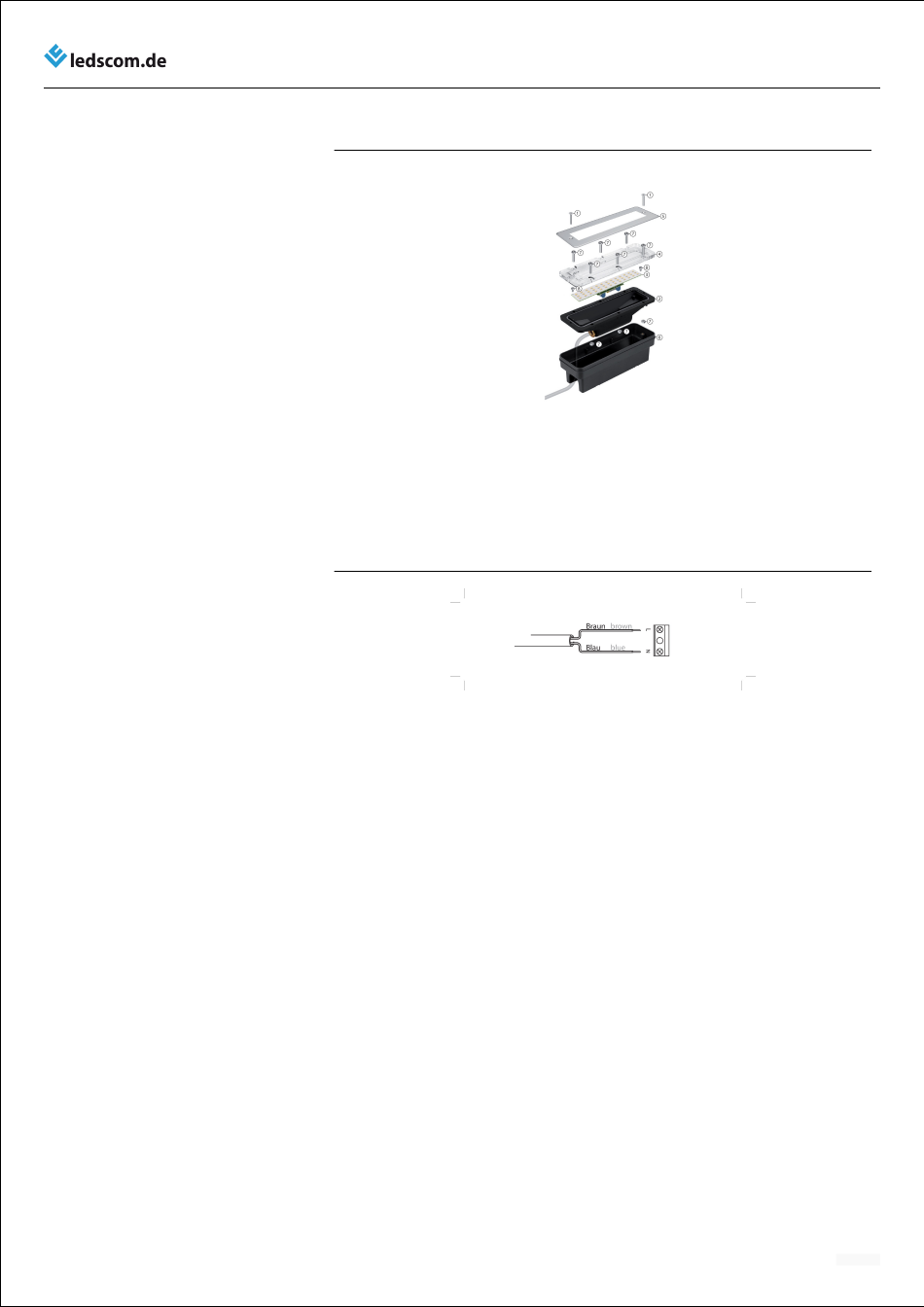

Abbildung 1
1: Inbus-Schrauben
2: Leuchtenboden
3: Leiterplatte
4: Leuchtenscheibe
Abbildung 2
Treppenlicht (LC-EL-037-WW) - Montagehinweise
5: Blende
6: Einbautopf
7: Kreuz-Schrauben mit Mutter
8: kleine Kreuz-Schrauben
12/2024
