1. Scollegare il cavo di collegamento lato
edificio dall'alimentazione e assicurarlo
contro una nuova accensione. Per fare
questo, attivate l'interruttore corrispondente
dell'installazione della casa.
2. Allentare le due viti a brugola (1) e
rimuovere tutti i componenti
dell'apparecchio (2-5) dal vaso di
montaggio (6).
3. Praticare un foro per i cavi nel vaso di
installazione in una delle perforazioni
previste. Poi guidare il cavo di
collegamento dal lato dell'edificio
attraverso l'apertura del cavo e posizionare
il vaso di installazione (6) nell'apertura di
installazione prevista. Fissare il vaso di
installazione (6).
4. Fate un foro nel tappo di gomma sul
fondo della lampada e fate passare il cavo
di collegamento anche attraverso questo
foro. Poi stringere il dado a bussola.
5. Collegare il cavo di collegamento lato
edificio secondo la figura 1 sul lato inferiore
della scheda (3).
6. Fissare il PCB nella base
dell'apparecchio (2) con le due viti a croce
(9).
7. Posizionare il disco dell'apparecchio
sulla base dell'apparecchio e fissarlo con le
viti e i dadi (8).
8. Rimettere la lampada (2) nel vaso di
montaggio, mettere il coperchio (5) sulla
lampada e fissarlo con le due viti (1).
9. Riaccendere l'alimentazione.
L'installazione è ora completa.
Soggetto a modifiche tecniche
Italiano

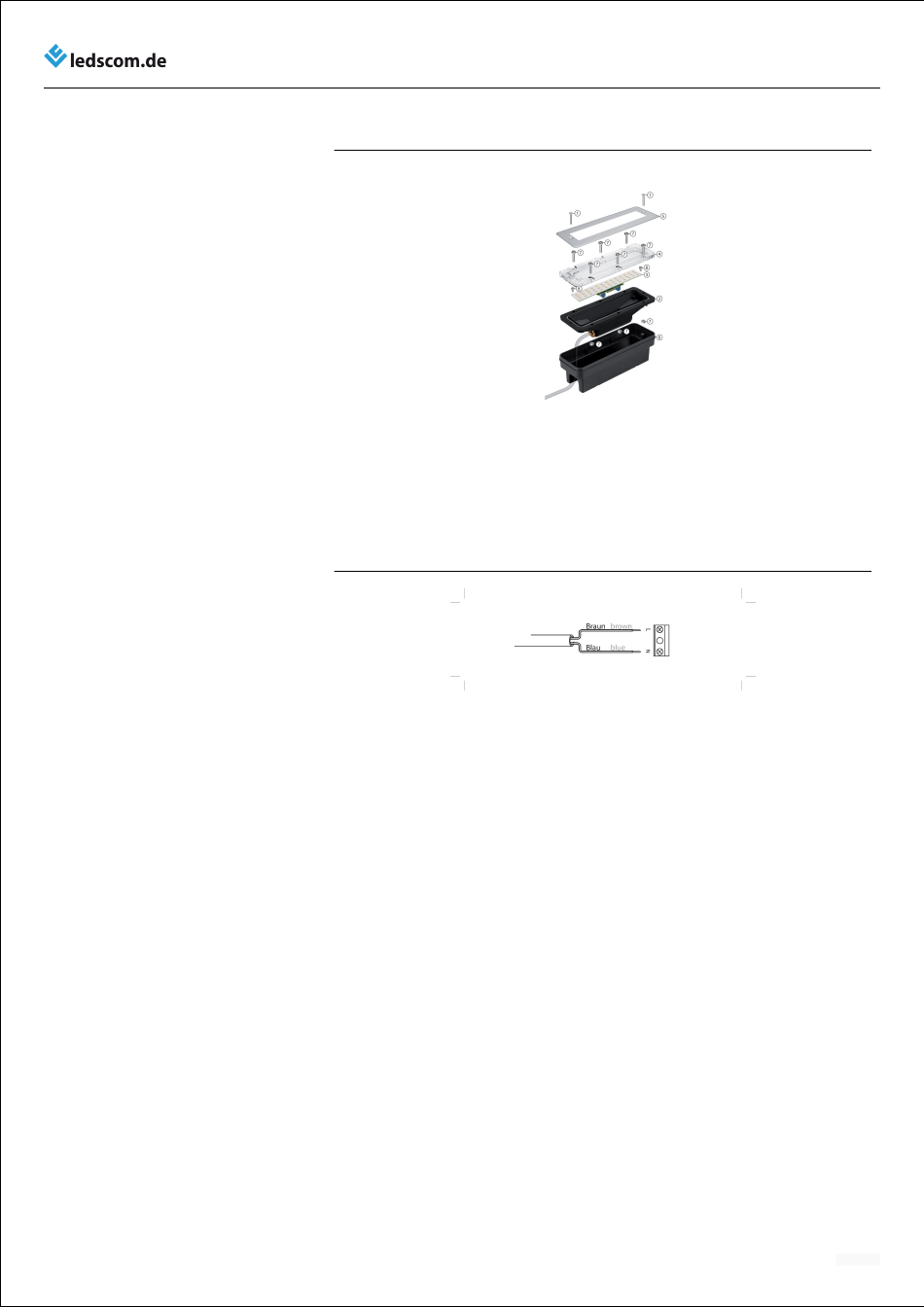

Figura 1
1: Viti a brugola
2: Base dell'apparecchio
3: Circuito stampato
4: Pannello dell'apparecchio
Figura 2
Luce delle scale (LC-EL-037-WW) - Istruzioni per il montaggio
5: Apertura
6: Pentola di installazione
7: Viti a croce con dado
8: viti a croce piccole
