1. Koppla bort anslutningskabeln på
byggnadssidan från strömförsörjningen och
säkra den så att den inte kan sättas på
igen. För att göra detta utlöser du
motsvarande strömbrytare i
husinstallationen.
2. Lossa de två insexskruvarna (1) och ta
bort alla armaturkomponenter (2-5) från
monteringsskålen (6).
3. Stansa eller skär ett kabelhål i
installationspotten vid en av de
perforeringar som finns. För sedan
anslutningskabeln på byggnadssidan
genom kabelöppningen och placera
installationspotten (6) i den avsedda
installationsöppningen. Sätt fast
installationskrukan (6).
4. Gör ett hål i gummiproppen på lampans
undersida och för anslutningskabeln också
genom detta hål. Dra sedan åt hylsmuttern.
5. Anslut anslutningskabeln på
byggnadssidan enligt figur 1 på
kretskortets undersida (3).
6. Fäst kretskortet i armaturens bas (2)
med hjälp av de två korsskruvarna (9).
7. Placera armaturskivan på armaturens
bas och fäst den på plats med skruvarna
och muttrarna (8).
8. Sätt tillbaka lampan (2) i
monteringsburken, sätt på locket (5) på
lampan och fäst det med de två skruvarna
(1).
9. Slå på strömförsörjningen igen.
Installationen är nu klar.
Med förbehåll för tekniska ändringar
Svenska

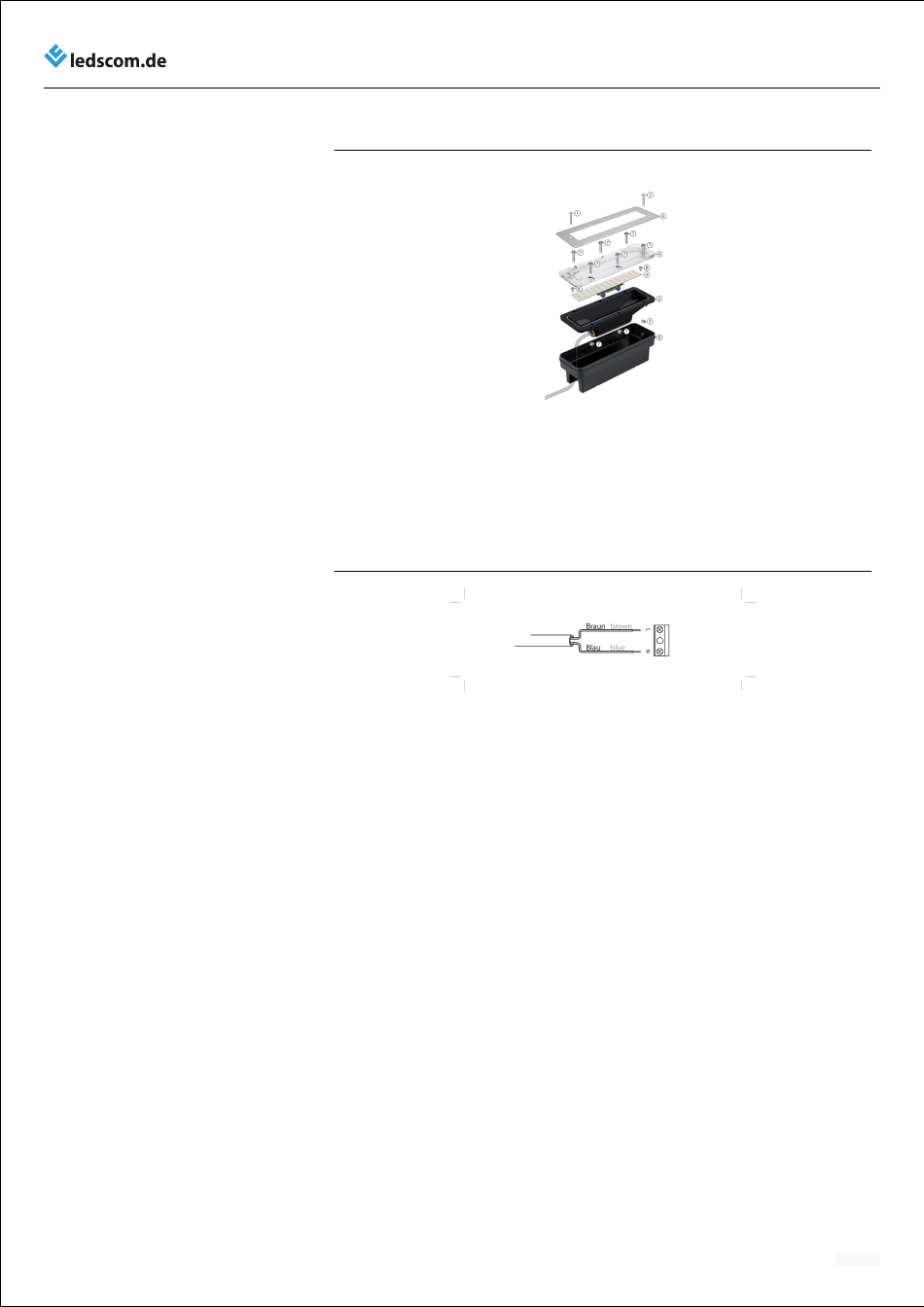

Figur 1
1: Insexskruvar
2: Armaturens bas
3: Tryckt kretskort
4: Ruta för armaturer
Figur 2
Ljus för trappan (LC-EL-037-WW) - Monteringsanvisningar
5: Bländare
6: Installationskruka
7: Korsskruvar med mutter
8: små tvärgående skruvar
12/2024
