1. Odłączyć kabel przyłączeniowy od
strony budynku od sieci i zabezpieczyć go
przed ponownym włączeniem. W tym celu
należy uruchomić odpowiedni wyłącznik w
instalacji domowej.
2. Poluzuj dwie śruby imbusowe (1) i
wyjmij wszystkie elementy oprawy (2-5) z
podstawy montażowej (6).
3. W naczyniu instalacyjnym należy
wywiercić lub wyciąć otwór na kabel w
jednym z przewidzianych do tego celu
otworów. Następnie przeprowadź przewód
przyłączeniowy po stronie budynku przez
otwór kablowy i umieść naczynie
montażowe (6) w przewidzianym do tego
celu otworze. Przymocować garnek
instalacyjny (6).
4. Zrób otwór w gumowej zatyczce na
spodzie lampy i przeprowadź przez ten
otwór również przewód połączeniowy.
Następnie dokręć nakrętkę gniazda.
5. Podłącz przewód przyłączeniowy od
strony budynku zgodnie z rys. 1 na
spodniej stronie płytki drukowanej (3).
6. Zamocuj płytkę drukowaną w podstawie
oprawy (2) za pomocą dwóch śrub
krzyżowych (9).
7. Umieść krążek oprawy na podstawie
oprawy i zamocuj go za pomocą śrub i
nakrętek (8).
8. Umieść lampę (2) z powrotem w
gnieździe montażowym, załóż pokrywę (5)
na lampę i przymocuj ją za pomocą dwóch
śrub (1).
9. Ponownie włącz zasilanie. Instalacja
została zakończona.
Z zastrzeżeniem zmian technicznych
Polski
Oświetlenie klatki schodowej (LC-EL-037-WW) - Instrukcja montażu

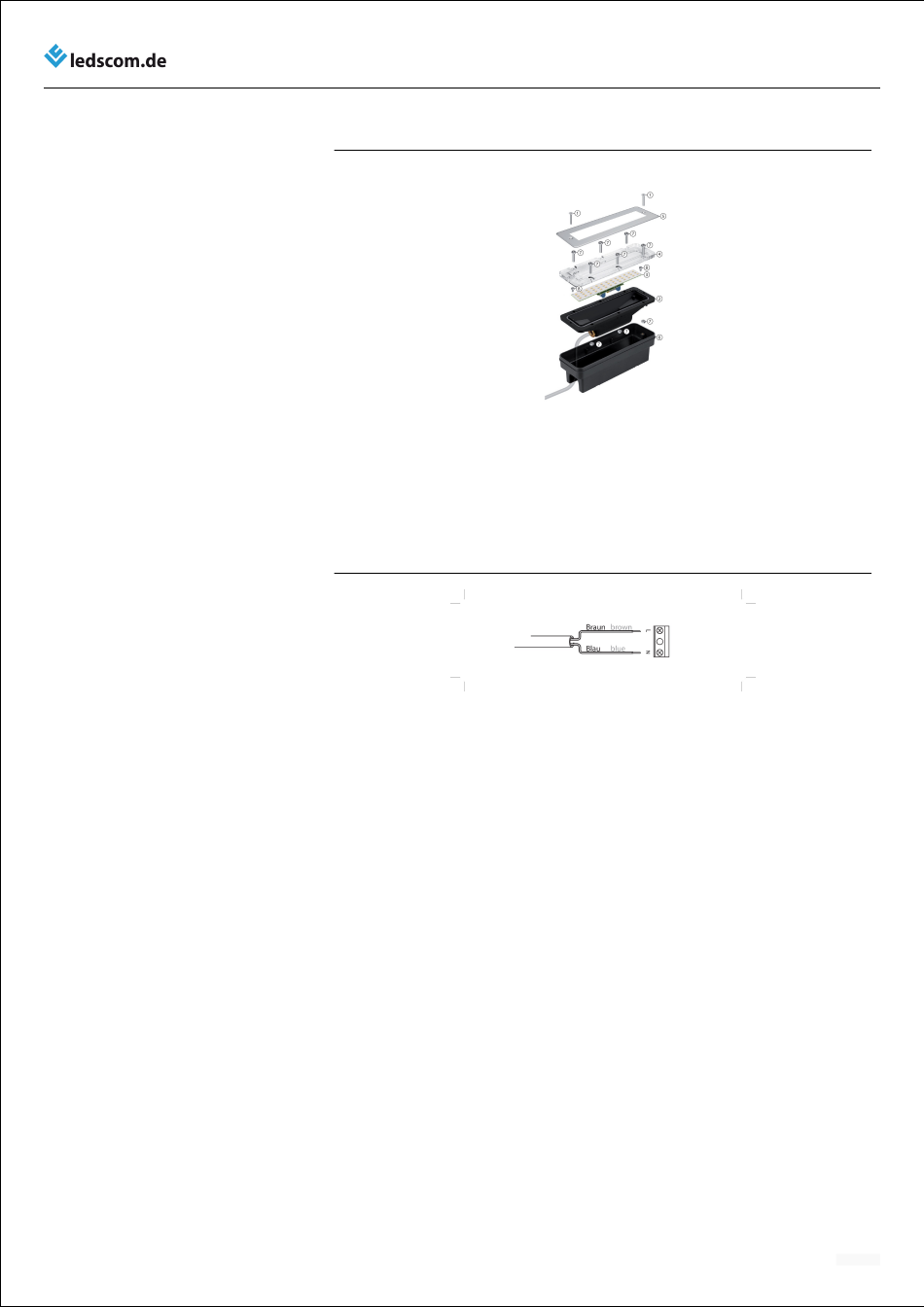

Rysunek 1
1: Śruby imbusowe
2: Podstawa oprawy
3: Płytka drukowana
4: Szyba oprawy oświetleniowej
Rysunek 2
5: Apertura
6: Garnek instalacyjny
7: Śruby krzyżakowe z nakrętką
8: małe śruby krzyżakowe
12/2024
