1. Koppel de aansluitkabel aan de kant van
het gebouw los van de stroomvoorziening
en beveilig hem tegen opnieuw
inschakelen. Schakel daartoe de
overeenkomstige stroomonderbreker van
de huisinstallatie in.
2. Draai de twee inbusschroeven (1) los en
verwijder alle armatuuronderdelen (2-5) uit
de montagepot (6).
3. Pons of knip een kabelgat in de
installatiepot op een van de daarvoor
bestemde perforaties. Leid vervolgens de
aansluitkabel aan de bouwzijde door de
kabelopening en plaats de installatiepot (6)
in de daarvoor bestemde
installatieopening. Bevestig de
installatiepot (6).
4. Prik een gaatje in de rubberen plug aan
de onderkant van de lamp en leid de
aansluitkabel ook door dit gaatje. Draai
vervolgens de moer vast.
5. Sluit de aansluitkabel aan de bouwzijde
aan volgens figuur 1 aan de onderzijde van
de printplaat (3).
6. Bevestig de printplaat in de
armatuurvoet (2) met de twee
kruisschroeven (9).
7. Plaats de armatuurschijf op de
armatuurvoet en bevestig hem op zijn
plaats met de schroeven en moeren (8).
8. Plaats de lamp (2) terug in de
montagepot, plaats het kapje (5) op de
lamp en zet het vast met de twee
schroeven (1).
9. Schakel de stroomtoevoer weer in. De
installatie is nu voltooid.
Onder voorbehoud van technische wijzigingen
Nederlands

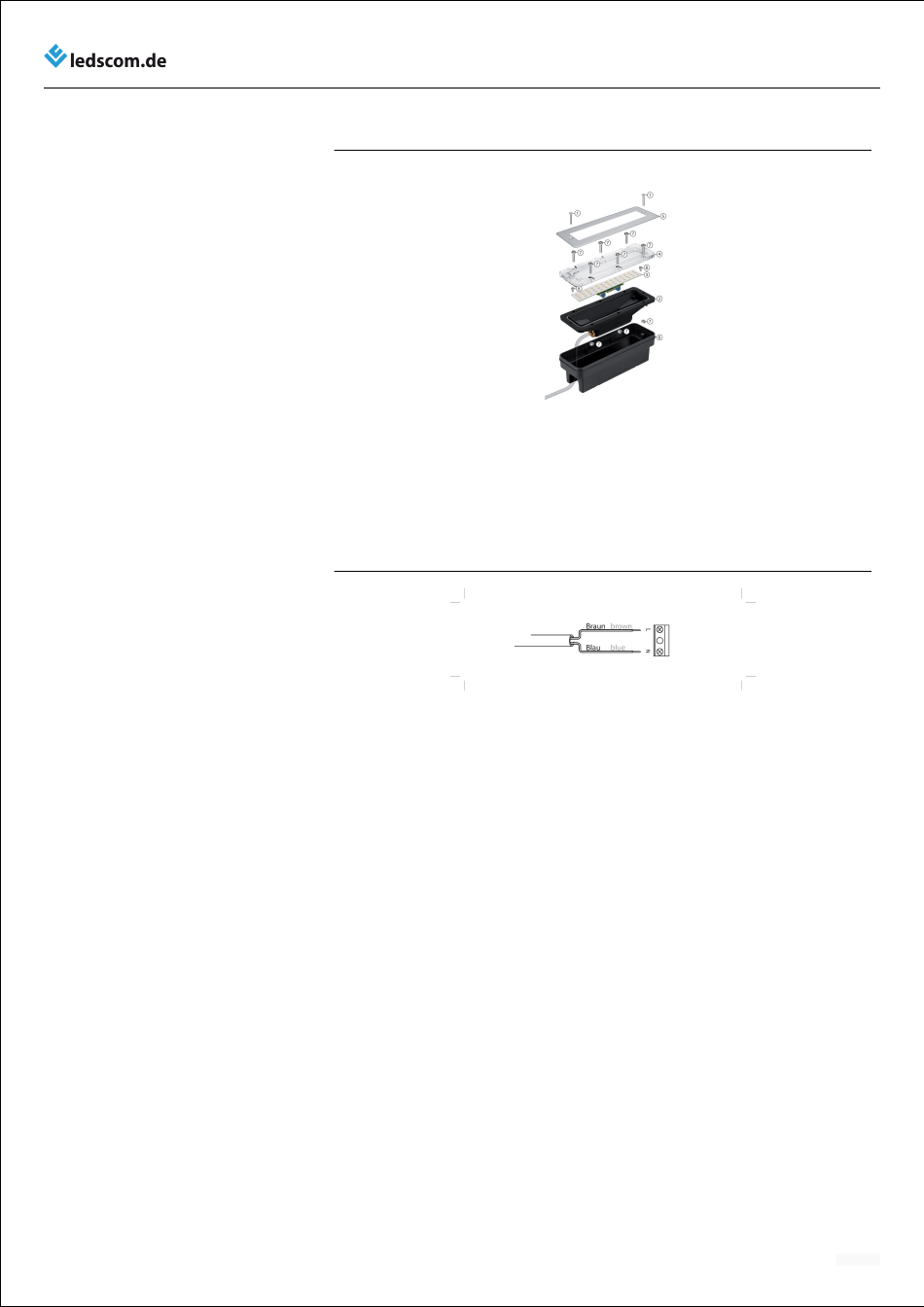

Figuur 1
1: Inbusschroeven
2: Lampvoet
3: Printplaat
4: Armatuur ruit
Figuur 2
Trappenhuis licht (LC-EL-037-WW) - Montage-instructies
5: Diafragma
6: Installatiepot
7: Kruisschroeven met moer
8: kleine kruisschroeven
12/2024
