TF-260C7 Fresnel
Panneau de commande
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche la fois suivante.
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Infinity Fresnel répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 21 canaux.
Si vous utilisez plusieurs Infinity Fresnel, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Infinity Fresnel devrait être 1 (001) ; celle du second Infinity Fresnel devrait
être 1 + 21 = 22 (022) ; celle du troisième Infinity Fresnel devrait être 22 + 21 = 43 (043), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque unité
correctement. Si au moins deux Fresnel partagent une même adresse, ils fonctionneront de la même
manière.
Contrôle :
Après avoir défini les adresses de tous les Infinity Fresnel, vous pouvez commencer à les faire fonctionner
par le biais de vos consoles de contrôle d'éclairage.
Remarque : une fois allumé, le Fresnel détecte automatiquement si des données DMX 512 sont reçues ou
non. Le problème peut être lié au fait que :
●
Le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Fresnel.
●
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou le connecteur est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
Code commande : 200203

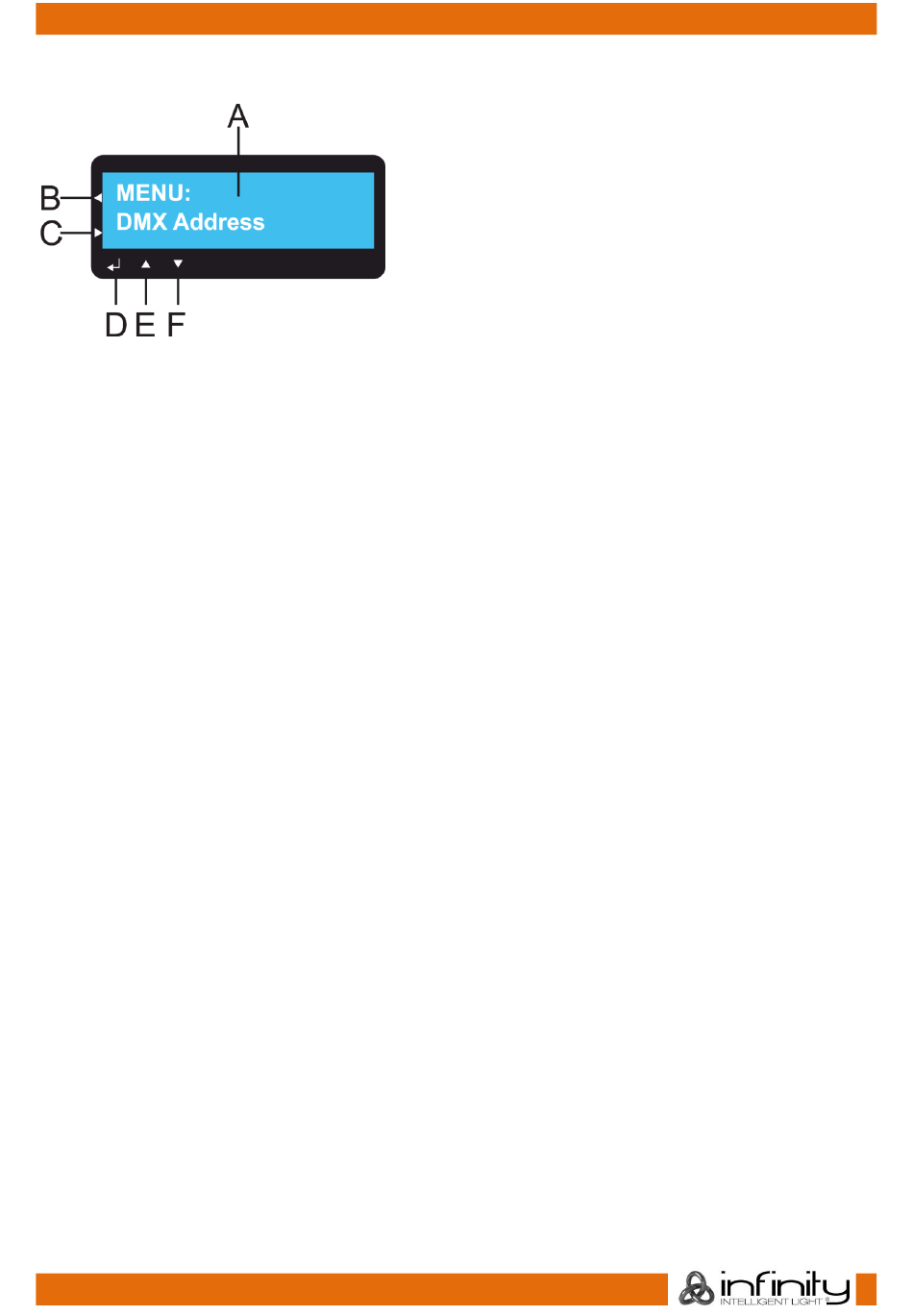

A)
Écran LCD
B)
Bouton HOME
C)
Bouton RETURN
D)
Bouton ENTER
E)
Bouton UP
F)
Bouton DOWN
14
Schéma 5
