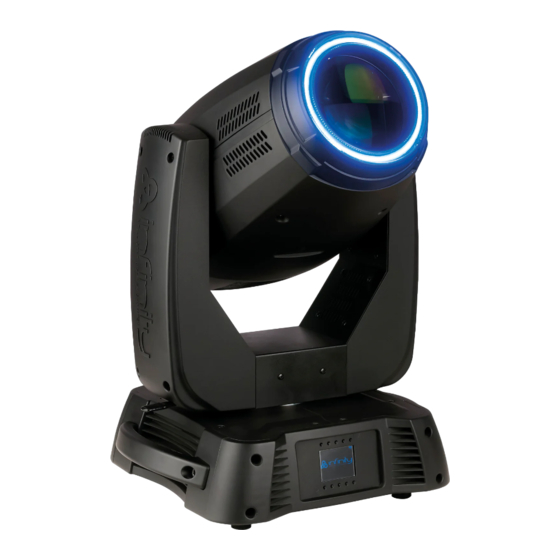

Infinity iB-16R Manuel D'utilisateur
  1. Manuels
  2. Marques
  3. Infinity Manuels
  4. Équipement d'éclairage
  5. iB-16R
  6. Manuel d'utilisateur

Infinity iB-16R Manuel D'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

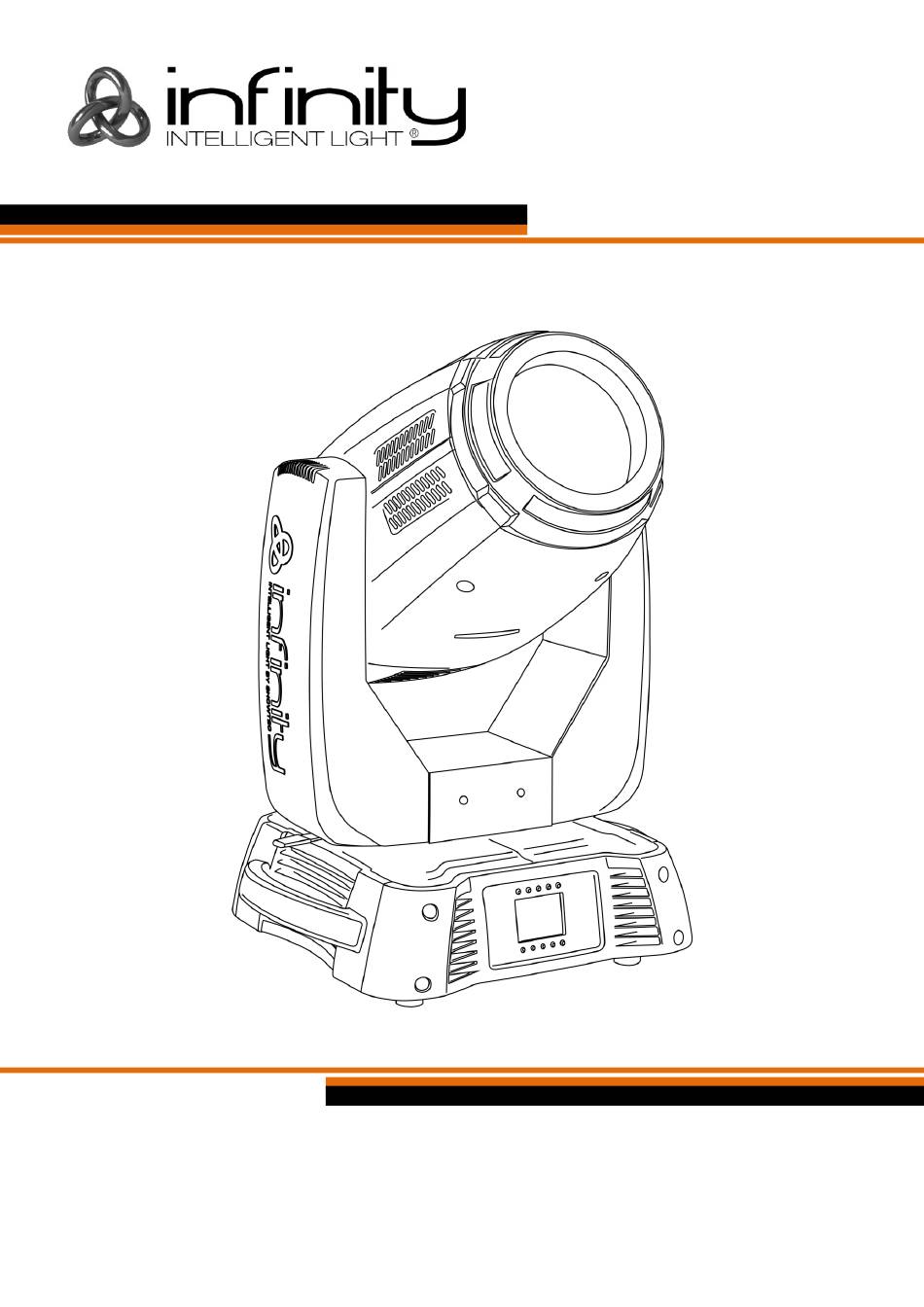

MANUEL D'UTILISATEUR
FRANÇAIS
Infinity iB-16R
V3
Code commande : 41532
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour Infinity iB-16R

Sommaire des Matières pour Infinity iB-16R

  • Page 1 MANUEL D’UTILISATEUR FRANÇAIS Infinity iB-16R Code commande : 41532 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Réglage de la lampe ..............................10 Verrouillage / déverrouillage de la lyre........................10 Réglage et utilisation ..............................10 Modes de contrôle ..............................11 Une Infinity (autonome) ............................11 Plusieurs Infinity (contrôle maître / esclave) .......................11 Plusieurs Infinity (contrôle DMX) ..........................12 Câblage de l’appareil...............................13 Câblage des données...............................13 Panneau de contrôle..............................14 Mode de contrôle ..............................14...

  • Page 3: Avertissement

    Infinity iB-16R Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précaution et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le...

  • Page 4: Important

    Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez l’unité correctement (de préférence dans son emballage d’origine) et renvoyez-la à votre revendeur Showtec pour révision.

  • Page 5: Conditions D'utilisation

    Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer l’Infinity avec le support de montage sur le système de fixation.

  • Page 6: Branchement Sur La Prise Secteur

    Infinity iB-16R L’Infinity peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur.

  • Page 7: Instructions De Renvoi

    Infinity iB-16R Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).

  • Page 8: Description De L'appareil

    Infinity iB-16R Description de l’appareil Caractéristiques L’Infinity iB-16R est une lyre dotée d’une grande puissance en sortie et d’effets d’excellente qualité. ● Tension d’entrée : 100 - 240 V, 60 / 50Hz ● Consommation : 520W ● Canaux DMX : 26, 31 canaux ●...

  • Page 9: Panneau Avant

    Infinity iB-16R Panneau avant Schéma 1 01) Lentille 02) Écran LCD + boutons de contrôle Panneau arrière Schéma 2 03) Entrée du connecteur de signal DMX à 5 broches 04) Sortie du connecteur de signaux DMX à 5 broches 05) Interrupteur d’alimentation ON / OFF 06) Connexion de mise à...

  • Page 10: Installation

    Infinity iB-16R Installation Retirez tout le matériel d’emballage de l’Infinity iB-16R. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

  • Page 11: Réglage De La Lampe

    Infinity iB-16R Réglage de la lampe Vous pouvez régler la position de la lampe en tournant les vis G et H. La position de la lampe est réglée en usine. Comme les lampes qui peuvent être utilisées sont différentes d’un fabricant à l’autre, il peut s’avérer nécessaire d’ajuster la position.

  • Page 12: Modes De Contrôle

    02) Branchez le bout du cordon d’alimentation sur une prise secteur. 03) Lorsque l’Infinity n’est pas connectée par un câble DMX, elle fonctionne en tant qu’appareil autonome. Veuillez consulter les pages 17-23 pour en savoir plus sur le mode autonome.

  • Page 13: Plusieurs Infinity (Contrôle Dmx)

    02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). 03) Utilisez un câble XLR à 3 ou 5 broches pour connecter l’Infinity et d’autres appareils. 04) Reliez les appareils conformément au schéma 7. Connectez la prise sortie (out) de la première unité...

  • Page 14: Câblage De L'appareil

    Distance maximum de ligne DMX recommandée : 100 mètres. Nombre maximum recommandé d’appareils sur une ligne DMX : 30. Nombre maximum d’Infinity recommandé sur un câble d’alimentation @110 V : 2. Nombre maximum d’Infinity recommandé sur un câble d’alimentation @240 V : 4.

  • Page 15: Panneau De Contrôle

    Ainsi, l’adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + +31 = 32 (032) ; celle de la troisième Infinity devrait être 32 + +31 = 63 (063), etc.

  • Page 16: Vue D'ensemble

    Infinity iB-16R L’écran s’éteint au bout de 40 secondes Si vous n’appuyez sur aucun bouton pendant 40 secondes, l’affichage s’éteindra. Pour allumer l’affichage, appuyez sur l’un des boutons décrits plus haut. Une fois que vous avez appuyé sur ce bouton, l’écran s’allume.
  • Page 17 Infinity iB-16R Code commande : 41532...

  • Page 18: Options Du Menu Principal

    Infinity iB-16R Options du menu principal Adresses DMX Edit Mode (mode édition) Menu des réglages Programmes intégrés Mode test Informations Accueil Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Ce menu vous permet de définir l’adressage DMX.

  • Page 19: Edit Mode (Mode Édition)

    Infinity iB-16R 05) Une fois l’adresse DMX définie, appuyez sur le bouton sauvegarder les paramètres. 2. Edit Mode (mode édition) Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour confirmer.

  • Page 20: Durée De Vie

    Infinity iB-16R 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 16 modes différents. Utilisez les boutons Up / Down pour sélectionner le mode requis : 03) Une fois le mode sélectionné, appuyez sur les boutons pour choisir NO ou YES.

  • Page 21: 3,2. Réglages De La Lampe

    Infinity iB-16R 03) Appuyez sur les boutons pour sélectionner le chiffre que vous souhaitez modifier. 04) Appuyez sur les boutons pour modifier les valeurs. 3,2. Réglages de la lampe Avec ce menu, vous pouvez définir les paramètres de la lampe.

  • Page 22: Reset (Réinitialisation)

    Infinity iB-16R 3.4. Reset (réinitialisation) Ce menu vous permet de réinitialiser les réglages de l’appareil. 01) Dans le menu des paramètres, appuyez sur les boutons , choisissez RESET FUNCTION (réinitialiser fonction) et appuyez sur le bouton pour ouvrir le menu.

  • Page 23: Menu De Test

    Infinity iB-16R 5. Menu de test Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. 03) Appuyez sur les boutons pour choisir l’un des 2 modes :...

  • Page 24: Informations Concernant Le Système

    Infinity iB-16R 6. Informations concernant le système Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. 03) L’écran ci-dessous apparaît : 04) Vous pouvez désormais surveiller l’état de l’appareil.
  • Page 25 Infinity iB-16R 8 - 76 Fréquence du flash de stroboscope, allant de lente à rapide 77 - 145 Stroboscope avec pulsation, lent à rapide 146 - 215 Stroboscope aléatoire, lent à rapide 216 - 255 Obturateur ouvert Canal 8 – anneau rouge les canaux 6 et 7 doivent être ouverts...
  • Page 26 Infinity iB-16R 144 - 153 Amber / CTB 154 - 162 CTB / CTO full 163 - 171 CTO full/½ CTO 172 - 180 ½ CTO / UV 181 - 187 UV / Open White 188 - 219 Flux de couleur dans le sens contraire des aiguilles d’une montre (CCW), de rapide à...
  • Page 27 Infinity iB-16R 36 - 41 Gobo 6 42-47 Gobo 7 48 - 53 Gobo 8 54 - 63 Gobo 9 64 - 73 Gobo 9 rotatif avec effet shake, de lent à rapide 74 - 79 Gobo 8 rotatif avec effet shake, de lent à rapide 80 - 85 Gobo 7 rotatif avec effet shake, de lent à...
  • Page 28 Infinity iB-16R Canal 23 – rotation du prisme 2 le canal 22 doit être réglé sur une valeur comprise entre 5 et 255 0 - 127 Indexation du prisme 128 - 189 Rotation du prisme dans le sens des aiguilles d’une montre, de lente à rapide 190 - 193 Arrêt...

  • Page 29: Canaux

    Infinity iB-16R 31 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre).
  • Page 30 Infinity iB-16R 240 - 247 Stroboscope aléatoire, lent à rapide 248 - 255 Obturateur ouvert Canal 14 – roue colorée les canaux 11 et 13 doivent être ouverts 0 - 3 Open White 4 - 7 8 - 11 Orange...
  • Page 31 Infinity iB-16R 68 - 71 Effet Gobo 3 shake statique, de lent à rapide 72 - 75 Effet Gobo 4 shake statique, de lent à rapide 76 - 79 Effet Gobo 5 shake statique, de lent à rapide 80 - 83 Effet Gobo 6 shake statique, de lent à...
  • Page 32 Infinity iB-16R Canal 20 – mise au point automatique 0 - 10 Pas de fonction 11 - 255 Mise au point activé Afin que la mise au point fonctionne correctement, suivez les étapes suivantes : 01) Réglez le canal 20 entre 11 et 255.
  • Page 33 Infinity iB-16R 110 - 119 Extinction de la roue de gobo pendant ses mouvements après 3 secondes 120 - 129 Extinction de la roue de gobo pendant ses mouvements désactivée après 3 secondes 130 - 139 Lampe allumée 140 - 149 Réinitialisation de l’orientation / inclinaison après 3 secondes...

  • Page 34: Réglages Des Canaux

    Infinity iB-16R Réglages des canaux Code commande : 41532...

  • Page 35: Maintenance

    04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L’iB-16R ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à...

  • Page 36: Taille De Gobo

    Infinity iB-16R Taille de gobo 01) Déconnectez l’alimentation et placez l’interrupteur sur la position OFF. 02) Assurez-vous que la taille du gobo que vous voulez insérer est identique. Pour vérifier ce point, référez-vous au schéma ci-dessous. Schéma 9 Remplacement d’un gobo faisant partie de la roue de gobo rotative Schéma 10...

  • Page 37: Orientation Du Gobo En Verre

    Infinity iB-16R 05) Soulevez délicatement le porte-gobo de 10°, puis retirez doucement le gobo de son emplacement. Schéma 11 06) Sortez très soigneusement le gobo de son support à l’aide d’une pince. 07) Placez le nouveau gobo dans le porte-gobo. Remettez la pince à anneau en place en exerçant une légère pression dessus Vous pouvez le faire à...

  • Page 38: Roues De Gobo Rotatives / Statiques Et Roue Colorée

    Infinity iB-16R Roues de gobo rotatives / statiques et roue colorée Roue de gobo statique Roue de gobo rotative Roue colorée Code commande : 41532...

  • Page 39: Résolution Des Problèmes

    03) Fusible. Remplacez le fusible. Reportez-vous à la page 34 pour remplacer le fusible. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie.
  • Page 40 Infinity iB-16R Problème Cause(s) probable(s) Solution ● Vérifiez si l’appareil est allumé et les Un ou plusieurs L’alimentation est défectueuse câbles sont correctement branchés. appareils ne fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...

  • Page 41: Spécifications Du Produit

    Infinity iB-16R Spécifications du produit Modèle : Infinity iB-16R Tension d’entrée : 100-240 V C.A., 50 / 60 Hz Consommation : 520 W (pleine puissance) Raccordement DMX : 30 unités Fusible : F10AL/250 V Dimensions : 430 x 405 x 640 mm (l x L x H)

  • Page 42: Dimensions

    Infinity iB-16R Dimensions Code commande : 41532...

  • Page 43: Remarques

    Infinity iB-16R Remarques Code commande : 41532...
  • Page 44 ©2019 Infinity...
