Infinity iM-2515 Manuel D'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

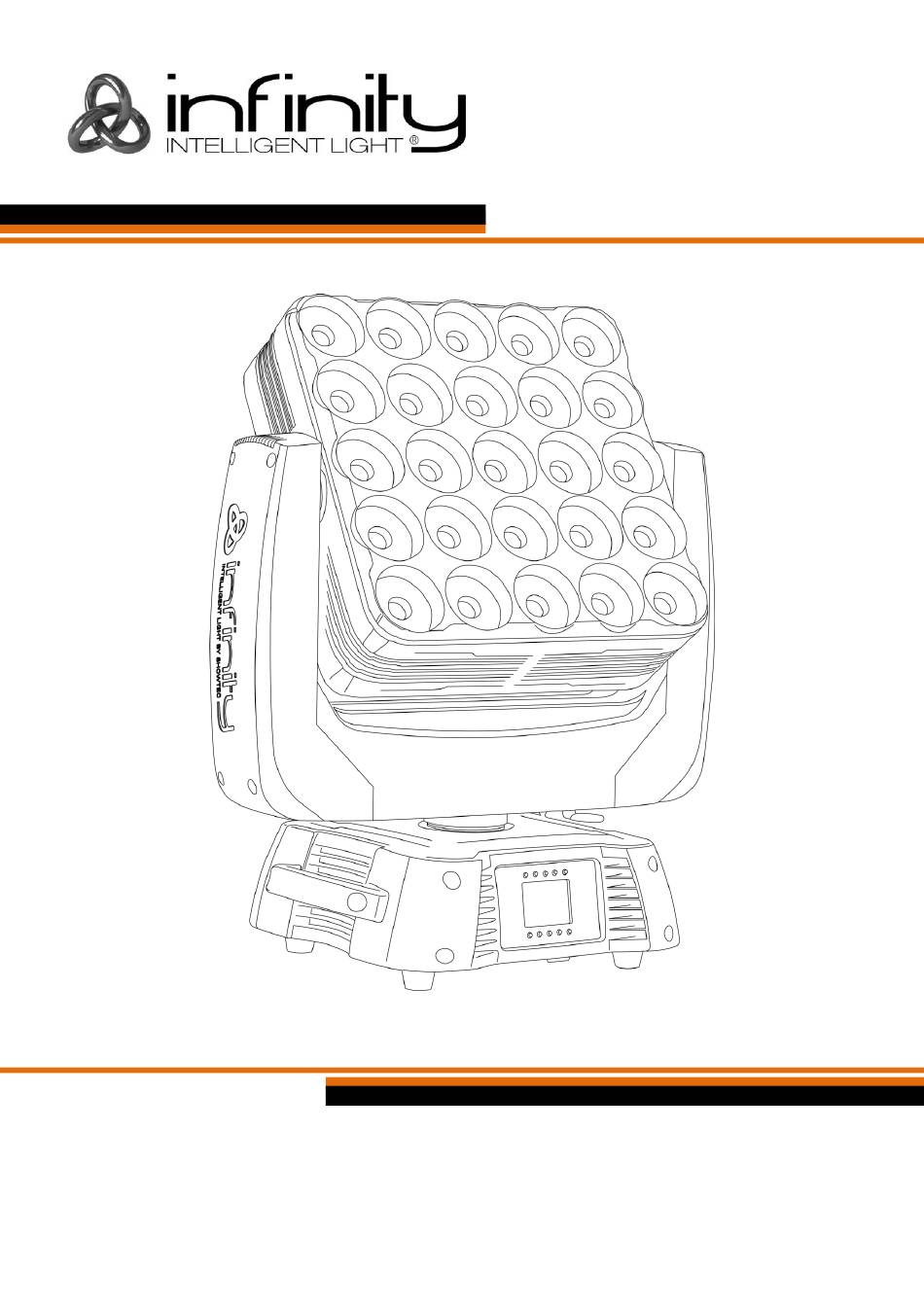

MANUEL D'UTILISATEUR
FRANÇAIS
Infinity iM-2515
V3
Code commande : 41560
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour Infinity iM-2515

Sommaire des Matières pour Infinity iM-2515

  • Page 1 MANUEL D’UTILISATEUR FRANÇAIS Infinity iM-2515 Code commande : 41560 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Panneau avant ................................9 Panneau arrière ................................10 Installation ..................................10 Réglage et utilisation ..............................10 Modes de contrôle ..............................11 Une Infinity (autonome) ............................11 Plusieurs Infinitys (contrôle maître/esclave) ......................11 Plusieurs Infinitys (contrôle DMX) ...........................11 Plusieurs Infinitys (contrôle ArtNet) ........................13 Câblage de l’appareil...............................14 Câblage des données...............................14 Panneau de contrôle..............................15...
  • Page 3 Infinity iM-2515 Absence de réponse au DMX ..........................54 Spécifications du produit ...............................57 Dimensions ..................................59 Code commande : 41560...

  • Page 4: Avertissement

    Infinity iM-2515 Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le...

  • Page 5: Important

    Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez l’unité correctement (de préférence dans son emballage d’origine) et renvoyez-la à votre revendeur Showtec pour révision.

  • Page 6: Conditions D'utilisation

    Confiez cette tâche à un revendeur autorisé ! Procédure : ● Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer l’Infinity avec le support de montage sur le système de fixation.

  • Page 7: Branchement À La Prise Secteur

    Infinity iM-2515 L’Infinity peut être placée sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur.

  • Page 8: Instructions De Renvoi

    Infinity iM-2515 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).

  • Page 9: Description De L'appareil

    Infinity iM-2515 Description de l’appareil Caractéristiques L’Infinity iM-2515 est une lyre dotée d’une grande puissance en sortie et d’effets d’excellente qualité. ● Tension d’entrée : 100-240 V C.A., 50/60 Hz ● Consommation : 510 W ● Canaux DMX : 23, 123, 100 +15 canaux ●...

  • Page 10: Panneau Avant

    Infinity iM-2515 Panneau avant Schéma 1 01) 25 LEDs RGBW 4-en-1 Osram Ostar de 15 W 02) Écran LCD + boutons de commande Code commande : 41560...

  • Page 11: Panneau Arrière

    11) Sortie du connecteur de signal DMX à 3 broches Installation Retirez tout le matériel d’emballage de l’Infinity iM-2515. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

  • Page 12: Modes De Contrôle

    01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140/70141). 03) Utilisez un câble XLR à 3 ou 5 broches pour connecter l’Infinity et d’autres appareils. Code commande : 41560...
  • Page 13 Infinity iM-2515 04) Reliez les unités conformément au schéma 4. Raccordez la prise Out du système DMX à la prise In du deuxième appareil à l’aide d’un câble DMX. Recommencez pour raccorder la seconde, la troisième et la quatrième unité.

  • Page 14: Plusieurs Infinitys (Contrôle Artnet)

    03) Utilisez un câble CAT-5/CAT-6 pour connecter votre contrôleur ArtNet à la prise entrée (in) Ethernet de l’appareil. 04) Reliez tous les Infinity en raccordant la prise sortie (out) Ethernet de la première unité avec la prise entrée (in) de la deuxième unité à l’aide d’un câble CAT-5/CAT-6.

  • Page 15: Câblage De L'appareil

    Infinity iM-2515 Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave. Le nombre combiné...

  • Page 16: Panneau De Contrôle

    Ainsi, l’adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + +123 = 124 (124) ; celle de la troisième Infinity devrait être 124 + +123 = 247 (247), etc.

  • Page 17: Vue D'ensemble

    Infinity iM-2515 Si vous n’appuyez sur aucun bouton pendant 40 secondes, l’affichage s’éteindra. Pour allumer l’affichage, appuyez sur l’un des boutons décrits plus haut. Une fois que vous avez appuyé sur ce bouton, l’écran s’allume. Vue d’ensemble Code commande : 41560...
  • Page 18 Infinity iM-2515 Code commande : 41560...

  • Page 19: Options Du Menu Principal

    Infinity iM-2515 Options du menu principal Adressage DMX (« DMX address ») Mode édition (« Edit Mode ») Menu des réglages Programmes intégrés Mode test Info Home (accueil) Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1.

  • Page 20: Paramètres Artnet (Mode Artnet + Dmx)

    Infinity iM-2515 03) Une fois l’adresse DMX définie, appuyez sur le bouton pour la sauvegarder. 1.2. Paramètres ArtNet (mode Artnet + DMX) 01) Activer le mode Art + DMX (100+15) (voir 2. Mode édition, page 19) 02) Appuyez sur le bouton pour confirmer.

  • Page 21: Menu Des Réglages

    Infinity iM-2515 3. Menu des réglages Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. Vous pouvez choisir entre 18 modes différents.

  • Page 22: Durée De Vie

    Infinity iM-2515 03) Choisissez la couleur souhaitée, appuyez sur le bouton et appuyez sur les boutons pour définir la valeur. La plage de réglage est comprise entre 100 et 255, de sombre à luminosité maximale 04) Vous pouvez combiner les couleurs RED (rouge), GREEN (vert) et BLUE (bleu) pour créer une très vaste gamme de couleurs.

  • Page 23: Reset (Réinitialisation)

    Infinity iM-2515 03) L’écran ci-dessous apparaît : 04) Appuyez sur les boutons pour choisir l’une des 4 options suivantes : ● Mode contrôle (ArtNet, DMX, ArtNet + DMX, ArtNet) ● DHCP ArtNet (s’il est réglé sur ON, l’appareil reçoit l’adresse IP du routeur. S’il est réglé sur OFF, vous pouvez attribuer l’adresse IP souhaitée à...

  • Page 24: Menu De Test

    Infinity iM-2515 02) Appuyez sur le bouton pour entrer dans ce menu. 03) Appuyez sur les boutons pour choisir l’un des programmes intégrés souhaités. 04) Appuyez sur le bouton pour confirmer votre choix. 05) Appuyez sur les boutons pour choisir YES ou NO et appuyez sur le bouton pour activer le programme intégré...
  • Page 25 Infinity iM-2515 05) Si vous avez choisi le mode Test automatique, l’appareil testera automatiquement toutes ses fonctions. 06) Si vous avez choisi le mode Test manuel, appuyez sur les boutons pour choisir l’option souhaitée. 07) Utilisez les boutons pour changer la valeur de 0 à 255.

  • Page 26: Informations Concernant Le Système

    Infinity iM-2515 6. Informations concernant le système Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. 03) L’écran ci-dessous apparaît : 04) Vous pouvez désormais contrôler la version actuelle du logiciel de l’appareil, le mode actif en cours,...

  • Page 27: Canaux Dmx

    Infinity iM-2515 Canaux DMX 23 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0-255, 128-centre).
  • Page 28 Infinity iM-2515 128-255 Rotation dans le sens des aiguilles d’une montre, de lent à rapide Code commande : 41560...
  • Page 29 Infinity iM-2515 Canal 8 – rouge les canaux 20 et 21 doivent être ouverts et le canal 13 doit être fermé 0-255 Réglage graduel du rouge, de sombre à plus clair Canal 9 – vert les canaux 20 et 21 doivent être ouverts et le canal 13 doit être fermé...
  • Page 30 Infinity iM-2515 28-29 30-31 32-33 34-35 36-37 38-39 40-41 42-43 44-45 46-47 48-49 50-51 52-53 54-55 56-57 58-59 60-61 62-63 64-65 66-67 68-69 70-71 72-73 74-75 76-77 78-79 80-81 82-83 Motif 1 84-85 Motif 2 86-87 Motif 3 88-89 Motif 4...
  • Page 31 Infinity iM-2515 138-139 Motif 29 140-141 Motif 30 142-143 Motif 31 144-145 Motif 32 146-147 Motif 33 148-149 Motif 34 150-151 Motif 35 152-153 Motif 36 154-155 LED 1 156-157 LED 2 158-159 LED 3 160-161 LED 4 162-163 LED 5...
  • Page 32 Infinity iM-2515 250-251 Motif 59 252-253 Motif 60 254-255 Les 25 LEDs allumées Code commande : 41560...
  • Page 33 Infinity iM-2515 Canal 15 – programmes couleur le canal 8, 11 ou 13 doit être ouvert et les canaux 20-21 doivent être ouverts 0-15 Non fonctionnel 16-17 Programme couleur intégré 1 18-19 Programme couleur intégré 2 20-21 Programme couleur intégré 3 22-23 Programme couleur intégré...
  • Page 34 Infinity iM-2515 118-119 Programme couleur intégré 52 120-121 Programme couleur intégré 53 122-123 Programme couleur intégré 54 124-125 Programme couleur intégré 55 126-127 Programme couleur intégré 56 128-129 Programme couleur intégré 57 130-131 Programme couleur intégré 58 132-133 Programme couleur intégré 59 134-135 Programme couleur intégré...
  • Page 35 Infinity iM-2515 228-229 Programme couleur fixe intégré 47 230-231 Programme couleur fixe intégré 48 232-233 Programme couleur fixe intégré 49 234-235 Programme couleur fixe intégré 50 236-237 Programme couleur fixe intégré 51 238-239 Programme couleur fixe intégré 52 240-241 Programme couleur fixe intégré 53 242-243 Programme couleur fixe intégré...
  • Page 36 Infinity iM-2515 0-19 Fermé 20-24 Obturateur ouvert 25-64 Effet de stroboscope 1, de rapide à lent 65-69 Obturateur ouvert 70-84 Effet de stroboscope 2 (rapide on et lent off), de rapide à lent 85-89 Obturateur ouvert 90-104 Effet de stroboscope 3 (rapide on et lent off), de rapide à lent...
  • Page 37 Infinity iM-2515 152-167 Programme 10 168-183 Programme 11 184-199 Programme 12 200-215 Programme 13 216-231 Programme 14 232-247 Programme 15 248-255 Programme 16 Code commande : 41560...

  • Page 38: 123 Canaux

    Infinity iM-2515 123 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0-255, 128-centre).
  • Page 39 Infinity iM-2515 Canal 8 – rouge les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé 0-255 Réglage graduel du rouge, de sombre à plus clair Canal 9 – vert les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé...
  • Page 40 Infinity iM-2515 Blanc, 3 200 K Blanc, 4 200 K Blanc, 5 600 K 9-10 Blanc, 8 000 K Bleu (R=0, G=0, B=255, W=0 12-48 R=0, G-, B=255, W=0 Cyan (R=0, G=255, B=255, W=0) 50-86 R=0, G=255, B-, W=0 Vert (R=0, G=255, B=0, W=0)
  • Page 41 Infinity iM-2515 72-73 74-75 76-77 78-79 80-81 82-83 Motif 1 84-85 Motif 2 86-87 Motif 3 88-89 Motif 4 90-91 Motif 5 92-93 Motif 6 94-95 Motif 7 96-97 Motif 8 98-99 Motif 9 100-101 Motif 10 102-103 Motif 11...
  • Page 42 Infinity iM-2515 182-183 LED 15 184-185 LED 16 186-187 LED 17 188-189 LED 18 190-191 LED 19 192-193 LED 20 194-195 LED 21 196-197 LED 22 198-199 LED 23 200-201 LED 24 202-203 LED 25 204-205 Motif 37 206-207 Motif 38...
  • Page 43 Infinity iM-2515 44-45 Programme couleur intégré 15 46-47 Programme couleur intégré 16 48-49 Programme couleur intégré 17 50-51 Programme couleur intégré 18 52-53 Programme couleur intégré 19 54-55 Programme couleur intégré 20 56-57 Programme couleur intégré 21 58-59 Programme couleur intégré 22 60-61 Programme couleur intégré...
  • Page 44 Infinity iM-2515 154-155 Programme couleur fixe intégré 10 156-157 Programme couleur fixe intégré 11 158-159 Programme couleur fixe intégré 12 160-161 Programme couleur fixe intégré 13 162-163 Programme couleur fixe intégré 14 164-165 Programme couleur fixe intégré 15 166-167 Programme couleur fixe intégré 16 168-169 Programme couleur fixe intégré...
  • Page 45 Infinity iM-2515 1-127 Rotation dans le sens des aiguilles d’une montre, de lent à rapide 128-255 Rotation dans le sens inverse des aiguilles d’une montre, de lent à rapide Canal 117 – effet de fondu des LEDs 0-255 Effet de fondu des LEDs, de OFF à élevé...
  • Page 46 Infinity iM-2515 205-209 Obturateur ouvert 210-224 Effet de stroboscope 9 (lumière stroboscopique se désagrégeant graduellement), de rapide à lent 225-229 Obturateur ouvert 230-244 Effet de stroboscope 10 (stroboscope avec pulsation), de rapide à lent 245-255 Obturateur ouvert Canal 122 – fonctions...

  • Page 47: 100+15 Canaux (Artnet + Mode Dmx)

    Infinity iM-2515 100+15 canaux (ArtNet + mode DMX) ArtNet Canal 1 – rouge 1 les canaux DMX 12 et 13 doivent être ouverts 0-255 Réglage graduel du rouge, de sombre à plus clair Canal 2 – vert 1 les canaux DMX 12 et 13 doivent être ouverts 0-255 Réglage graduel du vert, de sombre à...
  • Page 48 Infinity iM-2515 Canal 8 – blanc 2 les canaux DMX 12 et 13 doivent être ouverts 0-255 Réglage graduel du blanc, de sombre à plus clair ● ● ● ● ● ● ● ● ● Canal 97 – rouge 25 les canaux DMX 12 et 13 doivent être ouverts...
  • Page 49 Infinity iM-2515 Canal 8 – rouge les canaux DMX 12 et 13 doivent être ouverts 0-255 Réglage graduel du rouge, de sombre à plus clair Canal 9 – vert les canaux DMX 12 et 13 doivent être ouverts 0-255 Réglage graduel du vert, de sombre à plus clair Canal 10 –...

  • Page 50: Réglages Des Canaux

    Infinity iM-2515 125-129 Ventilateur de refroidissement à pleine vitesse après 5 secondes 130-134 Ventilateur de refroidissement en fonction de la température après 5 secondes 135-139 Variateur d’intensité rapide après 5 secondes 140-144 Variateur d’intensité lent après 5 secondes 145-255 Non fonctionnel Canal 15 –...
  • Page 51 Infinity iM-2515 Schéma 7 Code commande : 41560...

  • Page 52: Connecter À Un Réseau

    03) Réglez l’univers de la première Infinity sur 1. 04) Réglez la première adresse DMX de l’Infinity sur 001. 05) Si vous avez atteint la limite DMX de 512 canaux en connectant plusieurs Infinity, réglez l’univers de l’Infinity suivant sur 2 et son adresse DMX sur 001.

  • Page 53: Comment Fabriquer Un Fil De Transmission Des Données

    Comment fabriquer un fil de transmission des données Un câble ETHERNET standard peut être utilisé pour remplacer un câble de données chargé de transmettre les informations à l’iM-2515. Veuillez suivre les instructions ci-dessous pour fabriquer un fil NET de qualité supérieure.

  • Page 54: Maintenance

    04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L’iM-2515 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à...

  • Page 55: Résolution Des Problèmes

    03) Fusible. Remplacez le fusible. Reportez-vous à la page 49 pour remplacer le fusible. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie.
  • Page 56 Infinity iM-2515 Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil est allumé Un ou plusieurs et que les câbles sont L’alimentation est défectueuse appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
  • Page 57 Infinity iM-2515 Code commande : 41560...

  • Page 58: Spécifications Du Produit

    Infinity iM-2515 Spécifications du produit Modèle Infinity iM-2515 Tension d’entrée 100-240 V C.A., 50/60 Hz Consommation 510 W (pleine puissance) Raccordement DMX 30 unités Fusible F10AL/250 V Dimensions 470 x 295 x 580 mm (l x L x H) Poids...
  • Page 59 Infinity iM-2515 service@highlite.com Adresse électronique : Code commande : 41560...

  • Page 60: Dimensions

    Infinity iM-2515 Dimensions Code commande : 41560...
  • Page 61 Infinity iM-2515 Code commande : 41560...
  • Page 62 ©2017 Infinity...
