Manuels Connexes pour Infinity iW-741 RDM
Sommaire des Matières pour Infinity iW-741 RDM

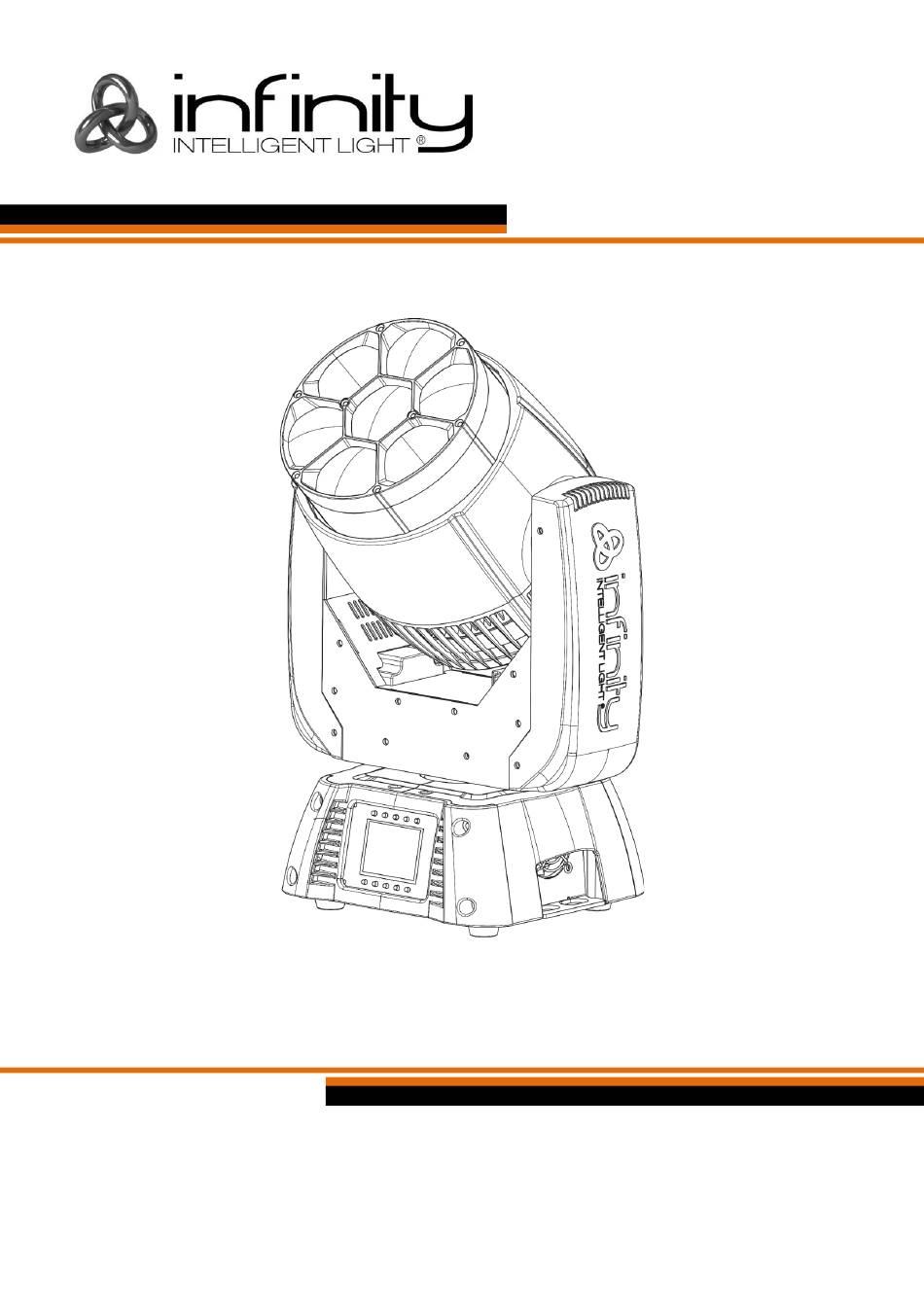

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Infinity iW-741 RDM Code commande : 41528 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Panneau arrière ................................10 Installation ..................................10 Réglage et utilisation ..............................10 Modes de contrôle ..............................11 Une Infinity (programmes intégrés) ........................11 Plusieurs Infinity (contrôle maître / esclave) .......................11 Plusieurs Infinity (contrôle DMX) ..........................12 Câblage de l’appareil...............................13 Câblage des données...............................13 Panneau de contrôle..............................14 Mode de contrôle ..............................14 Adressage DMX ................................14... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Infinity iW-741 RDM avec câble PowerCON (1,4 m) 1 support de montage sur structure ... -
Page 4: Important
La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 5: Conditions D'utilisation
Infinity iW-741 RDM L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’Infinity. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à... - Page 6 Infinity iW-741 RDM Procédure : Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer l’appareil avec le support de montage sur le système de fixation.
-
Page 7: Branchement À La Prise Secteur
Infinity iW-741 RDM Montage d’un collier sur la face inférieure de la lyre Infinity Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. -
Page 8: Instructions De Renvoi
Infinity iW-741 RDM Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 9: Description De L'appareil

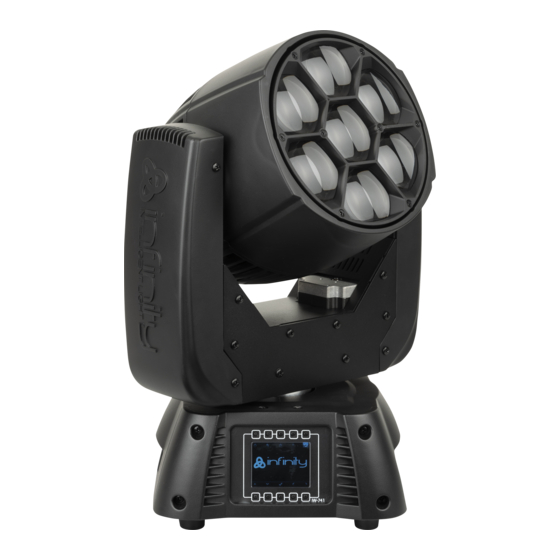

Infinity iW-741 RDM Description de l’appareil Caractéristiques L’Infinity iW-741 RDM est une lyre de grande puissance dotée d’excellents effets. Mouvements ultrarapides Fréquence du taux de rafraîchissement sélectionnable par DMX Tension d’entrée : 100 - 240 V C.A. 50 / 60Hz (auto-calibrage) ... -
Page 10: Présentation
Infinity iW-741 RDM Présentation Schéma 01 01) 7 x Osram RGBW 4-en-1 de 40 W 02) Boutons de contrôle + écran LCD Angle de faisceau 3,6° avec réglage électronique Angle de faisceau 60° avec réglage électronique Schéma 02 Code commande : 41528... -
Page 11: Panneau Arrière
08) Sortie du connecteur de signal DMX à 3 broches Installation Retirez tout le matériel d’emballage de l’Infinity iW-741 RDM. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 12: Modes De Contrôle
02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). 03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Lorsque l’Infinity n’est pas connectée par un câble DMX, elle fonctionne en tant qu’appareil autonome. -
Page 13: Plusieurs Infinity (Contrôle Dmx)
03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Utilisez un câble XLR à 3 broches pour connecter l’Infinity et les autres appareils. 05) Reliez les appareils conformément au schéma 05. Connectez un câble DMX entre la sortie (OUT) DMX de la première unité... -
Page 14: Câblage De L'appareil
(0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • Adaptateur DMX DAP Audio : 3 broches/5 broches Code commande FLA30. L’Infinity iW-741 RDM peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 41528... -
Page 15: Panneau De Contrôle
Ainsi, l’adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + 20 = 21 (021) ; celle de la troisième Infinity devrait être 21 + 20 = 41 (041), etc. -
Page 16: Vue D'ensemble
Infinity iW-741 RDM Vue d’ensemble Code commande : 41528... -
Page 17: Options Du Menu Principal
Haut Menu édition Mode réglages OK/Enter Réglage de l’adresse Gauche Écran précédent / logo Infinity Droite 1. Adressage DMX Ce menu vous permet de définir l’adressage DMX. 01) Appuyez sur le bouton 02) Appuyez sur le bouton pour confirmer. Vous pouvez sélectionner 512 adresses DMX différentes. -
Page 18: Mode Édition
07) Si vous avez choisi le MASTER MODE, appuyez sur les boutons pour choisir NO ou YES. 08) Si vous choisissez NO dans le MASTER MODE, l’Infinity sera configurée comme appareil esclave et son fonctionnement sera identique à celui de l’appareil maître. -
Page 19: Menu Réglages
Infinity iW-741 RDM 3. Menu réglages Ce menu vous permet de configurer les réglages que vous souhaitez utiliser. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 18 modes différents. 03) Utilisez les boutons pour sélectionner le mode requis :... -
Page 20: Durée De Fonctionnement
Infinity iW-741 RDM 3.2. Durée de fonctionnement Ce menu vous permet de réinitialiser les compteurs de l’appareil. 01) Appuyez sur les boutons pour choisir Life Time (durée de fonctionnement) et appuyez sur le bouton pour ouvrir le menu. 02) Appuyez sur les boutons pour choisir l’une des 3 options de réinitialisation suivantes :... -
Page 21: Programmes Intégrés
Infinity iW-741 RDM 4. Programmes intégrés Ce menu vous permet de choisir les programmes intégrés souhaités. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir 10 programmes intégrés différents. 03) Utilisez les boutons Up / Down pour sélectionner le programme requis. -
Page 22: Menu De Test
Infinity iW-741 RDM 5. Menu de test Avec ce menu, vous pouvez tester les fonctions de l’appareil automatiquement ou manuellement. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 2 tests différents. -
Page 23: Menu Informations
Infinity iW-741 RDM 6. Menu informations Ce menu vous permet d’accéder aux paramètres de plusieurs appareils. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. 03) Vous pouvez visualiser 7 paramètres. Code commande : 41528... -
Page 24: Canaux Dmx
Infinity iW-741 RDM Canaux DMX 20 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 25 Infinity iW-741 RDM Canal 13 – variateur d’intensité blanc 16 bits (les canaux 12, 16 et 17 doivent être réglés sur une valeur comprise entre 7 et 255 et le canal 18 entre 20 et 255 0 - 255 Réglage graduel fin du blanc de 0 à 100 % Canal 14 –...
- Page 26 Infinity iW-741 RDM 150 - 164 Stroboscope 6 (lent aléatoire on et rapide off), vitesse décroissante 165 - 169 Obturateur ouvert 170 - 184 Stroboscope 7 (stroboscope à impulsions), vitesse décroissante 185 - 189 Obturateur ouvert 190 - 204 Stroboscope 8 (stroboscope à impulsions aléatoire), vitesse décroissante...
-
Page 27: Canaux
Infinity iW-741 RDM 15 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la lyre réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 28 Infinity iW-741 RDM 126 - 162 R=255，G-，B=0，W=0 Rouge (R=255，G=0，B=0，W=0) 164 - 200 R=255，G=0，B+，W=0 Magenta (R=255，G=0，B=255，W=0) 202 - 238 R-，G=0，B=255，W=0 Bleu (R=0，G=0，B=255，W=0) 240 - 247 Fondu de couleurs, vitesse décroissante 248 - 255 Saut de couleurs, vitesse décroissante Canal 12 – variateur d’intensité (les canaux 5, 6, 7, 8, 9 et 10 doivent être réglés sur une valeur comprise entre 1 et 255 et le canal 13 doit être réglé...
- Page 29 Infinity iW-741 RDM 70 - 74 Tout réinitialiser après 3 secondes 75 - 79 Réservé 80 - 84 Réservé 85 - 89 Réservé 90 - 94 Réservé 95 - 99 Réservé 100 - 104 Réservé 105 - 109 Réservé 110 - 114 Réservé...
-
Page 30: Maintenance
04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. La lyre Showtec Infinity iW-741 RDM ne nécessite que très peu d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 31: Résolution Des Problèmes
04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie. 06) Rapportez l’appareil à votre revendeur Showtec. - Page 32 Infinity iW-741 RDM Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. Vérifiez si l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé. Remplacez le fusible. du tout. Les appareils se La console de contrôle n’est pas...
-
Page 33: Spécifications Du Produit
Infinity iW-741 RDM Spécifications du produit Modèle : Infinity iW-741 RDM Tension d’entrée : 100 - 240 V C.A. 50 / 60Hz (auto-calibrage) Consommation : 310 W (pleine puissance) Raccordement DMX : 30 pcs Alimentation en 120 V 3pcs Alimentation en @240 V... -
Page 34: Dimensions
Infinity iW-741 RDM Dimensions Code commande : 41528... -
Page 35: Remarques
Infinity iW-741 RDM Remarques Code commande : 41528... - Page 36 Infinity iW-741 RDM Code commande : 41528...
- Page 37 Infinity iW-741 RDM Code commande : 41528...
- Page 38 ©2019 Infinity...
