- Page 1 MANUEL FRANÇAIS Infinity iFX-615 V1 Code commande : 41551 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Installation ................................... 8 Réglage et fonctionnement ............................8 Modes de contrôle ............................... 9 Un Infinity (autonome) .............................. 9 Plusieurs Infinity (contrôle maître / esclave) ......................9 Plusieurs Infinity (contrôle DMX) ..........................10 Connexion de l’appareil ............................11 Câblage de données ..............................11 Panneau de contrôle..............................12 Mode de contrôle ..............................12... -
Page 3: Avertissement
Infinity iFX-615 Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le... -
Page 4: Important
Laissez l’appareil hors tension et à température ambiante. Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 5: Conditions D'utilisation
Lors de la fixation, du démontage ou de la mise en service de l’appareil, assurez-vous toujours que la zone située en-dessous est dégagée et qu'aucune personne non autorisée ne s'y trouve. L'Infinity peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier et des quick locks. -
Page 6: Branchement Au Secteur
Infinity iFX-615 Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Montage d’un collier sur la face inférieure de la tête mobile de l’Infinity Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. -
Page 7: Instructions De Retour
Infinity iFX-615 Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

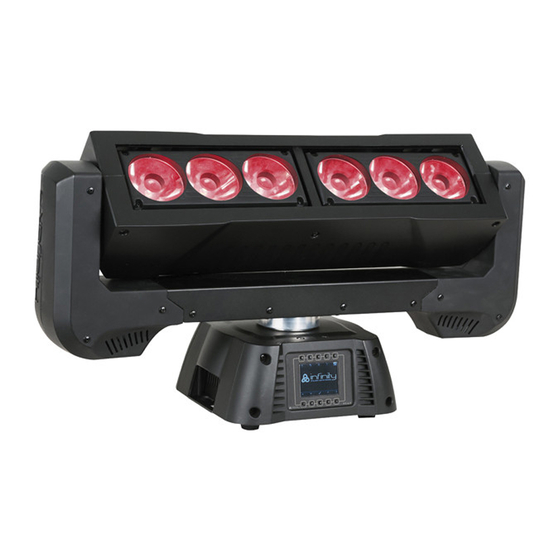

Infinity iFX-615 Description de l’appareil Caractéristiques L'Infinity iFX-615 est un appareil à tête mobile avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100-240 V C.A., 60 / 50Hz Consommation : 160W Source lumineuse : 6 x RGBW 4-en-1 Osram Ostar de 15W ... -
Page 9: Panneau Arrière
08) Entrée du connecteur d'alimentation Pro power 100-240 V Installation Retirez tout le matériel d'emballage de l'Infinity iFX-615. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Modes De Contrôle
02) Branchez le bout du cordon d’alimentation sur une prise secteur adéquate. 03) Lorsque l'Infinity n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil autonome. Veuillez consulter les pages 14-20 pour en savoir plus sur le mode autonome. -
Page 11: Plusieurs Infinity (Contrôle Dmx)
02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à 3 broches pour connecter l'Infinity et autres appareils. 04) Reliez les unités conformément au schéma 4. Raccordez la prise sortie (out) de l'unité DMX avec la prise entrée (in) de la deuxième unité... -
Page 12: Connexion De L'appareil
Infinity iFX-615 Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre... -
Page 13: Panneau De Contrôle
Si au moins deux Infinity partagent une même adresse, ils fonctionnent de la même manière. Contrôle : Après avoir défini les adresses de tous les Infinity, vous pouvez commencer à les faire fonctionner par le biais de vos consoles d’éclairage. -
Page 14: Vue D'ensemble
Infinity iFX-615 Vue d’ensemble Code commande : 41551... -
Page 15: Options Du Menu Principal
Infinity iFX-615 Options du menu principal Adresse DMX Mode édition Menu des réglages Programmes intégrés Mode test Informations Accueil Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX. -
Page 16: Mode Édition
Infinity iFX-615 2. Mode édition Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour confirmer. 3 modes sont disponibles. 03) Utilisez les boutons pour sélectionner le mode requis :... -
Page 17: Balance Des Couleurs
Infinity iFX-615 03) Utilisez les boutons pour sélectionner le mode requis : 04) Une fois celui-ci choisi, appuyez sur le bouton pour passer à l'édition. 05) Utilisez les boutons pour changer la valeur de NO à YES. 06) Certains menus disponibles ont des options différentes de la fonction YES ou NO normale : ... -
Page 18: Set Password
Infinity iFX-615 Set password 03) Si vous sélectionnez Time Counter ou Total Life Time, appuyez sur le bouton pour ouvrir le menu de sélection. 04) Appuyez sur les boutons pour choisir entre YES et NO. Appuyez sur le bouton pour confirmer. -
Page 19: Menu De Test
Infinity iFX-615 04) Appuyez sur le bouton pour confirmer votre choix. 05) Appuyez sur les boutons pour choisir YES ou NO et appuyez sur le bouton pour activer le programme intégré de votre choix. 5. Menu de test Avec ce menu, vous pouvez tester les fonctions de l’appareil. - Page 20 Infinity iFX-615 05) Si vous avez choisi le mode Test automatique, l'appareil testera automatiquement toutes ses fonctions. 06) Si vous avez choisi le mode Test manuel, appuyez sur les boutons pour choisir l'option souhaitée. 07) Utilisez les boutons pour changer la valeur de 0 à 255.
-
Page 21: Informations Concernant Le Système
Infinity iFX-615 6. Informations concernant le système Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner 02) Appuyez sur le bouton pour entrer dans ce menu. 03) L’écran ci-dessous apparaît : 04) Vous pouvez désormais contrôler la version actuelle du logiciel de l'appareil, le mode actif en cours,... - Page 22 Infinity iFX-615 Canal 7 – Inclinaison continue Non fonctionnel 1-127 Roulement dans le sens inverse des aiguilles d’une montre allant de lent à rapide 128-255 Roulement dans le sens des aiguilles d’une montre allant de lent à rapide Canal 8 – Rouge (cyan) le variateur et l’obturateur doivent être ouverts...
- Page 23 Infinity iFX-615 Canal 14 – Contrôle LED le variateur et l’obturateur, les canaux 8-11 ou 13 doivent être ouverts Non fonctionnel 10-13 LED 1 allumée 14-17 LED 2 allumée 18-21 LED 3 allumée 22-25 LED 4 allumée 26-29 LED 5 allumée 30-33 LED 6 allumée...
- Page 24 Infinity iFX-615 166-169 LED 1, 2, 3, 5 allumées 170-173 LED 2, 3, 4, 6 allumées 174-177 LED 1, 3, 4, 5 allumées 178-181 LED 2, 4, 5, 6 allumées 182-185 LED 1, 3, 5, 6 allumées 186-189 LED 1, 2, 4, 6 allumées 190-193 LED 1, 2, 4, 5 allumées...
- Page 25 Infinity iFX-615 Canal 16 – Vitesse du programme intégré LED le canal 15 doit être réglé sur une valeur comprise entre 16 et 255 Arrêt 1-127 De gauche à droite, de rapide à lent 128-255 De droite à gauche, de lent à rapide Canal 17 –...
- Page 26 Infinity iFX-615 150-164 Effet de stroboscope 6 (stroboscope aléatoire lent on et rapide off), de rapide à lent 165-169 Obturateur ouvert 170-184 Effet de stroboscope 7 (stroboscope avec pulsation), de rapide à lent 185-189 Obturateur ouvert 190-204 Effet de stroboscope 8 (stroboscope avec pulsation de fréquence aléatoire), de rapide à...
-
Page 27: Canaux
Infinity iFX-615 216-231 Programme intégré 14 232-247 Programme intégré 15 248-255 Programme intégré 16 49 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 28 Infinity iFX-615 Canal 12 – Rouge (cyan) LED 1 le variateur et l’obturateur doivent être ouverts 0-255 Réglage graduel Rouge, de sombre à plus clair Canal 13 – Vert (magenta) LED 1 le variateur et l’obturateur doivent être ouverts 0-255 Réglage graduel Vert, de sombre à...
- Page 29 Infinity iFX-615 Canal 37 – Macros couleurs le variateur et l’obturateur doivent être ouverts Non fonctionnel Blanc, 2700K. Blanc, 3200K. Blanc, 4200K. Blanc, 5600K. 9-10 Blanc, 8000K. Bleu (R=0, G=0, B=255, W=0) 12-48 R=0, G=0, B=255, W=0 Cyan (R=0, G=255, B=255, W=0)
- Page 30 Infinity iFX-615 74-77 LED 4 et 6 allumées 78-81 LED 1 et 5 allumées 82-85 LED 2 et 6 allumées 86-89 LED 1 et 4 allumées 90-93 LED 2 et 5 allumées 94-97 LED 3 et 6 allumées 98-101 LED 1, 2, 3 allumées 102-105 LED 2, 3, 4 allumées...
- Page 31 Infinity iFX-615 82-83 Programme intégré 34 (Macro LED) 84-85 Programme intégré 35 (Macro LED) 86-135 Programme intégré 36 (Macro LED principale) 136-137 Programme intégré 37 (Macro LED) 138-139 Programme intégré 38 (Macro LED) 140-141 Programme intégré 39 (Macro LED) ...
- Page 32 Infinity iFX-615 Canal 43 – Variateur des couleurs d'arrière-plan le canal 42 doit être ouvert, le canal 39 doit être réglé sur une valeur comprise entre 16 et 255 0-255 Variateur d'intensité, de OFF à full ON Canal 44 - variateur d’intensité master 0-255 Variateur d’intensité...
- Page 33 Infinity iFX-615 120-124 Ventilateurs : silencieux 125-129 Ventilateurs : pleine puissance 130-134 Ventilateurs : automatique 135-139 Variateur d'intensité rapide après 5 secondes 140-144 Variateur d'intensité lent après 5 secondes 145-255 Non fonctionnel Canal 49 – programmes intégrés de la lyre...
-
Page 34: Entretien
04) Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L'Infinity iFX-615 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 35: Dépannage
03) Fusible. Remplacez le fusible. Reportez-vous à la page 33 pour remplacer le fusible. 04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. 05) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie. - Page 36 Infinity iFX-615 Problème Cause(s) probable(s) Solution • Vérifiez que l’appareil est allumé Un ou plusieurs L’alimentation est défectueuse et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 37: Spécifications Du Produit
Infinity iFX-615 Spécifications du produit Modèle : Infinity iFX-615 Tension d’entrée : 100-240 V C.A., 60 / 50Hz Consommation : 160W Raccordement DMX : 30 pièces Fusible : F4AL / 250 V Dimensions : 590 x 200 x 320 mm (l x L x H) -
Page 38: Dimensions
Infinity iFX-615 Dimensions Code commande : 41551... -
Page 39: Remarque
Infinity iFX-615 Remarque Code commande : 41551... - Page 40 Infinity iFX-615 Code commande : 41551...
- Page 41 Infinity iFX-615 Code commande : 41551...
- Page 42 ©2016 Infinity...
