- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Infinity iW-720 RDM Code commande : 41524 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Installation ................................... 8 Réglage et utilisation ................................ 8 Modes de contrôle ............................... 9 Une Infinity (programmes intégrés) ........................9 Plusieurs Infinity (contrôle maître / esclave) ......................9 Plusieurs Infinity (contrôle DMX) ..........................10 Connexion de l’appareil ............................11 Câblage des données...............................11 Panneau de contrôle..............................12 Mode de contrôle ..............................12... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Infinity iW-720 RDM avec câble d’alimentation PowerCON True (0,9 m) Un support de montage sur structure ... - Page 4 Laissez l’appareil hors tension et à température ambiante. Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Confiez cette tâche à un revendeur autorisé ! Procédure : Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. Utilisez un collier pour fixer la lyre avec le support de montage au système de fixation. - Page 6 Infinity iW-720 RDM L’Infinity peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Montage d’un collier sur la face inférieure de la lyre de l’Infinity Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures...
-
Page 7: Branchement À La Prise Secteur
Infinity iW-720 RDM Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. Veillez à toujours connecter le câble de la bonne couleur au bon endroit. International Câble UE Câble Royaume- Câble USA Broche MARRON... -
Page 8: Description Du Système

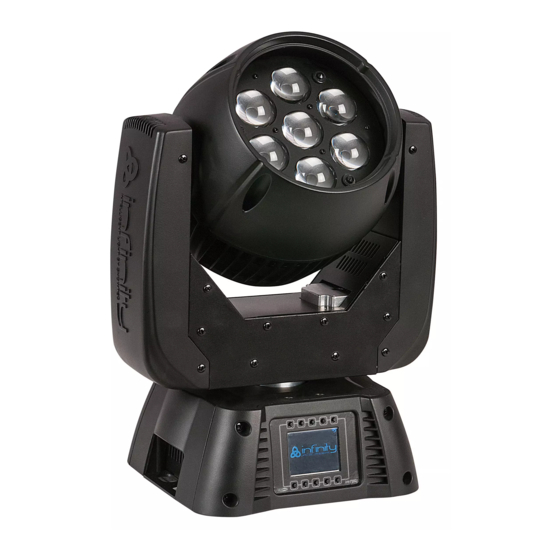

Infinity iW-720 RDM Description du système Caractéristiques L’Infinity iW-720 RDM est une lyre de grande puissance dotée d’excellents effets. Tension d’entrée : 100 - 240 V C.A. Consommation : 170 W Source lumineuse : 7 LED RGBW 4-en-1 Osram Ostar de 20 W ... -
Page 9: Panneau Arrière
Installation Retirez tout le matériel d’emballage de l’Infinity iW-720 RDM. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les fils. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Modes De Contrôle
Utilisez toujours un câble de sécurité (code de produit 70140/70141). Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Lorsque l’Infinity n’est pas connectée par un câble DMX, elle fonctionne en tant qu’appareil autonome. 05) Veuillez consulter la page 16 pour en savoir plus sur les programmes intégrés. -
Page 11: Plusieurs Infinity (Contrôle Dmx)
03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Utilisez un câble XLR à 3 broches pour connecter l’Infinity et autres appareils. 05) Reliez les appareils conformément au schéma 04. Connectez un câble DMX entre la sortie (OUT) DMX de la première unité... -
Page 12: Connexion De L'appareil
(0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). L’Infinity iW-720 RDM peut être utilisée avec une console de contrôle en mode contrôle ou sans console en mode autonome. -
Page 13: Panneau De Contrôle
Cependant, l’adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + 29 = 30 (030) ; celle de la troisième Infinity devrait être 30 + 29 = 59 (059), etc. -
Page 14: Vue D'ensemble
Infinity iW-720 RDM Vue d’ensemble Code commande : 41524... -
Page 15: Options Du Menu Principal
Infinity iW-720 RDM Options du menu principal Adressage DMX Mode édition Menu des réglages Programmes intégrés Menu de test Menu informations Home (accueil) Haut Menu édition Mode réglages Réglage de l’adresse Gauche Logo Infinity Droite 1. Adressage DMX Grâce à ce menu, vous pouvez définir l’adressage DMX. -
Page 16: Mode Édition
Infinity iW-720 RDM 2. Mode édition Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 4 modes différents. 03) Utilisez les boutons Haut / Bas pour sélectionner le mode requis. -
Page 17: Programmes Intégrés
Infinity iW-720 RDM 05) Deux menus permettent d’accéder à des options plus approfondies qui évitent de se limiter aux réponses YES / NO : Angle d’orientation : 540°, 360°, 180° Angle d’inclinaison : 270°, 180°, 90° Vitesse orientation / inclinaison Rapide, lent... -
Page 18: Menu De Test
Infinity iW-720 RDM 5. Menu de test Ce menu vous permet de configurer le mode choisi. 01) Appuyez sur le bouton et sélectionnez 02) Appuyez sur le bouton pour confirmer. Vous pouvez choisir entre 2 modes différents. 03) Utilisez les boutons Haut / Bas pour sélectionner le mode requis. -
Page 19: Canaux Dmx
Infinity iW-720 RDM Canaux DMX 29 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 20 Infinity iW-720 RDM Canal 13 – intensité du variateur blanc 2 (les canaux 25 et 26 doivent être ouverts 0 - 255 Blanc de 0 – 100 % Canal 14 – intensité du variateur rouge 3 (les canaux 25 et 26 doivent être ouverts 0 - 255 Rouge de 0 –...
- Page 21 Infinity iW-720 RDM 75 - 79 Couleur 15 80 - 84 Couleur 16 85 - 89 Couleur 17 90 - 94 Couleur 18 95 - 99 Couleur 19 100 - 104 Couleur 20 105 - 109 Couleur 21 110 - 114...
- Page 22 Infinity iW-720 RDM Canal 26 – Obturateur / stroboscope (le variateur d’intensité doit être ouvert 0 - 19 Fermé 20 - 24 Obturateur ouvert 25 - 64 Effet de stroboscope 1, de rapide à lent 65 - 69 Obturateur ouvert 70 - 84 Effet de stroboscope 2 (rapide on et lent off), de rapide à...
-
Page 23: Canaux
Infinity iW-720 RDM 140 - 144 Atténuation fluide 145 - 239 Pas de fonction 240 - 247 Ouverture selon un modèle XY fluide 248 - 255 Fermeture selon un modèle XY fluide Canal 29 – programmes intégrés ; à combiner avec les canaux 6 à 21... - Page 24 Infinity iW-720 RDM Canal 8 – Intensité du variateur d’intensité Bleu (les canaux 12 et 13 doivent être ouverts 0 - 255 Bleu de 0 – 100 % Canal 9 – Intensité du variateur d’intensité blanc (les canaux 12 et 13 doivent être ouverts 0 - 255 Blanc de 0 –...
- Page 25 Infinity iW-720 RDM rapide à lent 225 - 229 Obturateur ouvert 230 - 244 Effet de stroboscope 10 (stroboscope avec pulsation), de rapide à lent 245 - 255 Obturateur ouvert Canal 14 – zoom 0 - 255 De la grande à la petite taille Canal 15 –...
-
Page 26: Canaux
Infinity iW-720 RDM 232 - 249 Macro 7 avec contrôle sonore 247 - 255 Macro 8 avec contrôle sonore 14 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 27 Infinity iW-720 RDM Canal 9 – vitesse intégrée 0 - 255 De lent au plus rapide possible Canal 10 - Atténuateur (l’obturateur et les couleurs RGBW doivent être ouverts 0 - 255 De noir à plus clair Canal 11 – Obturateur / stroboscope (le variateur d’intensité doit être ouvert 0 - 19 Fermé...
- Page 28 Infinity iW-720 RDM 105 - 109 Réservé 110 - 114 Réservé 115 - 119 Vitesse rapide de l’orientation / l’inclinaison 120 - 124 Vitesse lente de l’orientation / l’inclinaison 125 - 129 Ventilateur à pleine vitesse 130 - 134 Température du ventilateur sous contrôle 135 - 139 Atténuation rapide...
-
Page 29: Réglages Des Canaux
Infinity iW-720 RDM Réglages des canaux Schéma 6 Code commande : 41524... -
Page 30: Maintenance
Infinity iW-720 RDM Maintenance La Showtec Infinity iW-720 RDM ne nécessite que très peu d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. -
Page 31: Remplacement De La Batterie
Si votre batterie continue à ne pas fonctionner après une charge complète ou si elle ne se recharge plus, vous pouvez en commander une nouvelle. Numéro de la pièce détachée des batteries de la série Infinity : SPCI157 Code commande : 41524... -
Page 32: Résolution Des Problèmes
04) Fusible. Remplacez le fusible. Reportez-vous à la page 29 pour remplacer le fusible. 05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. 06) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela pourrait abîmer l’unité et annuler la garantie. - Page 33 Infinity iW-720 RDM Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. Vérifiez si l’appareil est allumé et les fils appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé. Remplacez le fusible. du tout. Les appareils se La console de contrôle n’est pas...
-
Page 34: Caractéristiques Du Produit
Infinity iW-720 RDM Caractéristiques du produit Modèle : Showtec Infinity iW-720 RDM Tension d’entrée : 100 - 240 V C.A. Consommation : 170 W max. à pleine puissance Fusible : F5AL / 250 V Dimensions : 197 x 285 x 255 mm (l x L x H) - Page 35 Infinity iW-720 RDM Adresse électronique : service@highlite.nl Code commande : 41524...
