Infinity iW-720 RDM

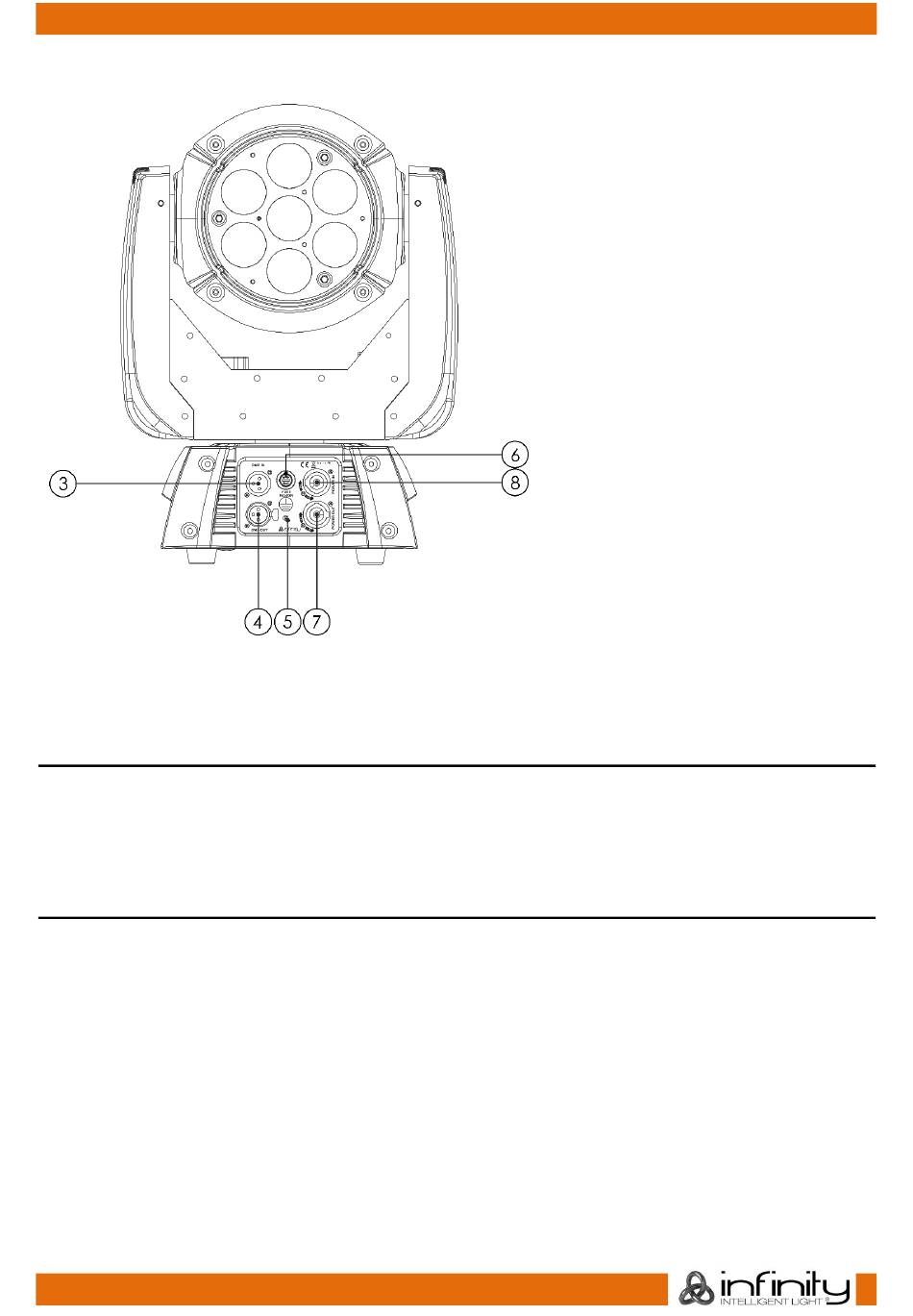

Panneau arrière
REMARQUE : il est indispensable de connaître la notion de DMX pour tirer pleinement parti de cet
appareil.
Installation
Retirez tout le matériel d'emballage de l'Infinity iW-720 RDM. Veillez à ce que la mousse et le plastique de
rembourrage soient complètement retirés. Branchez tous les fils.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à
celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V,
ou inversement.
Code commande : 41524
03) Prise IN de transmission des signaux
DMX à 3 broches
04) Prise OUT de signaux DMX à 3
broches
05) Connexion de mise à la terre
06) Fusible F5 AL / 250 V
07) Sortie Neutrik Powercon
08) Entrée Neutrik Powercon
Schéma 2
8
