Infinity iW-720 RDM
Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur une liaison de données et connectés à la console de
contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).

Adressage DMX

Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Infinity répondra à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 29 canaux.
Si vous utilisez plusieurs Infinity, assurez-vous de définir correctement l'adressage DMX.
Cependant, l'adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait
être 1 + 29 = 30 (030) ; celle de la troisième Infinity devrait être 30 + 29 = 59 (059), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Infinity
correctement.
Si au moins deux Infinity partagent une même adresse, elles fonctionnent de la même manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage ».
Contrôle :
Après avoir défini les adresses de toutes les Infinity, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles d'éclairage.
Remarque : une fois allumée, l'Infinity détecte automatiquement si des données DMX 512 sont reçues ou
non. Si aucune donnée n'est reçue au niveau de la prise DMX, la « LED » située sur le panneau de
contrôle ne clignote pas.
Le problème peut être lié au fait que :
Le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée de l'Infinity.
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'écran s'éteint au bout de 30 secondes
Si vous n'appuyez sur aucun bouton pendant 30 secondes, l'affichage s'éteint.
Pour allumer l'écran, appuyez sur n'importe quel bouton de panneau de contrôle.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 41524

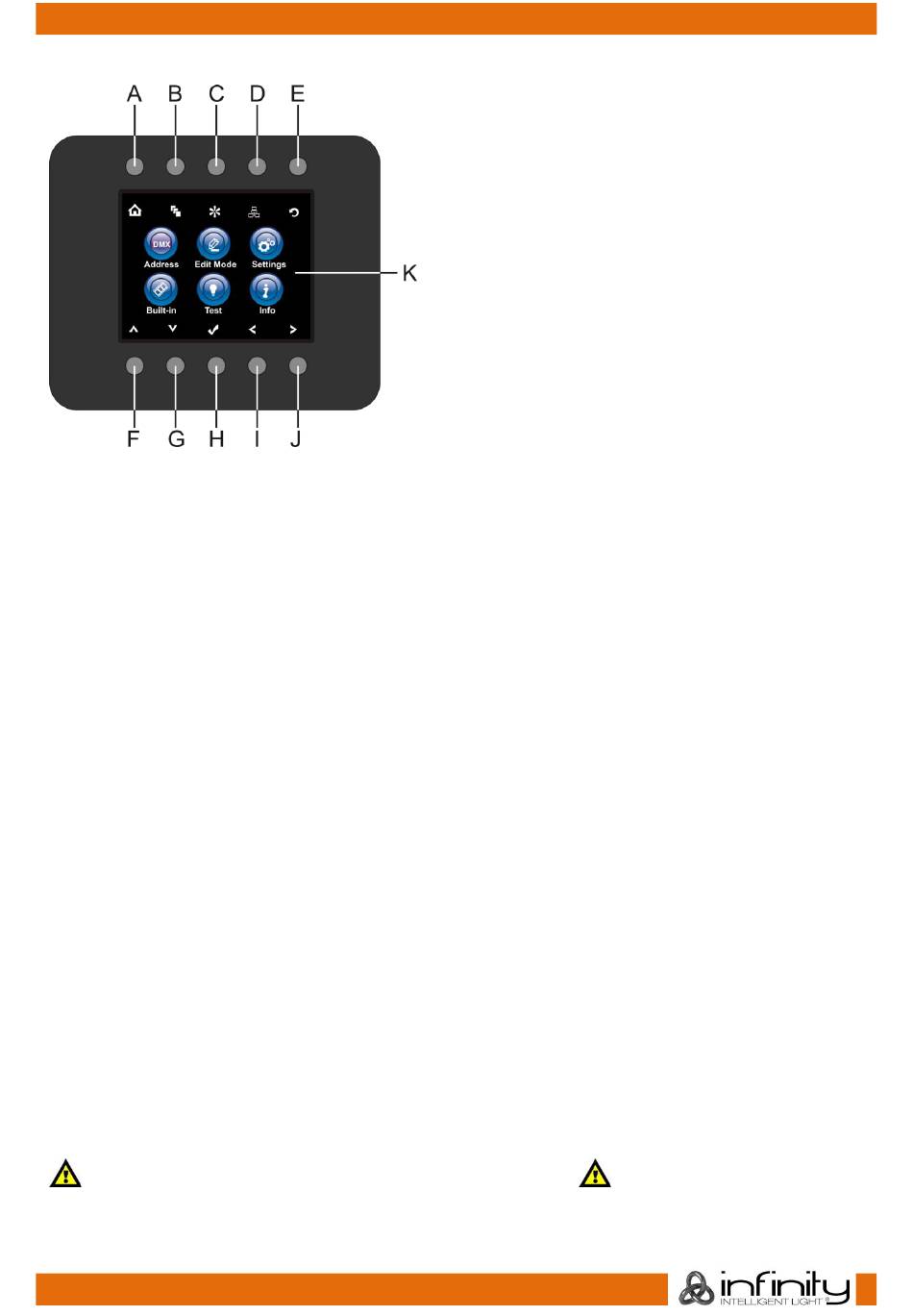

A)
Bouton d'accueil
B)
Bouton du menu d'édition
C)
Bouton du mode réglages
D)
Bouton de réglage de l'adresse
E)
Bouton du logo Infinity
F)
Bouton haut
G)
Bouton bas
H)
OK/ENTER
I)
Bouton gauche
J)
Bouton droit
K)
Écran LCD
12
Schéma 5
