Infinity iW-1915 Pixel

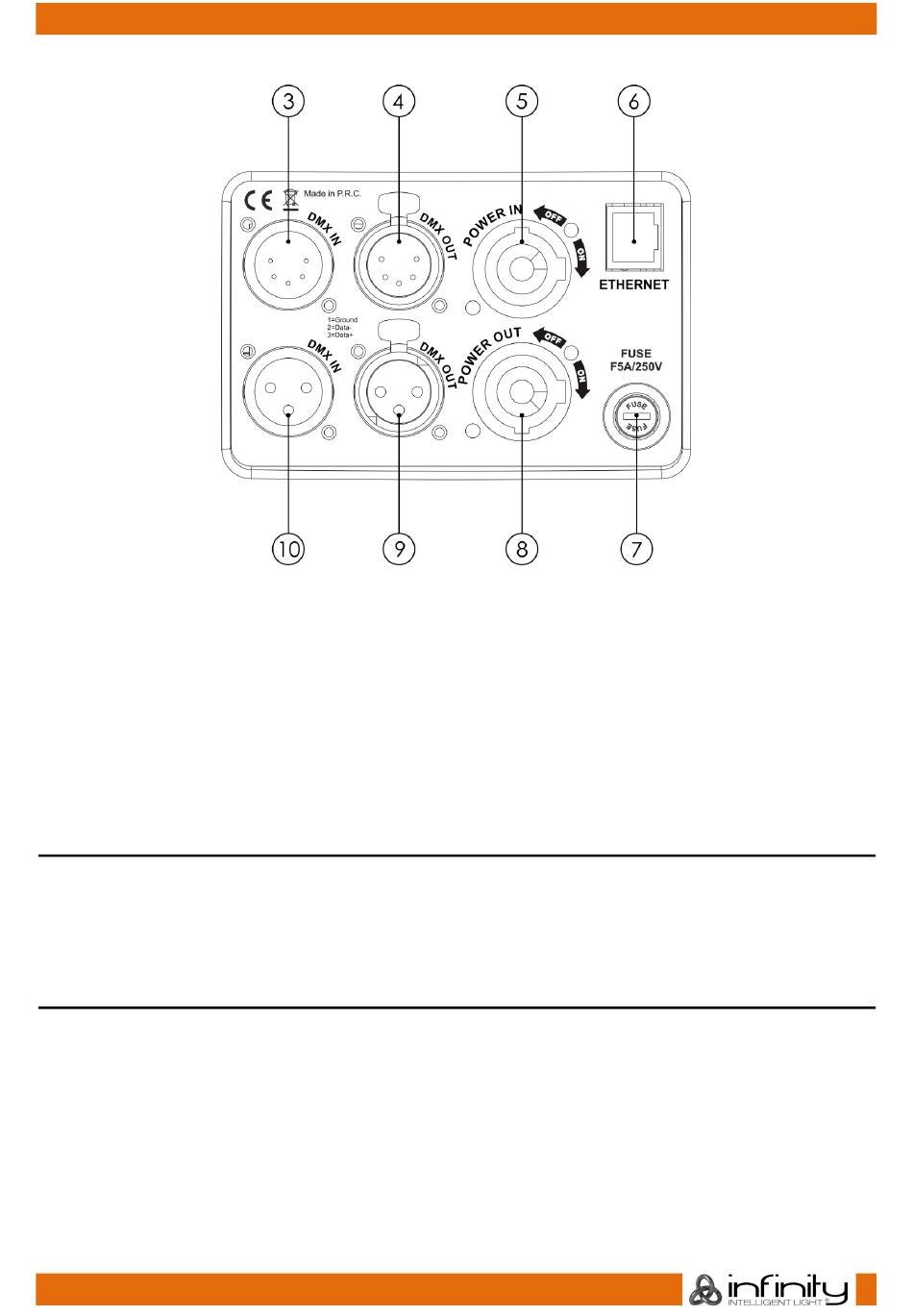

Panneau arrière
Schéma 02
03) Entrée du connecteur de signal DMX 5 broches
04) Sortie du connecteur de signal DMX 5 broches
05) Entrée du connecteur d'alimentation Powercon 100-240 V
06) Connecteur RJ45 Ethernet
07) Fusible F7AL / 250 V
08) Sortie du connecteur d'alimentation Powercon 100-240 V
09) Sortie du connecteur de signal DMX 3 broches
10) Entrée du connecteur de signal DMX 3 broches
Installation
Retirez tout le matériel d'emballage de l'Infinity iW-1915 Pixel. Veillez à ce que la mousse et le plastique
de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Réglage et fonctionnement
Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.
Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du
produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de
230 V, ou inversement.
Connectez l'appareil à la source d'alimentation.
Code commande : 41523
10
