- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Banana Wing Code commande : 55020 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Infinity Banana Wing Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Branchement sur la prise secteur ..........................4 Instructions de renvoi ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Caractéristiques ................................6 Présentation ................................... -
Page 3: Avertissement
Infinity Banana Wing Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précaution et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le... - Page 4 En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects de la Banana Wing. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil.
-
Page 5: Conditions D'utilisation
Infinity Banana Wing Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La température ambiante maximale de = 40 °C ne devra jamais être dépassée. -
Page 6: Instructions De Renvoi
Infinity Banana Wing Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 7: Description De L'appareil

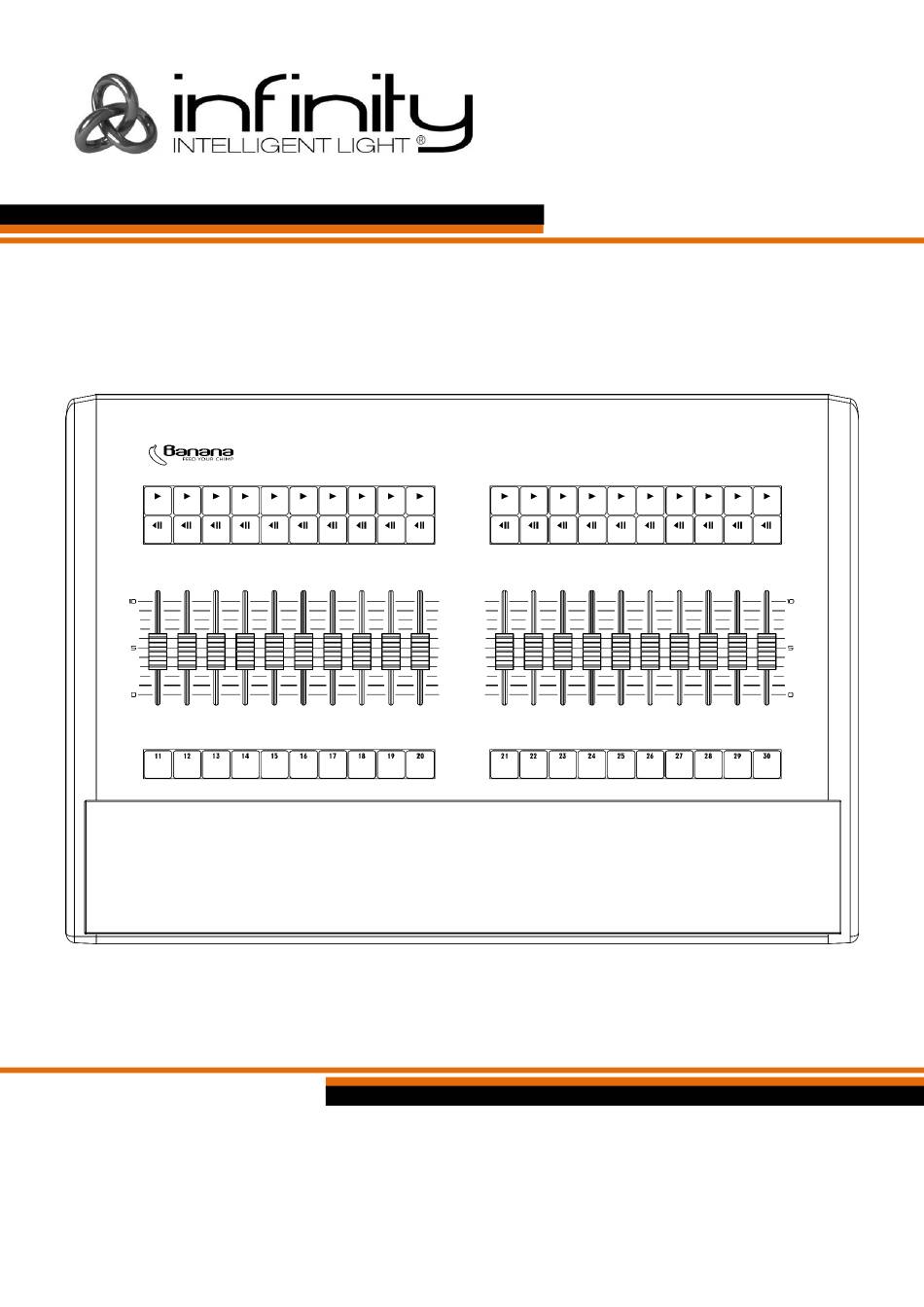

L’Infinity Banana Wing est l’outil idéal pour donner plus de possibilités et de polyvalence aux consoles Infinity Chimp. Elle offre un total de 20 faders de lecture et peut activer 2 univers et 100 appareils supplémentaires. Une fois connectée, la console Chimp reconnaît la Banana Wing et reconfigure le second moniteur externe afin que les lectures stockées puissent être visibles pour l’opérateur. -
Page 8: Partie Avant
Infinity Banana Wing Partie avant Schéma 2 01) Boutons de lecture (11-30) Ces boutons vous permettent soit de lancer une liste de points de repère, soit de naviguer parmi les points cue séparés d’une liste donnée. 02) Boutons pause / retour (11-30) Appuyez une fois sur l’un de ces boutons pour mettre en pause la liste de points de repère en cours... -
Page 9: Partie Arrière
05) Entrée du connecteur d’alimentation IEC 100-240 V 06) Entrée de connecteur USB-B Ce connecteur vous permet de brancher votre console Chimp à la Banana Wing. 07) Sortie du connecteur USB A Ce connecteur vous permet de brancher la Banana Wing à un écran tactile. -
Page 10: Installation
Infinity Banana Wing Installation Retirez tout le matériel d’emballage de la Banana Wing. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Chimp 300 / Chimp 300 W-Dmx
Infinity Banana Wing Chimp 300 / Chimp 300 W-DMX Connectez votre Chimp 300 à la Banana Wing en suivant les indications ci-dessous. Schéma 5 Code commande : 55020... -
Page 12: Maintenance
01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) Un appareil ne répond pas à la Banana Wing : vérifiez l’adresse DMX de l’appareil et celle du contrôleur et assurez-vous qu’elles correspondent. Veillez à ce que les branchements soient correctement faits. -
Page 13: Spécifications Du Produit
Infinity Banana Wing Spécifications du produit Modèle : Infinity Banana Wing Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 25 W Dimensions : 487 x 400 x 115 mm (l x L x H) -
Page 14: Dimensions
