Spécifications du sol et des canaux d'air
Le sol où vous prévoyez de placer l'unité doit être :
• parfaitement plat et exempt d'aspérités ;
• résistant aux vibrations ;
• capable de supporter le poids de l'équipement en tenant compte d'une marge de sécurité
appropriée (voir le tableau des données techniques page 10).
1
Les canaux d'air (non fournis) doivent être raccordés directement à l'unité : une fois le montage
terminé, ils ne doivent pas être étirés, afin d'éviter tout dommage et toute transmission de vibrations. Pour
garantir
l'étanchéité des raccordements et l'intégrité de l'unité, il est indispensable que les canaux d'air soient
soutenus par des étriers (non fournis) et qu'ils ne reposent pas directement sur l'unité.

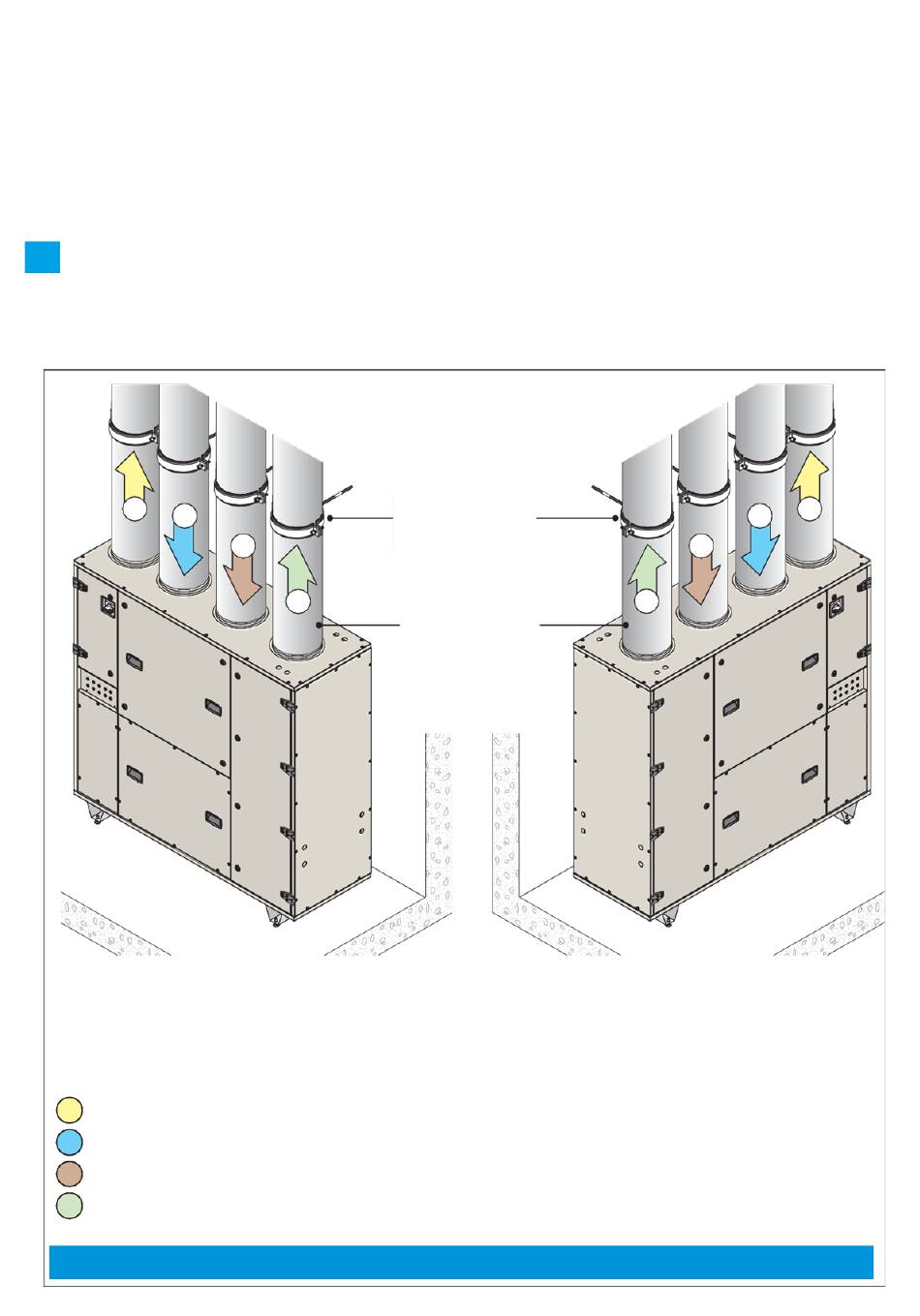

UNITÉS DE CONFIGURATION
CANAL
A
Air expulsé
B
Air extérieur
C
Air de reprise
D
Air de refoulement
1
Canaux de l'unité
DROITE
ATB**R**
étriers
de
support
(non fournis)
canaux d'air
(non fournis)
UNITÉS DE CONFIGURATION
GAUCHE
ATB**L**
9
