PHASE 8 : RACCORDEMENT À UNE ÉVACUATION
Les unités sont équipées de deux évacuations de 3/4" F dans la partie inférieure :

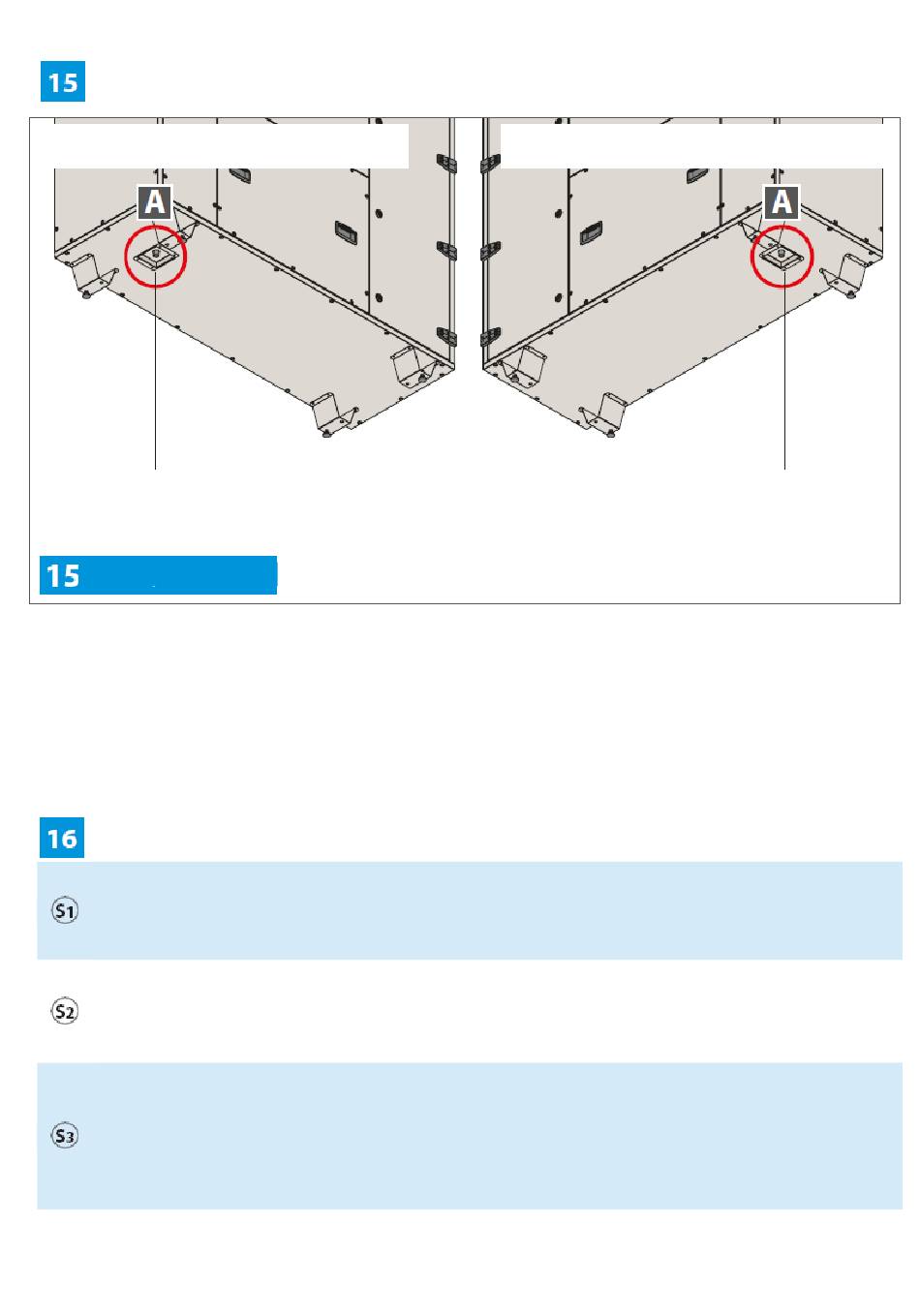

UNITÉ VERSION DROITE
bac
d'évacuation
de l'échangeur
3/4F
Emplacement des évacuations
Afin d'absorber toute récupération d'air ou d'eaux usées et de permettre le contrôle visuel du bon
écoulement des eaux de drainage, chaque évacuation doit être équipée d'un siphon (non fourni). Pour
éviter les débordements du bac d'évacuation, le siphon doit être équipé d'une évacuation permettant
d'éliminer les impuretés qui se déposent au fond. En outre, pour ne pas compromettre le fonctionnement
du système d'évacuation, les siphons fonctionnant sous pression ne doivent PAS être raccordés à d'autres
fonctionnant sous dépression. Le choix du type de siphon et son installation correcte relèvent de la
responsabilité de l'installateur.
L'évacuation vers les égouts peut être située :
sur les murs latéraux
distance entre l'unité et les murs :
• côté : laisser l'espace nécessaire pour positionner un siphon (non fourni) ;
• arrière : aucun espace requis.
sur le mur arrière
distance entre l'unité et les murs :
• côté : maintenir un espace minimum de 20 mm ;
• arrière : laisser l'espace nécessaire pour positionner un siphon (non fourni).
sur le sol sous l'unité/sur le sol hors de l'unité
distance entre l'unité et les murs :
• côté : maintenir un espace minimum de 20 mm ;
• arrière : aucun espace requis.
Prendre en compte la hauteur de l'unité par rapport au sol (100 mm) lors du choix ou du
positionnement du siphon.
UNITÉ VERSION GAUCHE
bac d'évacuation
de l'échangeur
3/4F
33
