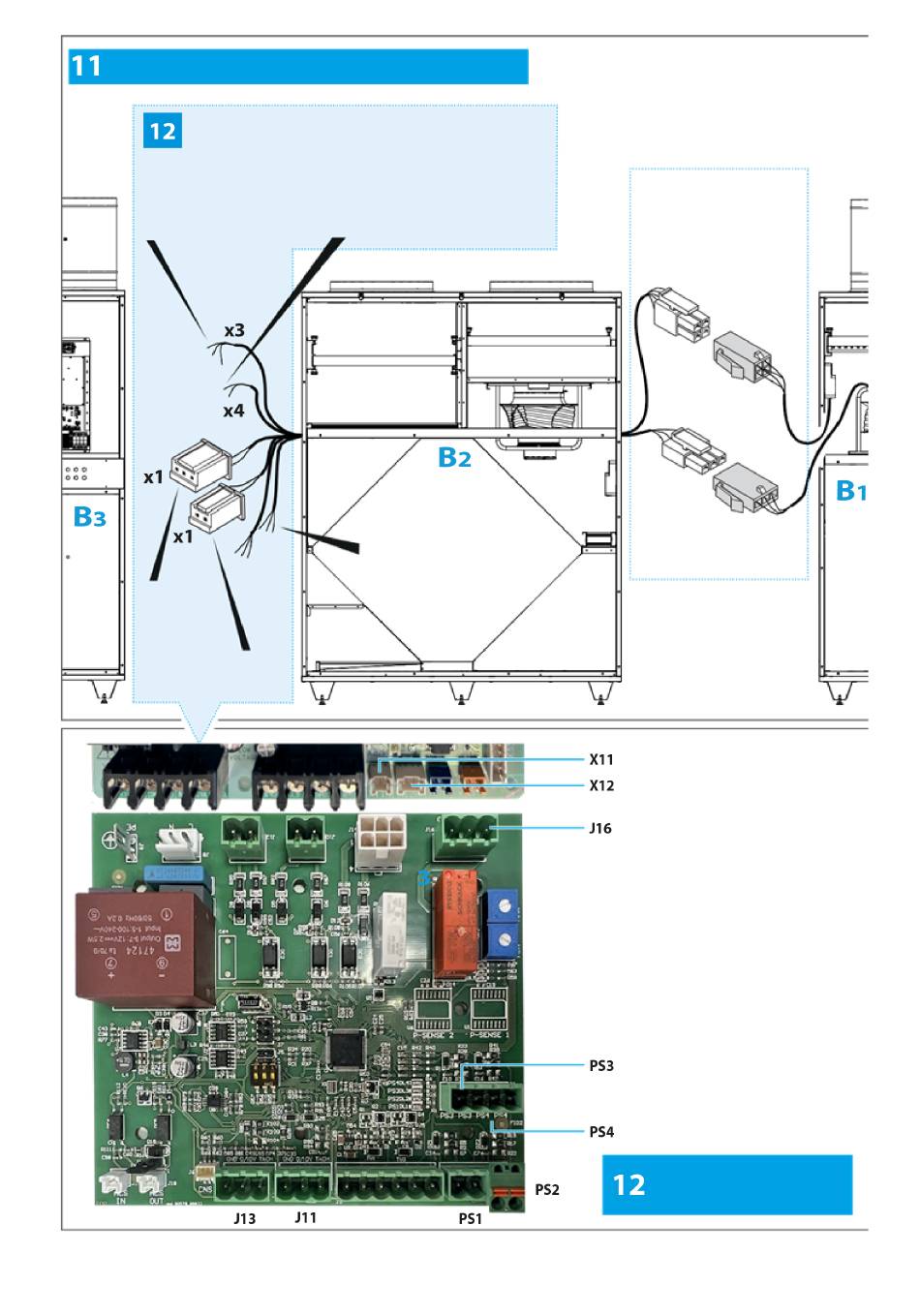

TAILLES 6-7 : branchements électriques entre les sections
Ces 4 câbles connectent le tableau électrique (section B3)
J11 - Signal du ventilateur de
soufflage
J13 - Signal du ventilateur de
reprise
J16 - Registre de recirculation
X11 -
Température
de reprise
X12 - Température
extérieure
PS1 - Pressostat du filtre de refoulement
PS2 - Pressostat du filtre de reprise
PS3 - Alarme ventilateur
PS4 - Alarme reprise
Câbles de connexion au tableau
électrique (pour leur câblage,
voir le schéma de câblage
fourni avec l'unité)
Ces raccordements sont
faits dans la section B1
Ventilateur
SGN + AL
4 pôles
Connecteur
d'alimentation de
ventilateur à 3 pôles
J11 - Signal du ventilateur de soufflage
J13 - Signal du ventilateur de reprise
J16 - Registre de recirculation
PS1 - Pressostat du filtre de refoulement
PS2 - Pressostat du filtre de reprise
PS3 - Alarme ventilateur
PS4 - Alarme reprise
X11 - Température de récupération
X12 - Température extérieure
TAILLES 6-7 : branchements
électriques entre les sections
12 12
29
