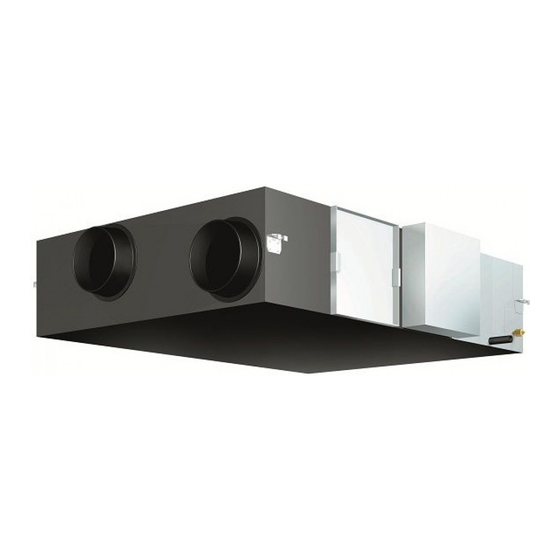

- Page 1 MANUEL D'INSTALLATION Echangeur de chaleur totale Unité HRV (unité de ventilation avec récupération de chaleur) (Type montée au plafond à canalisation) VAM150FC VAM250FC...
- Page 2 VAM150F VAM250F...
- Page 3 2P333093-4E...
-
Page 4: Table Des Matières
Assurez-vous de n'utiliser que des accessoires des d'électrocution peut en résulter. équipements en option et des pièces de rechange fabriqués par Daikin, ceux-ci étant spécifiquement Le personnel d'entretien doit porter des gants. conçus pour une utilisation avec les appareils décrits Le câblage doit être effectué... -
Page 5: Dimensions
Exemple d'installation (Voir figure IMENSIONS Grille d'aspiration/évacuation d'air (en option) (Voir figure Trappe de regard de 450 mm (non fourni) Espace pour l'entretien des échangeurs thermiques, filtres à air et Espace d'entretien pour les échangeurs thermiques, filtres à air et ventilateurs ventilateurs Fermeture d'entretien... -
Page 6: Procédure D'installation
Procédure d'installation Raccordement des conduites Ne pas raccorder les conduites comme montré comme ci-après. Ne pas couder de plus de 90° Ne pas faire plusieurs coudes Vis (accessoire) Bride de raccordement de conduite (accessoire) Diminuer le diamètre de la conduite à connecter. (Ne pas diminuer à... -
Page 7: Système
SYSTÈME Système indépendant Système de climatisation interdépendant Éléments liés au Système Méthode standard câblage électrique • La télécommande du HRV peut commander jusqu'à 16 éléments. (On peut créer un système de deux télécommandes sur la base d'une commutation principale/secondaire.) "Lors d'une •... -
Page 8: Dispositif De Commande Centralisée (Système Vrv)
Dispositif de commande centralisée (Système VRV) Éléments liés au Système Méthode standard câblage électrique • L'utilisation de la commande Marche/Arrêt, de l'adaptateur PCB pour la télécommande ou du timer permet un contrôle centralisé du système entier (jusqu'à 64 groupes maxi) •... -
Page 9: Câblage Électrique
ÂBLAGE ÉLECTRIQUE VRV unité extérieure VRV unité intérieure Alimentation en l'énergie Avant tout accès aux composants électriques, tous les circuits d'alimentation électrique doivent être coupés. Interrupteur principale Télécommande Raccordement des câbles Spécifications des composants électriques Raccorder les fils selon le schéma de câblage pour chaque système. -
Page 10: Exemple De Câblage
Vue à partir du système VRV Exemple de câblage P2 P1 F1 F2 J2 JC P1 P2 F1 F1 T1 T1 Tablette à bornes pour le câblage de la transmission Tablette à bornes pour l'alimentation en courant Prise de mise à la terre Câblage d'alimentation en courant Matériel de fixation (joint) Câblage de la télécommande... -
Page 11: Ouvrir Le Coffret De Commande
Ouvrir le coffret de commande Raccordements électriques nécessaires pour un éventuel registre externe supplémentaire non fourni ATTENTION Le registre externe empêche l'entrée d'air venant de l'extérieur Avant d'ouvrir couvercle, assurez-vous lorsque le HRV est éteint (reportez-vous à la figure 2, élément 19). l ' alimentation de tous les interrupteurs des unités Le circuit imprimé... -
Page 12: Comment Installer La Carte De Circuits Imprimés D'adaptateur En Option (Krp2A51)
Comment installer la carte de circuits imprimés Comment installer le kit de commande de chauffage en d'adaptateur en option (KRP2A51) option (BRP4A50A) Lors de l'utilisation des unités HRV à –10°C ou moins de température d'air extérieur, utiliser un préchauffage à fournir pour préchauffer l'air extérieur. -
Page 13: Configuration
ONFIGURATION Connexion du cordon d'alimentation, bornes des fils de commande et interrupteurs sur l'unité de commande Utilisation du contrôleur à distance du climatiseur du système VRV électrique (plaquette à circuits imprimés) pour effectuer les réglages de l'unité HRV Raccorder le cordon d'alimentation aux bornes L et N. Les réglages (format: XX(XX)-X-XX), par exemple 19(29)-1-02 qui Fixer le cordon d'alimentation avec la pince pour câble comme sont utilisés dans ce chapitre se composent de 3 parties, divisées... -
Page 14: Pour Modifier Les Réglages Avec Brc301B61
10 Appuyez sur la touche Menu/Enter (2) et confirmez la sélection Pour modifier les réglages avec BRC301B61 avec Yes (Oui). Assurez-vous que les couvercles du coffret électrique de l'unité de Field Settings ventilation à récupération de chaleur sont fermés. Save the settings? Lorsque l'unité... -
Page 15: Liste Des Paramètres
Liste des paramètres Mode n° Position de réglage n° (avertissement *1) Réglages Réglages Touche de groupés individuels réglage n° Description du réglage Réglage des fréquence de nettoyage du Pas de 2500 h environ 1250 h environ – – – filtre comptage Marche/Arrêt pré-refroidissement/ Arrêt... - Page 16 A propos du contrôleur Sélection du mode de ventilation Contrôleur de climatiseur du système VRV Le mode de ventilation est utilisé lorsque le refroidissement ou le chauffage n'est pas nécessaire, de sorte que seules les unités de Veuillez lire le manuel fourni avec le contrôleur (BRC1E53) pour des ventilation à...
-
Page 17: Contrôleur Pour Unité De Ventilation À Récupération De Chaleur
Indication Time to clean filter (Effectuer nettoyage filtre) Contrôleur pour unité de ventilation à récupération de chaleur Lorsque la chute de pression du filtre devient trop grande, le Pour les systèmes non-indépendants, le démarrage, l'arrêt et le message ou l'icône suivant apparaît au bas de l'écran de base: Time réglage d'un programmateur n'est PAS possible avec ce contrôleur (BRC301B61). -
Page 18: Lors D'une Connexion De Télécommande Pour Hrv
Système indépendent Indication de la méthode de contrôle du fonctionnement: Lors d'une connexion de télécommande pour HRV Lorsque le fonctionnement des unités de ventilation à récupération de chaleur est relié aux climatiseurs, cette indication peut être affichée. Pendant que cette indication est affichée, les unités de ventilation à... -
Page 19: Câblage Et Connexions En Combinaison Avec Le Système
Câblage et connexions en combinaison avec le système Exemple 3: "VRV" Réglage du taux de ventilation d'air à l'aide Réglages d'usine par Comme défini dans de la commande à défaut l'exemple 2 Standard système mono-groupe à commande centralisée distance La télécommande du climatiseur peut être utilisée pour contrôler Faible débit d'air (L) Faible débit d'air (L) jusqu'à... -
Page 20: Commande Combinée Avec Plus De Deux Groupes
Dispositif de commande centralisée Commande combinée avec plus de deux groupes Commande de "L'ensemble" Installer la carte à circuits imprimés de l'adaptateur KRP2A51 optionnel pour Lorsque l'on utilise l'adaptateur PCB pour la télécommande la télécommande sur le (KRP2A51, 52, 53) ou le programmateur horaire (DST301B51). F1 F2 support d'installation pour éléments électriques de... -
Page 21: Système De Commande De Zone
Procédure Commande de "L'ensemble"/"individuelle" Lorsque l'on utilise la commande marche/arrêt (DCS301B51). HRV 1 P1 P2 F1 F2 F1 F2 F1 F2 F1 F2 P1 P2 Télécommande du climatiseur Télécommande du HRV Régler le numéro du groupe de commande centrale en utilisant F1 F2 le réglage local sur la télécommande N°... -
Page 22: Télécommande
Zone 2 Opération "Rafraîchir" Les unités HRV fonctionnent sur le mode de zone associée, tel qu'il est décrit dans la section "Commande combinée avec plus de deux Objectifs groupes" à la page 17. Pour le réglage initial, suivre la procédure En combinaison avec un ventilateur d'aération local (tel que celui de décrite à... -
Page 23: Schéma De Câblage
