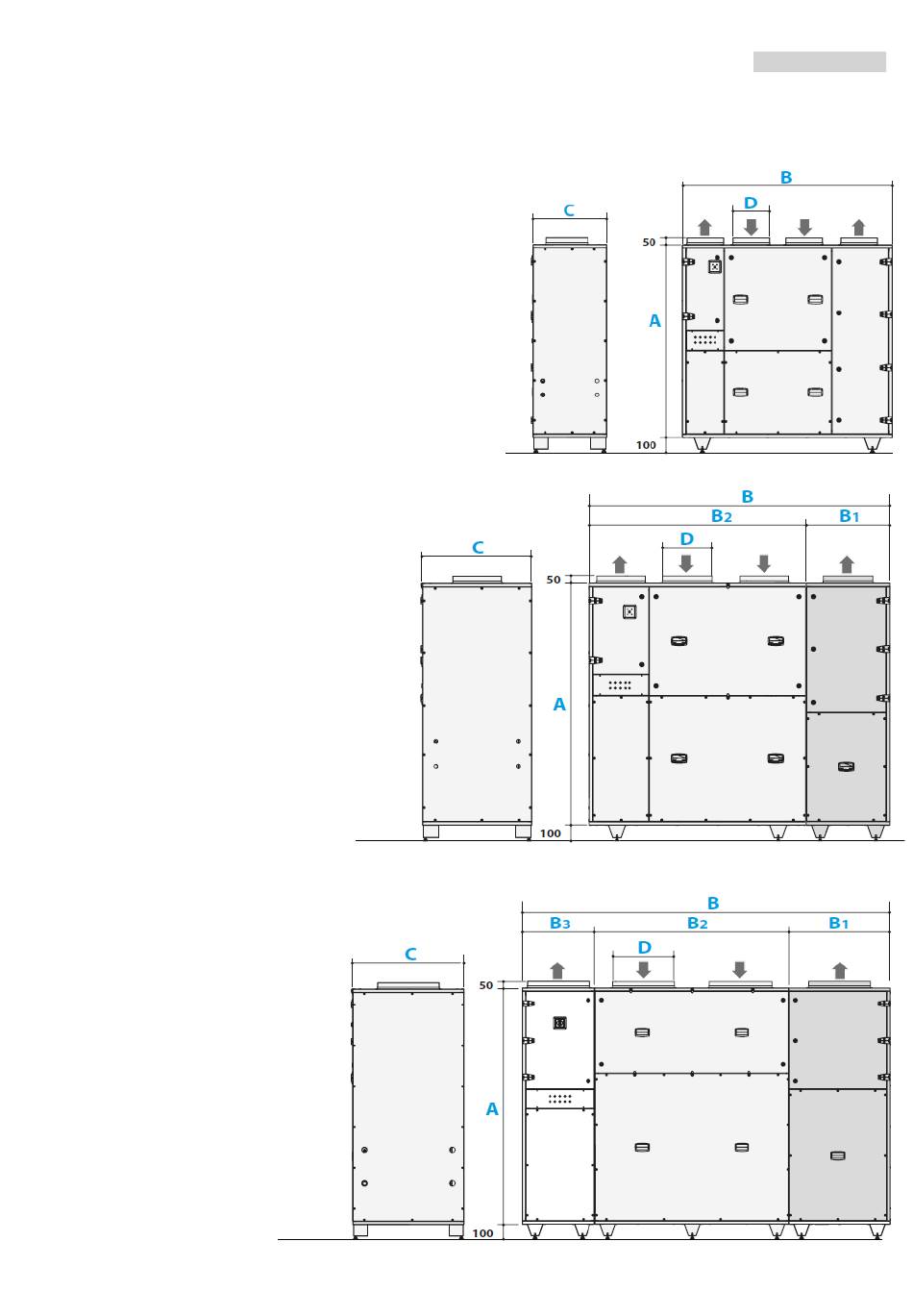

Dimensions totales
DROITE
UNITÉS DE CONFIGURATION
TAILLE 3-4 : unité avec une section, B
SECTION B : récupérateur de chaleur + tableau électrique +
refoulement
TAILLE 5 : unité avec deux sections, B1 et B2
SECTION B1 : refoulement
SECTION B2 :
récupérateur de chaleur +
tableau électrique
TAILLE 6-7 : unité avec trois
sections, B1, B2, B3
SECTION B1 : refoulement
SECTION B2 : récupérateur de
chaleur
SECTION B3 :
tableau électrique
(mm)
LÉGENDE PAGE 13
