PHASE 9 : RACCORDEMENTS AÉRAULIQUES (PHASE RECOMMANDÉE)
Les canaux d'air ne sont pas fournis avec l'unité. L'installateur doit les acheter et les installer
séparément.
Pour une installation correcte :
• nettoyer les surfaces de raccordement entre le conduit et l'unité / batterie ;
• appliquer un joint sur la bride afin d'éviter des infiltrations d'air ;
• serrer soigneusement les vis de raccordement ;
• procéder au scellement du joint afin d'optimiser son étanchéité.
Afin de garantir l'étanchéité du raccordement et l'intégrité de la structure de l'unité, il est essentiel de
s'assurer que les canaux ne pèsent pas sur celle-ci, étant soutenus par leurs propres supports.
Sur demande auprès du fabricant, un atténuateur est disponible, spécialement conçu pour
Compact T, à monter sur le canal d'air de reprise ou de refoulement.

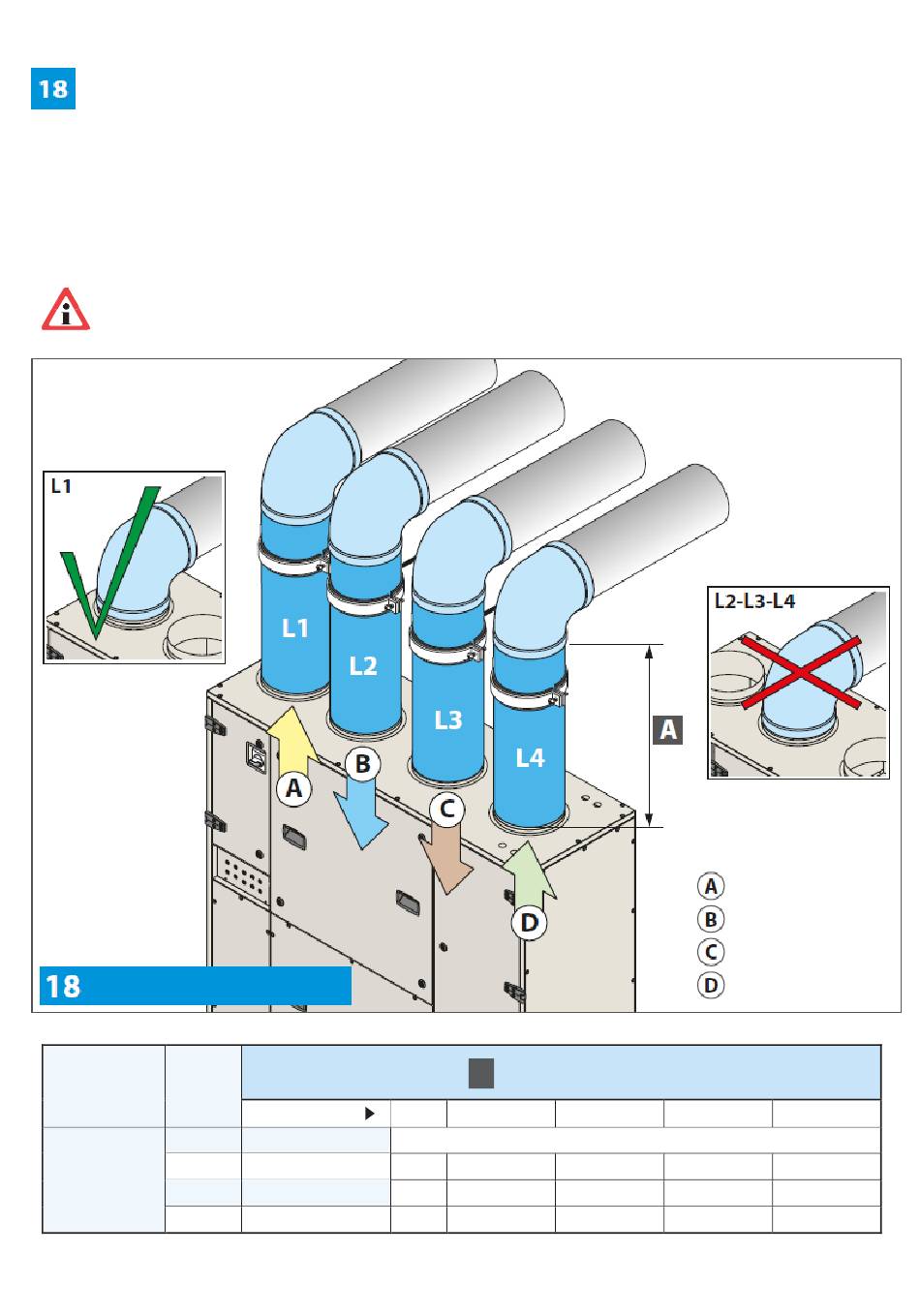

DROITE
VERSION UNITÉS
Raccordements aérauliques
L1
L2
Canal droit
L3
L4
CANAUX DROITS
DIMENSIONS
3
mm
250
mm
mm
250
mm
500
A
LONGUEUR MINIMALE RECOMMANDÉE
4
5
si nécessaire, un coude peut être fixé directement sur le collier
315
355
315
355
630
710
CANAL
Air expulsé
Air extérieur
Air de reprise
Air de refoulement
6
7
400
500
400
500
800
1000
35
