A. DESEMPAQUETADO
ADVERTENCIA: Para reducir el riesgo de lesiones o daños a la cortadora de césped, no utilice un cuchillo para
cortar las correas de nylon. Utilice tijeras o cortadores laterales.
ADVERTENCIA: Para reducir el riesgo de daños, quítese de las muñecas los relojes u otros artículos frágiles y
valiosos. Hay un riesgo de contacto accidental con los elementos del armazón de acero.
Herramientas necesarias:
◾
Tijeras o cortadores laterales (no suministrados)
◾
una llave de boca abierta de 13 mm (suministrada)
◾
una llave de tubo con extremo de 13 mm (suministrada)
1. Retire la cubierta de plástico de la cortadora de césped.
2. Corte las correas de nylon, retire la caja de accesorios ubicada en el área del asiento central de la cortadora de
césped y retire las dos llaves de tuerca que están en el interior (Fig. 3a).

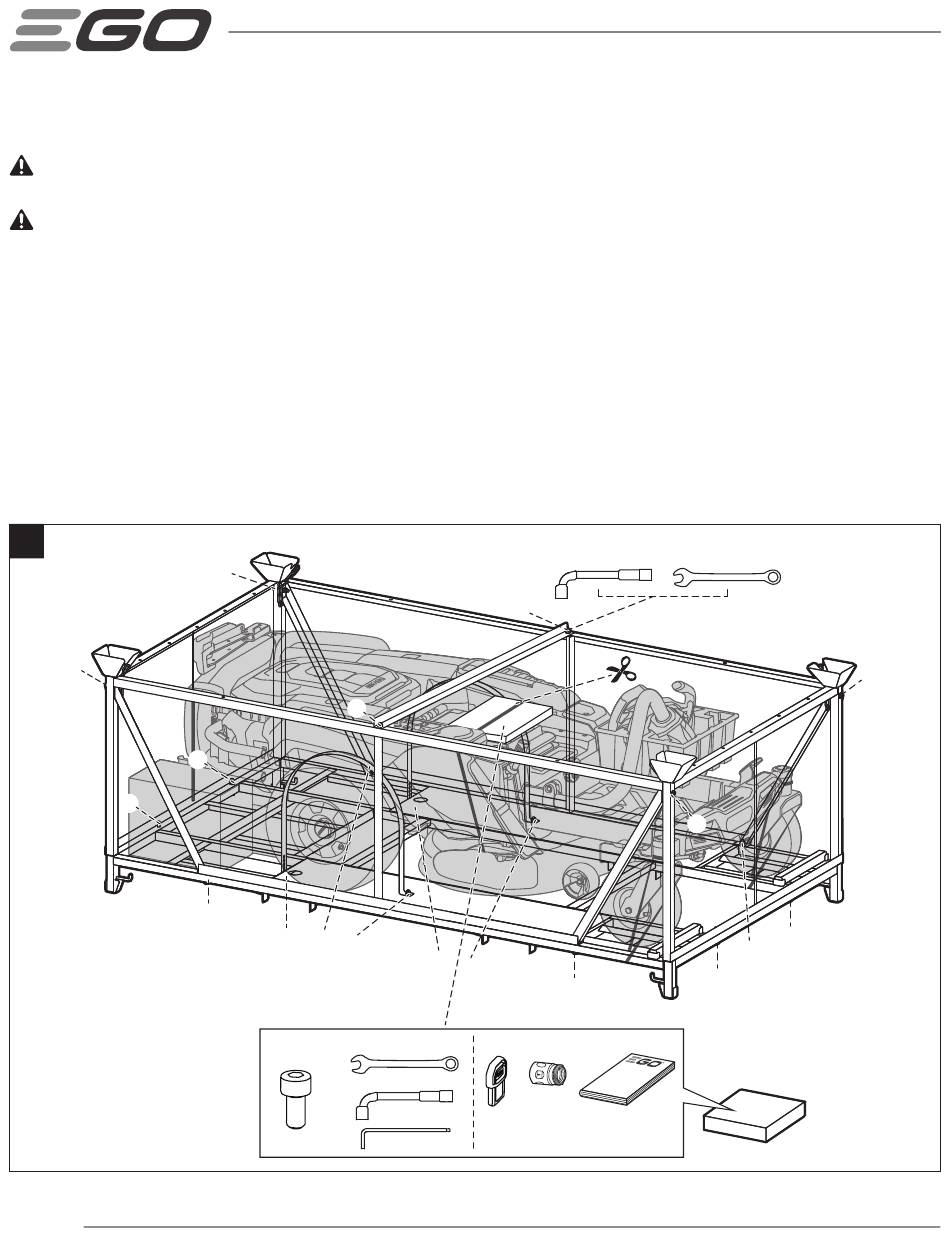

3. Utilice la llave de boca abierta de 13 mm y el extremo de 13 mm de la llave de tubo para retirar los 18 pernos que
sujetan junto el armazón en el orden numérico que se muestra en la Fig. 3a.
3a
7
17
192
CORTADORA DE CÉSPED ELÉCTRICA DE ION LITIO CON RADIO DE GIRO CERO DE 56 V — ZT4200S/ZT4200S-FC
11
8
18
5
16
9
13
Se requieren para el ensamblaje
x4 (+2)
12
15
14
13
x1
x1
14
13
x1
x2
x1
14
13
13
3
10
1
6
Caja de accesorios
x1
4
2
