10.3.2 Alimentation électrique de l'unité intérieure, avec verrouillage FE/SG
12
11
kWh
400V ~3N
F1
10
5
1
6
Q3
Q1 Q1
3

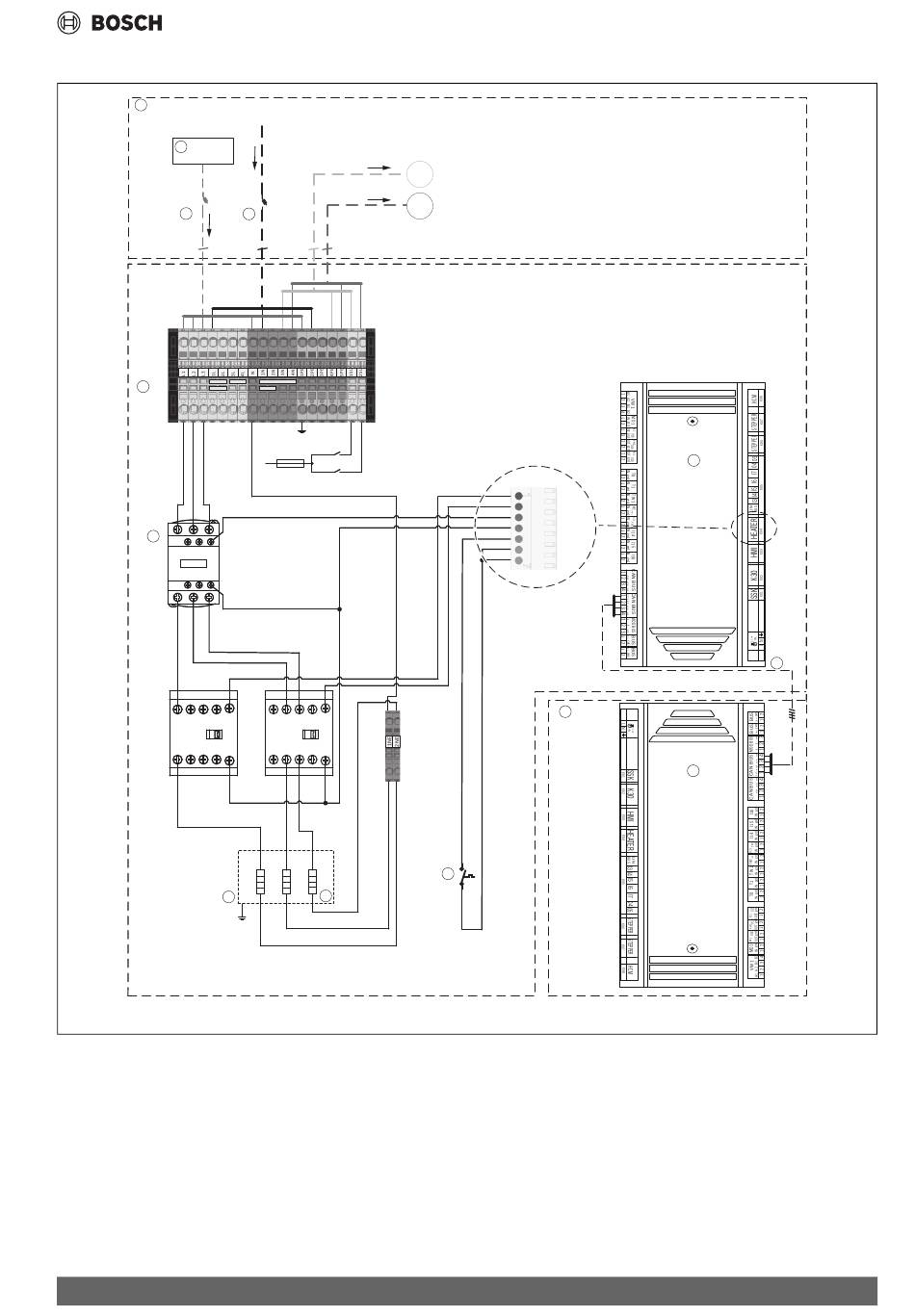

Fig. 50 Alimentation électrique de l'unité intérieure
[1] Unité intérieure
[2] Unité extérieure
[3] Chauffage électrique
Résistance électrique 3 x 3 kW (3 x 17,6 )
[4]
[5] Protection contre la surchauffe
[6] Contacteur de sécurité
[7] XCU-THH (XCU HY) - Unité intérieure
[8] CAN-BUS
[9] XCU-SRH (XCU HP) - Unité extérieure
[10] Disjoncteur miniature (3 x 16 A)
Compress 6800i AW – 6721877108 (2025/04)
230V ~1N
F2
13
3 3 3
Q4
F5
L
Q5
Q2
EE3 EE1 EE2
4
M PW2
M PK2
2
5
FE1
[11] Compteur tarifaire
[12] Installation électrique externe
[13] Disjoncteur miniature (1 x 16 A)
[PK2] Pompe de circulation, mode Refroidissement
[PW2] Pompe de circulation d'ECS
