Solution recommandée (coupure douce basée sur le signal SG)
1

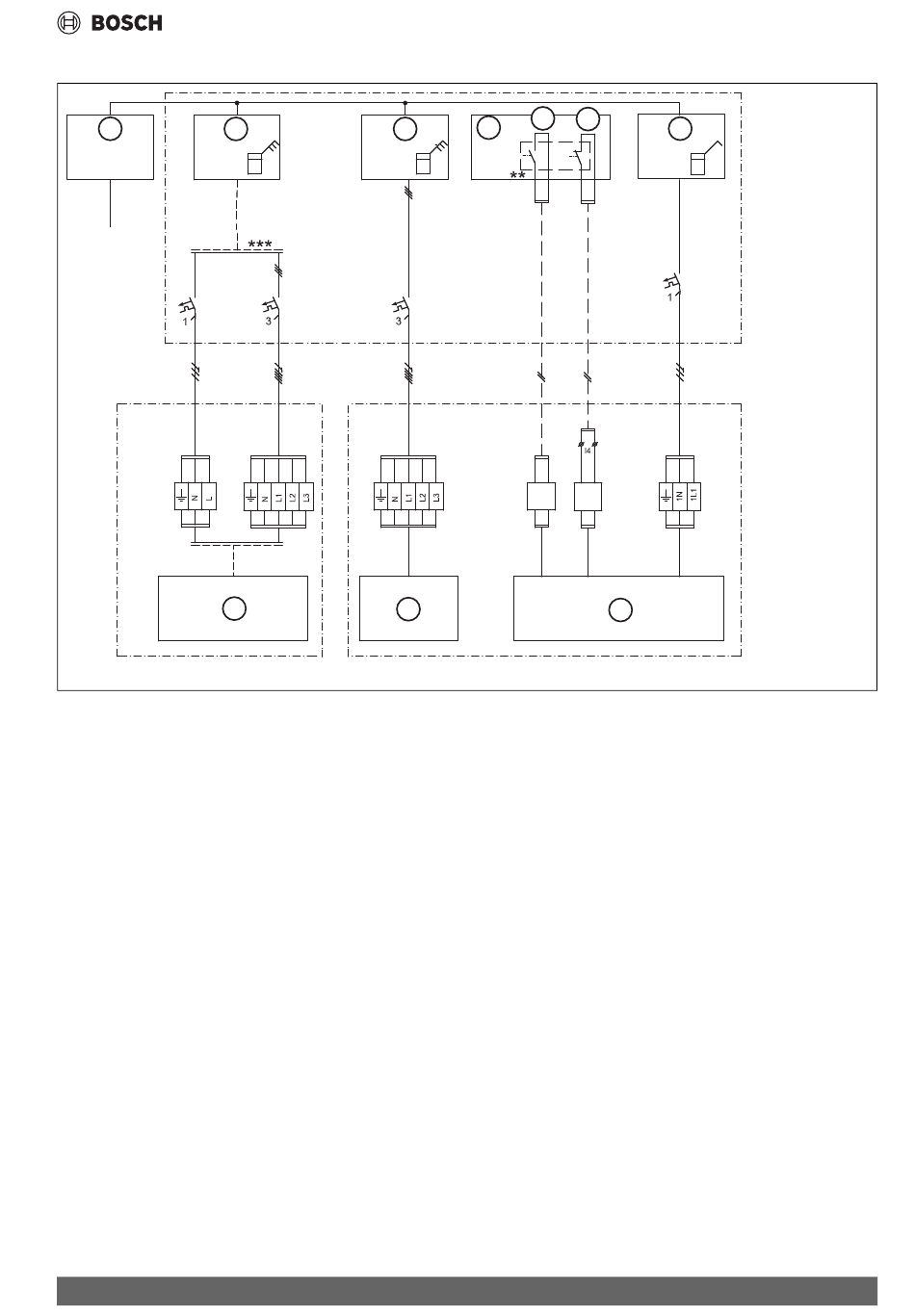

Fig. 41 Solution recommandée
[1] Alimentation électrique
[2] Compteur électrique de la pompe à chaleur, tarif réduit
[3] Raccordements électriques de l'unité intérieure, tarif bas
[4] Contrôle des tarifs
[5] Contrôle des tarifs verrouillage FE
[6] Contrôle des tarifs fonction SG (Smart Grid)
[7] Compteur électrique, bâtiment, tarif supérieur courant mono-
phasé
[8] Pompe à chaleur, compresseur
[9] Chauffage d'appoint
[10] Appareil de commande et unité intérieure
Compress 6800i AW – 6721877108 (2025/04)
2
3
8
5
4
I1
I13
9
• ** La commande du disjoncteur du relais relié aux deux bornes [I13]
et [I16] sur le module XCU-THH (XCU HY) doit être conçue pour 3,3 V
et 1 mA.
• *** Pour les dispositifs monophasés, un câble 3 fils doit être utilisé et
pour les dispositifs polyphasés, un câble 5 fils doit être utilisé.
Raccordement électrique
6
7
I16
10
