6.6 Montage de la sonde de température
Le tableau de commande dans la configuration de livraison régule auto-
matiquement la température de départ en fonction de la température
extérieure. Un régulateur de température ambiante peut être installé
pour améliorer le confort.
6.7 Sonde de température de départ T0
La sonde est déjà installée dans l'unité intérieure.
6.8 Sonde de température extérieure T1
Le câble de la sonde de température extérieure doit répondre aux exi-
gences suivantes :
• Nombre de conducteurs : 2
• Longueur maximale : 30 m
▶ Installer la sonde sur la partie la plus froide du bâtiment, générale-
ment côté nord. La sonde doit être protégée contre le rayonnement
solaire direct, les bouches d'aération ou tous les autres facteurs qui
peuvent affecter la mesure de la température. La sonde ne doit pas
être installée directement sous le toit.
▶ Raccorder la sonde de température extérieure T1 à la borne T1 sur le
module XCU-THH (XCU HY) dans le boîtier électrique de l'unité inté-
rieure.

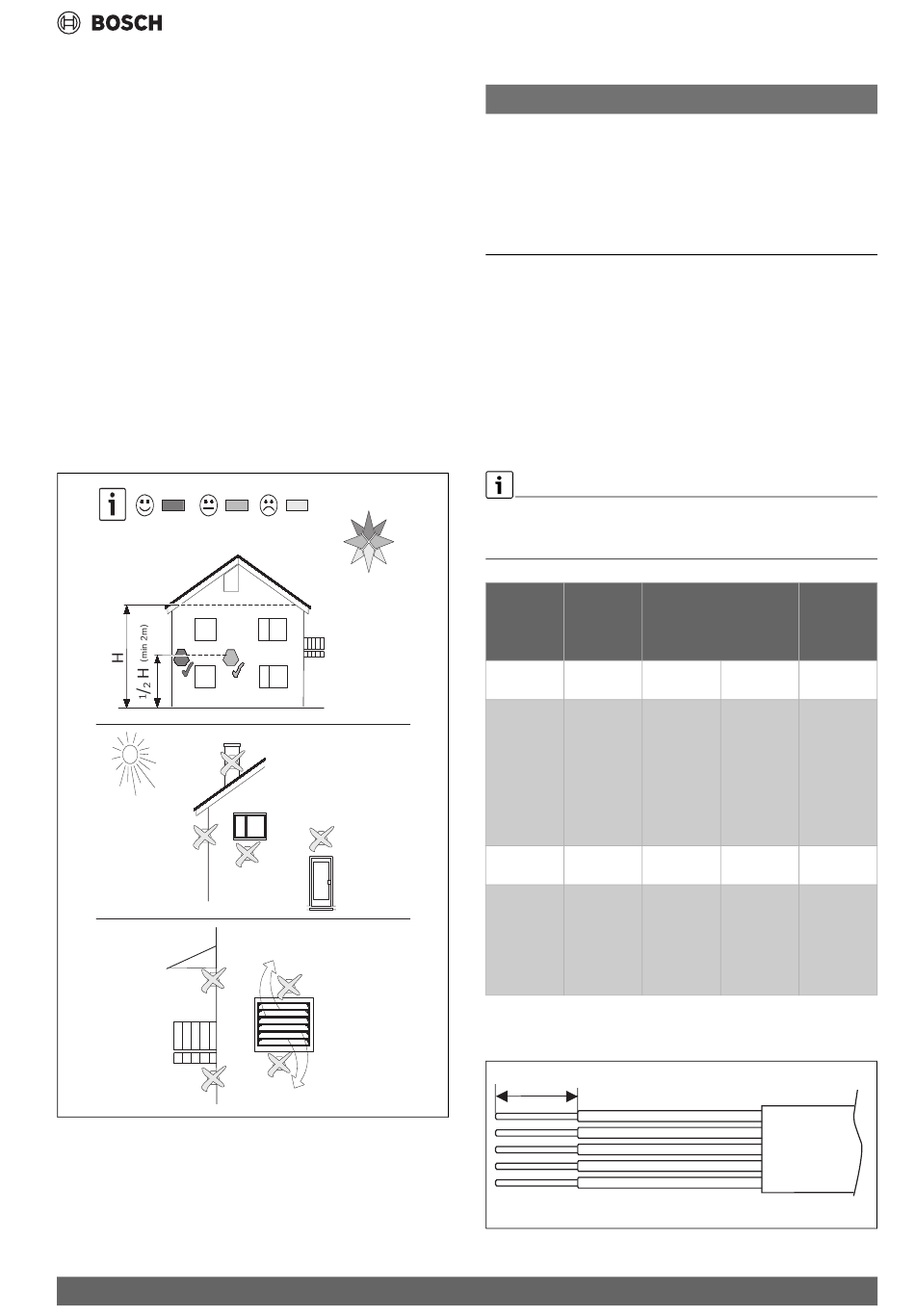

Fig. 29 Position de la sonde de température extérieure
Compress 6800i AW – 6721877108 (2025/04)
6.9
AVIS
Dommages dus à un raccordement incorrect !
Les raccordements destinés à une tension ou un courant différent
peuvent endommager les composants électriques.
▶ Réaliser uniquement les raccordements aux entrées externes de la
pompe à chaleur, qui sont conçues pour 3,3 V et 1 mA.
▶ Si un relais intermédiaire est nécessaire, utiliser uniquement des
relais avec des bornes plaquées or.
Les entrées externes peuvent être utilisées pour la commande à dis-
tance de certaines fonctions dans le tableau de commande.
Ces fonctions qui sont activées par les entrées externes sont décrites
dans la notice d'utilisation du tableau de commande.
Les entrées externes sont raccordées soit à un disjoncteur pour une acti-
vation manuelle, soit à un appareil de commande avec une sortie de
relais libre de potentiel.
6.10
6.10.1 Alimentation principale
N
Respecter les règles et réglementations locales lors du choix de la sec-
NW NE
tion correcte des câbles et des types de câbles, mais la section spécifiée
W E
ici doit être respectée.
SW SE
S
Fonction
Type de
câble
Les bornes
permettent
d'utiliser un
fil à brin fin
ou à noyau
solide
Diamètre du
câble
Fusible et
charge
externe
maximale
1) Charge externe sur les sorties
Tab. 6
=11 mm
0010012093-002
Fig. 30 Raccordement à l'alimentation secteur avec dénudage des fils
Entrées externes
Raccordement au réseau
Option 1 : Option 2 :
1 câble 2 câbles d'alimentation
d'alimenta-
tion
Unité inté- Chauffage
rieure électrique
Selon les Selon les
règles et règles et
réglementa- réglementa-
tions locales tions locales
2 2
5 x 2,5 mm 5 x 2,5 mm
3 x 16 A : 3 x 16 A-
max. 135W 25 A :
3 x 20 A- Charge
1)
25 A : max. externe par
500 W module de
commande
Zone et type de câble
Raccordement électrique
Option 3 :
(3 kW seu-
lement)
Module de Unité inté-
commande rieure
Selon les Selon les
règles et règles et
réglementa- réglementa-
tions locales tions locales
2
3 x 1,5- 3 x 2,5 mm
2
2,5 mm
1 x 16 A : 1 x 16 A :
max. 1 kW max. 135 W
1 x 20 A -
25 A :
max. 500 W
0010048737-002
