Bosch Compress 6800i AW Notice D'installation page 24

Raccordement électrique
6.10.2 Passe-câbles dans la tour de l'unité intérieure
1. Retirer le cache du boîtier électrique.
2. Acheminer les câbles des entrées de câbles vers le boîtier
électrique :
– Faire passer les câbles de raccordement par les presse-étoupes
de câbles situés à l'arrière à travers les tuyaux souples ondulés.
Utiliser une chaîne d'extension. Voir la figure 33 pour l'ordre cor-
rect des tuyaux souples.
– Fixer les câbles avec des attaches de câbles sur les points de fixa-
tion (Figure 33 [7] et [9]). Éviter de croiser les câbles.
– Le chemin de câbles doit être fait de manière à ce que les câbles
ne touchent pas de surfaces chaudes comme les conduites ou le
chauffage d'appoint.
3. Faire passer les câbles dans le boîtier électrique.
4. Raccorder les câbles selon les chapitres 6.10.5 – 6.10.7.
5. Remettre en place le couvercle du boîtier électrique.
7
6

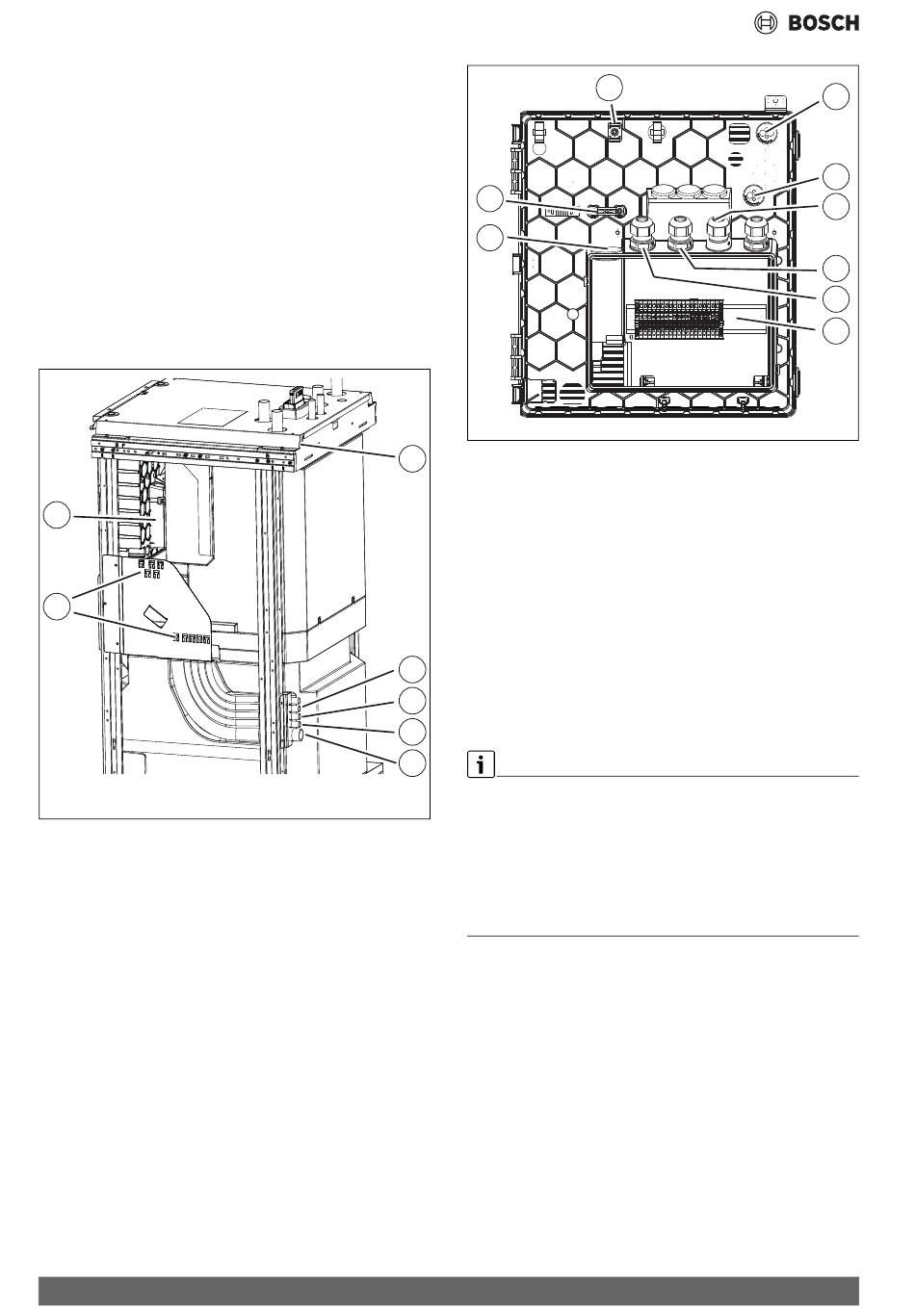

Fig. 31 Entrées de câbles vers l'unité intérieure
[1] I1-I4 : entrées externes
T1 : sonde de température extérieure
MD1 : sonde de condensation (accessoire pour le mode Refroi-
dissement)
Câbles CAN-BUS
Câble EMS-BUS pour accessoire
[2] 230 V~1 N, sortie depuis PK2, saison de refroidissement
[3] 230 V~1 N, sortie vers la pompe de circulation d'ECS PW2
[4] 230 V~1 N, entrée vers l'unité intérieure (module de commande)
[5] 400 V~3 N, entrée vers l'unité intérieure (chauffage d'appoint)
[6] Points de fixation sur la plaque de tôle pour fixer les câbles avec
des attaches de câbles
[7] Boîtier électrique
24
8
7
Fig. 32 Passe-câbles sur le boîtier électrique
1
[1] Câbles CAN-BUS
[2] I1-I4 : entrées externes
T1 : sonde de température extérieure
MD1 : sonde de condensation (accessoire pour le mode Refroi-
dissement)
Câble EMS-BUS : accessoire
[3] 230 V~1 N, sortie vers la pompe de circulation d'ECS PW2
[4] 230 V~1 N, sortie PK2, saison de refroidissement
[5] 230 V~1 N, puissance d'entrée vers l'unité intérieure (module de
commande)
[6] Bornes dans le boîtier électrique
2
[7] 400 V~3 N, puissance d'entrée vers l'unité intérieure (chauffage
d'appoint). Le câble doit être fixé à l'aide du serre-câbles [8].
3
[8] Serre-câbles
[9] Point de fixation des câbles de sondes/communication
4
5
Pour les passe-câbles (Figure 32 [1], [2], [7]), une petite piqûre
0010041468-003 dans la membrane suffit, puis les lignes peuvent être enfoncées.
▶ Après l'insertion du câble, vérifier que le câble est complètement
entouré par la membrane.
▶ Après l'insertion des câbles, serrer les presse-étoupes de câbles
(Figure 32 [3], [4], [5]).
▶ Utiliser les points de fixation définis [9] pour fixer les câbles qui ont
été insérés dans les entrées (Figure 32 [1], [2]).
9
Compress 6800i AW – 6721877108 (2025/04)
1
2
3
4
5
6
0010041510-004
