Notice d'installation
Unité intérieure pour pompe à chaleur air/eau
Compress 6800i AW
CS6800iAW 12 M
0010038628-001
Table des Matières
loading

Manuels Connexes pour Bosch Compress 6800i AW

Sommaire des Matières pour Bosch Compress 6800i AW

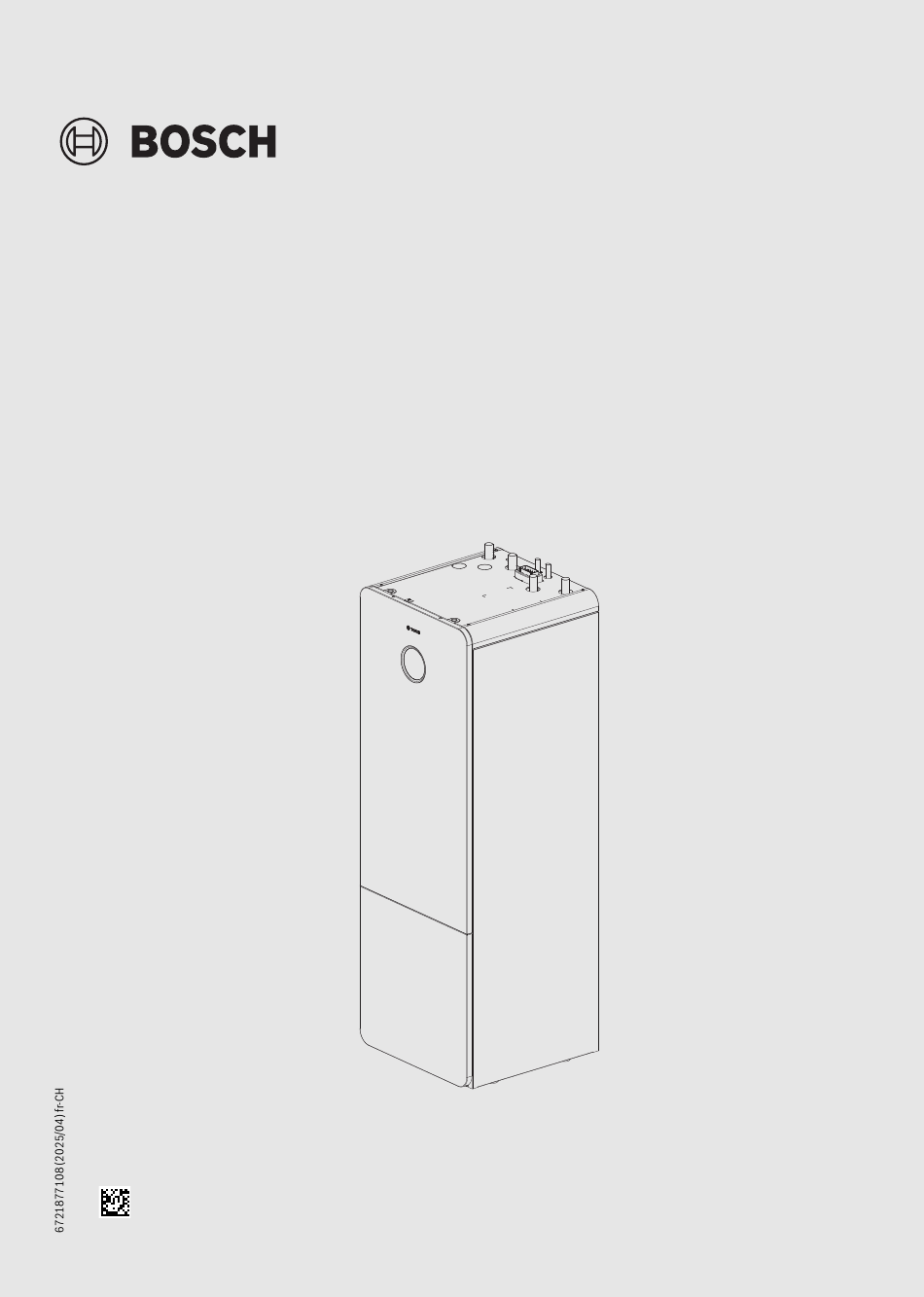

  • Page 1 Notice d’installation Unité intérieure pour pompe à chaleur air/eau Compress 6800i AW CS6800iAW 12 M 0010038628-001...

  • Page 2: Table Des Matières

    Remarques générales ......21 10.3.5 Valeurs de mesure des sondes de température ..50 Compress 6800i AW – 6721877108 (2025/04)

  • Page 3: Explication Des Symboles Et Mesures De Sécurité

    ▶ Respecter les consignes de sécurité et d’avertissement. pour qu’il les conserve en lieu sûr. ▶ Respecter les règlements nationaux et locaux, ainsi que les règles techniques et les directives. ▶ Documenter les travaux effectués. Compress 6800i AW – 6721877108 (2025/04)

  • Page 4: Informations Sur Le Produit

    Les unités intérieures CS6800iAW 12 M sont prévues pour le raccorde- ment à des pompes à chaleur AW OR-S et AW OR-T. CS6800iAW 12 M dispose d’un chauffage d’appoint électrique intégré, d’un ballon d’eau chaude sanitaire et d’un ballon tampon de petite taille. Compress 6800i AW – 6721877108 (2025/04)

  • Page 5: Dimensions Et Dégagements Minimaux

    (parois, lavabos, etc.). Le positionnement idéal est près d’un mur extérieur ou d’une cloison. _ > 800 _ > 50 0010038640-002 Fig. 3 Dimensions (mm) 0010038921-003 Fig. 2 Distance minimale (mm) Compress 6800i AW – 6721877108 (2025/04)
  • Page 6 Informations sur le produit 514,5 422,1 367,5 217,8 152,3 86,8 0010038642-004 Fig. 4 Dimensions, raccordements, vue de dessus Compress 6800i AW – 6721877108 (2025/04)

  • Page 7: Vue D'ensemble Du Produit

    Robinet de vidange du ballon d’ECS Robinet de vidange de l’eau de chauffage (CC) [10] Soupape de purge manuelle [11] Vase d’expansion [12] Système de chauffage de la pompe primaire PC1 [13] Plaque signalétique* Compress 6800i AW – 6721877108 (2025/04)

  • Page 8: Panneau De Toit

    Sortie de fluide caloporteur (vers la pompe à chaleur) Entrée de fluide caloporteur (de la pompe à chaleur) Étiquette de raccordement des tubes Retour depuis le système de chauffage Raccord de bouclage d’ECS (accessoire) Compress 6800i AW – 6721877108 (2025/04)

  • Page 9: Règlements

    Cela permet d’assurer le fonctionne- ment de la pompe à chaleur uniquement lorsqu’il y a une demande de chauffage ou de refroidissement. Compress 6800i AW – 6721877108 (2025/04)
  • Page 10 électrique ≤ 10 μS/cm En dessous de la courbe caractéristique, de l’eau de remplissage et d’appoint non traitée peut être utilisée conformément aux directives sur l’alimentation du réseau d'eau potable Compress 6800i AW – 6721877108 (2025/04)

  • Page 11: Volume Minimum Et Exécution De L'installation De Chauffage

    à faible débit, le régulateur peut basculer pour puiser l’énergie dans le ballon ECS à la place. Même le chauffage électrique peut être activé pour garantir un dégivrage correct. Compress 6800i AW – 6721877108 (2025/04)

  • Page 12: Installation

    0010046564-001 Fig. 9 Retirer les boulons et les attaches 0010046566-001 ▶ Retirer le panneau avant. ▶ Il faut deux personnes pour retirer l’appareil de la palette. Fig. 11 Chariot de transport avec appareil Compress 6800i AW – 6721877108 (2025/04)
  • Page 13 Les découpes seront ensuite positionnées sur les pieds de l’unité intérieure. 0010048276-001 Fig. 14 Pièce en bois ▶ Placer les pièces en bois et les attaches métalliques sous l’unité inté- rieure et serrer les sangles. Compress 6800i AW – 6721877108 (2025/04)

  • Page 14: Retirer La Face Avant

    10.Installer tous les accessoires. 11.Raccorder le câble EMS-BUS aux accessoires, si nécessaire. 12.Remplir et purger le ballon d’eau chaude sanitaire. 13. Remplir et purger le système de chauffage avant la mise en service. Compress 6800i AW – 6721877108 (2025/04)

  • Page 15: Raccordements Externes

    ▶ Monter la sonde d'humidité. Si uniquement les ventilo-convecteurs avec une évacuation et des tubes isolés sont utilisés, la température de départ peut être réduite à 7 °C. Compress 6800i AW – 6721877108 (2025/04)

  • Page 16: Raccordements Hydrauliques

    Toutes les conduites de fluides thermiques doivent être isolées selon les prescriptions en vigueur. Pour le mode refroidissement, tous les raccordements et toutes les conduites doivent être isolés conformément aux normes applicables pour empêcher la condensation. Compress 6800i AW – 6721877108 (2025/04)

  • Page 17: Raccordement De La Tuyauterie

    – Dimensionner la longueur du tube simple entre l’unité intérieure et l’unité extérieure > 8 m ou – Installer un tampon en série d’un volume > 8,5 L ou – Assurer un circuit au sol avec un débit constant de 20 m Compress 6800i AW – 6721877108 (2025/04)

  • Page 18: Raccordement De L'unité Intérieure À La Pompe À Chaleur

    Entrée de fluide caloporteur (de la pompe à chaleur) Sortie de fluide caloporteur (vers la pompe à chaleur) Équipement de remplissage et robinet de remplissage VW2 Conduite de départ depuis la pompe à chaleur Tuyau de retour à la pompe à chaleur Compress 6800i AW – 6721877108 (2025/04)

  • Page 19: Raccordement De L'unité Intérieure Au Système De Chauffage

    ▶ Raccorder la pompe en option de l’eau chaude sanitaire (accessoire). ▶ Raccorder la sortie d’eau chaude sanitaire [1]. ▶ Raccorder l’entrée d’eau froide [2]. ▶ Le réseau domestique d’eau potable doit être protégé de la pollution lors de l’installation Compress 6800i AW – 6721877108 (2025/04)

  • Page 20: Pompe À Chaleur, Unité Intérieure Et Remplissage Du Système De Chauffage

    ▶ Effectuer un contrôle d’étanchéité du système d’eau du robinet. plifiée. Le contrôle d’étanchéité doit être effectué uniquement avec de l’eau du robinet. La pression d’essai côté eau chaude ne doit pas dépasser 10 bars. Compress 6800i AW – 6721877108 (2025/04)

  • Page 21: Raccordement Électrique

    ▶ Poser les câbles de commande et de sonde à une distance minimale 0010055626-001 de 100 mm du câble de réseau. Les câbles de commande et de sonde Fig. 25 peuvent être posés ensemble. Compress 6800i AW – 6721877108 (2025/04)

  • Page 22: Can-Bus

    0,75 mm La longueur maximale de câble admissible est de 30 m. 0010040325-001 Fig. 28 Raccordement de EMS Compress 6800i AW – 6721877108 (2025/04)

  • Page 23: Montage De La Sonde De Température

    1) Charge externe sur les sorties Tab. 6 Zone et type de câble =11 mm 0010012093-002 Fig. 29 Position de la sonde de température extérieure 0010048737-002 Fig. 30 Raccordement à l’alimentation secteur avec dénudage des fils Compress 6800i AW – 6721877108 (2025/04)

  • Page 24: Passe-Câbles Dans La Tour De L'unité Intérieure

    230 V~1 N, entrée vers l’unité intérieure (module de commande) 400 V~3 N, entrée vers l’unité intérieure (chauffage d’appoint) Points de fixation sur la plaque de tôle pour fixer les câbles avec des attaches de câbles Boîtier électrique Compress 6800i AW – 6721877108 (2025/04)
  • Page 25 Type : fusible à cartouche 250 V ; 5 x 20 mm ; 5 A vitesse T Relais : sorties pour PW2 et PK2 Contacteurs pour commuter le chauffage d’appoint Module XCU-THH (XCU HY) Compress 6800i AW – 6721877108 (2025/04)

  • Page 26: Raccordements Des Bornes Dans Le Boîtier Électrique

    Raccordement électrique 6.10.3 Raccordements des bornes dans le boîtier électrique Tenir compte de la disposition du cavalier. 0010041530-004 Fig. 34 Raccordements électriques 400 V~3 N, entrée vers l’unité intérieure Compress 6800i AW – 6721877108 (2025/04)

  • Page 27: Raccordements Des Bornes Dans Le Boîtier Électrique

    Raccordement électrique 6.10.4 Raccordements des bornes dans le boîtier électrique Tenir compte de la disposition du cavalier. 0010049841-001 Fig. 35 Raccordement électrique pour monophasé, 3 kW uniquement 230V~1N, entrée vers l’unité intérieure (chauffage d’appoint) Compress 6800i AW – 6721877108 (2025/04)

  • Page 28: Raccordements Des Bornes Dans Le Boîtier Électrique Pour Le Verrouillage Fe/Sg, Deux Cordons D'alimentation

    Merci de noter la disposition des cavaliers. 0010040243-007 Fig. 36 Raccordements électriques avec verrouillage FE 400 V~3 N, entrée vers l’unité intérieure (chauffage d’appoint) 230 V~1 N, entrée vers l’unité intérieure (module de commande) Compress 6800i AW – 6721877108 (2025/04)

  • Page 29: Raccordements Des Bornes Des Accessoires Dans Le Boîtier Électrique

    6.10.6 Raccordements des bornes des accessoires dans le boîtier électrique 0010041833-002 Fig. 37 Raccordements électriques des accessoires 230 V~1 N, sortie relais vers la pompe de circulation PW2, circu- lation d’ECS 230 V~1 N, sortie relais PK2, saison de refroidissement Compress 6800i AW – 6721877108 (2025/04)

  • Page 30: Module De Raccordement Xcu-Thh (Xcu Hy)

    CAN-BUS sur pompe à chaleur Le couple de serrage des vis pour les connecteurs du XCU-THH (XCU HY) doit être de 0,5 Nm. ▶ Placer une attache de câbles devant chaque connecteur XCU-THH (XCU HY). Compress 6800i AW – 6721877108 (2025/04)

  • Page 31: Raccordement Électrique, Verrouillage Fe Et Fonction Smart Grid

    La pompe à chaleur fonctionne selon les signaux que le fournisseur mande). d’énergie envoie via les deux raccordements au secteur. Tab. 7 EVU et fonctionnalité SG Compress 6800i AW – 6721877108 (2025/04)
  • Page 32 État 3, augmentation de la température du circuit de chauffage fonction fournisseur d’électricité = 0 fonction SG = 1 État 4, fonctionnement en mode forcé fonction fournisseur d’électricité = 1 fonction SG = 1 Compress 6800i AW – 6721877108 (2025/04)
  • Page 33 5 fils doit être utilisé. Contrôle des tarifs fonction SG (Smart Grid) Compteur électrique, bâtiment, tarif supérieur courant mono- phasé Pompe à chaleur, compresseur Chauffage d’appoint [10] Appareil de commande et unité intérieure Compress 6800i AW – 6721877108 (2025/04)
  • Page 34 [10] Appareil de commande et unité intérieure et 1 mA. • *** Pour les dispositifs monophasés, un câble 3 fils doit être utilisé et pour les dispositifs polyphasés, un câble 5 fils doit être utilisé. 1) Voir tableau 7 Compress 6800i AW – 6721877108 (2025/04)

  • Page 35: Mise En Service

    ▶ Remplir le ballon d’eau chaude sanitaire et l’installation de chauffage avant de mettre cette dernière en marche et établir la pression [Retour] pour revenir en arrière. appropriée. Pays Régler le pays. Sélectionner [Suivant] pour pour- suivre la configuration [Retour] pour revenir en arrière. Compress 6800i AW – 6721877108 (2025/04)

  • Page 36: Pompe À Chaleur, Unité Intérieure Et Ventilation Du Système De Chauffage

    2. Activer le programme de purge : > Maintenance > Réglages de l'installation > Pompe à chaleur > Fonction de purge. 3. Purger par tous les purgeurs manuels de la pompe à chaleur, de l’unité intérieure et de l’installation de chauffage( fig. 24). Compress 6800i AW – 6721877108 (2025/04)

  • Page 37: Réglage De La Pression De Service Du Système De Chauffage

    ▶ Sous Aperçu du système, noter les températures vers et depuis la pompe à chaleur (unité extérieure). ▶ Vérifier si la différence de température correspond à la valeur delta définie pour le mode Chauffage. Compress 6800i AW – 6721877108 (2025/04)

  • Page 38: Protection Contre La Surchauffe

    à chaleur. Le filtre peut se boucher avec le temps et doit donc être net- toyé. Il n’est pas nécessaire de vider le système pour nettoyer le filtre. Le filtre est intégré dans le robinet d’arrêt. Compress 6800i AW – 6721877108 (2025/04)

  • Page 39: Nettoyage Du Filtre

    Si l’anode se consume très vite, envisager de passer à une anode élec- trique (accessoire). L’anode en magnésium est une anode sacrificielle qui se consume 0010043498-001 lorsque le ballon fonctionne. Fig. 46 Compress 6800i AW – 6721877108 (2025/04)

  • Page 40: Entretien Du Vase D'expansion

    VC4 entre l’unité intérieure et l’unité extérieure. 2. Fermer les purgeurs d’air automatiques, qui sont reliés à l’unité inté- La protection de l’environnement est un principe de base du groupe Bosch. rieure. Nous accordons une importance égale à la qualité de nos produits, à leur 3.

  • Page 41: Informations Techniques Et Protocoles

    Jusqu’à 2000 m au-dessus du niveau de la mer 1) Valeur recommandée pour les pompes les plus efficaces : IEE ≤ 0,20 2) Le débit et la chaleur résiduelle dépendent des pompes intégrées PC1 ( Chapitre 10.2.4). Compress 6800i AW – 6721877108 (2025/04)

  • Page 42: Solutions De Système

    Sonde de condensat (accessoires) Sonde de température extérieure Pompe de circulation d’ECS (accessoires) Sonde de température d’ECS Circuit de chauffage sans vanne de mélange Pompe de circulation du circuit de chauffage Thermostat de sécurité Compress 6800i AW – 6721877108 (2025/04)

  • Page 43: Circuit De Chauffage Sans Vanne De Mélange

    (voir le chapitre sur les acces- soires requis dans  2.8.1). VC4 est nécessaire pour la procédure de remplissage recomman- dée Vase d’expansion (vase d’expansion externe, s’il n’est pas inté- gré) Compress 6800i AW – 6721877108 (2025/04)

  • Page 44: Explication Des Symboles

    Compteur d’énergie Séparateur air Circuit de chauffage ∏ Sortie eau chaude sanitaire Purgeur automatique Circuit chauffage au sol Relais Compensateur de dilatation Bouteille de découplage hydrau- lique Élément chauffant électrique Tab. 11 Symboles hydrauliques Compress 6800i AW – 6721877108 (2025/04)

  • Page 45: Hauteur De Refoulement Résiduelle Pour Les Pompes De Circulation

    Informations techniques et protocoles 10.2.4 Hauteur de refoulement résiduelle pour les pompes de circulation [l/min] 0010046619-001 Fig. 48 Graphique de performance pour PC1 Compress 6800i AW – 6721877108 (2025/04)

  • Page 46: Schéma De Connexion

    Pompe de circulation du fluide caloporteur (circuit primaire) Alimentation 230 V~1 N vers XCU-THH (XCU HY) [PC1] Pompe de circulation du circuit de chauffage LIN-Bus pour les pompes de circulation (PC0/PC1) [JC0] Capteur de pression Compress 6800i AW – 6721877108 (2025/04)

  • Page 47: Alimentation Électrique De L'unité Intérieure, Avec Verrouillage Fe/Sg

    Pompe de circulation, mode Refroidissement Protection contre la surchauffe [PW2] Pompe de circulation d’ECS Contacteur de sécurité XCU-THH (XCU HY) - Unité intérieure CAN-BUS XCU-SRH (XCU HP) - Unité extérieure [10] Disjoncteur miniature (3 x 16 A) Compress 6800i AW – 6721877108 (2025/04)

  • Page 48: Alimentation Électrique De L'unité Intérieure

    Résistance électrique 3 x 3 kW (3 x 17,6 ) [12] Installation électrique externe Protection contre la surchauffe [PK2] Pompe de circulation, mode Refroidissement Contacteur de sécurité [PW2] Pompe de bouclageECS XCU-THH (XCU HY) - Unité intérieure CAN-BUS Compress 6800i AW – 6721877108 (2025/04)

  • Page 49: Plan De Câblage

    Selon la configuration IHM Smart Grid 0,5 mm² LiYY 2 x 0,5 I13 / I14 / I15 / I16 Selon la configuration HMI Tab. 14 Plan de câblage des câbles de sondes et bus Compress 6800i AW – 6721877108 (2025/04)

  • Page 50: Valeurs De Mesure Des Sondes De Température

    7405 1165 – 25 62370 5879 975,3 – 20 46320 4700 820,7 – 15 34740 3782 693,9 – 10 26290 3063 589,4 – 5 20080 2496 502,9 15460 2046 430,8 Tab. 16 Sonde T1 Compress 6800i AW – 6721877108 (2025/04)
