Raccordement électrique
6.4 CAN-BUS
AVIS
Le système sera endommagé si les raccordements 24 V CC et CAN-
BUS sont mal effectués !
Les circuits de communication ne sont pas conçus pour une tension
constante de 24 V CC.
▶ Vérifier que les câbles sont raccordés aux contacts avec les mar-
quages correspondants sur les modules.
AVIS
Dysfonctionnement dû à des raccordements interchangés !
Si les raccordements « HIGH » (H) et « LOW » (L) ont été interchangés, il
n'y a pas de communication entre la pompe à chaleur et l'unité inté-
rieure.
▶ Contrôler pour s'assurer les câbles sont branchés aux raccorde-
ments avec les marquages correspondants des deux extrémités du
câble CAN-BUS.
A
Vcc Vcc
H
H
L
L
GND
GND

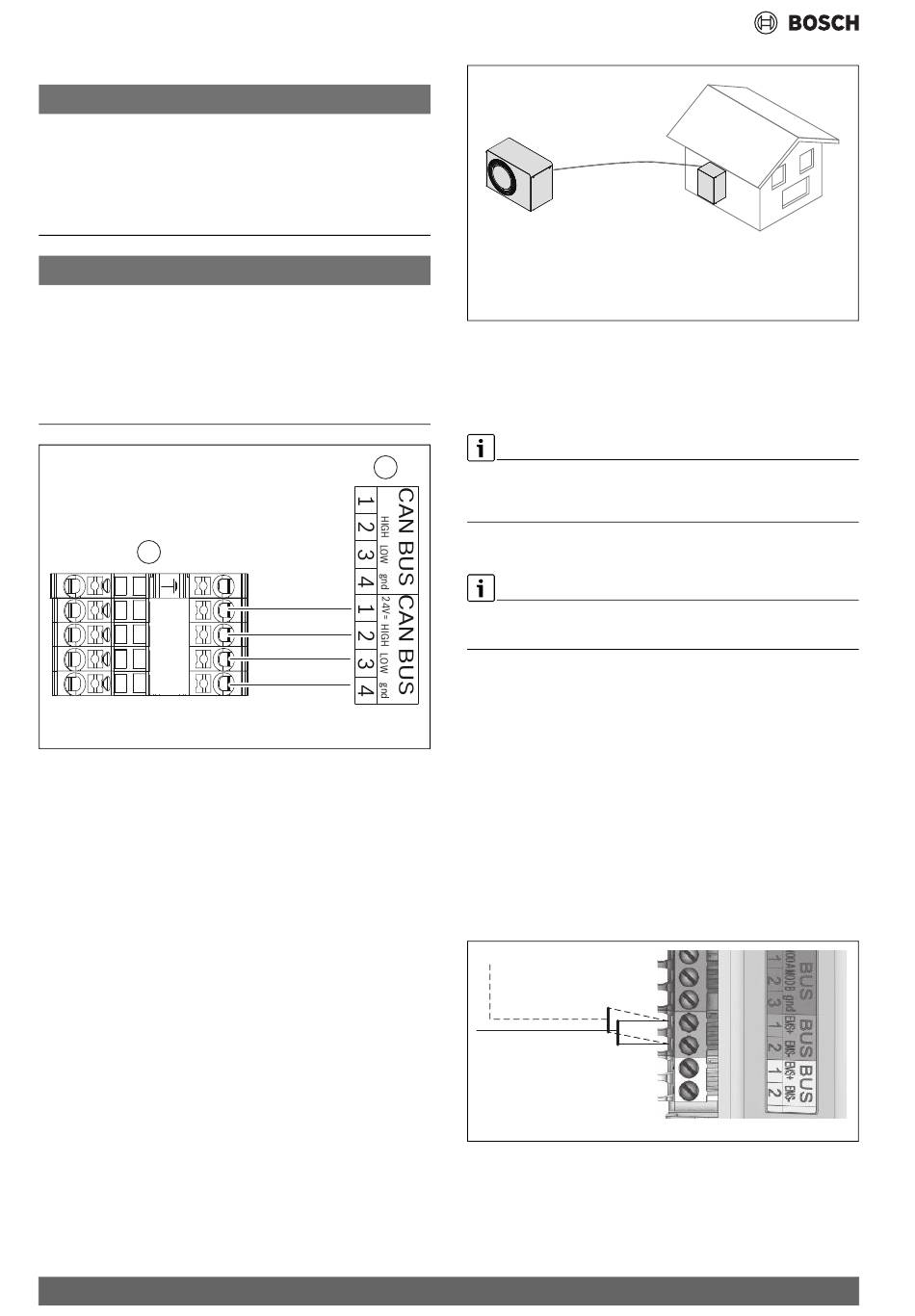

Fig. 26 BUS CAN pompe à chaleur - unité intérieure
[A] Pompe à chaleur
[B] Unité intérieure
[Vcc] 24 V= (24 V CC)
[H] ELEVEE
[L] FAIBLE
[GND] gnd
La pompe à chaleur et l'unité intérieure sont raccordées par une ligne de
communication, le CAN-BUS [24 V CC, classe III (SELV)].
Un câble LIYCY (TP) 2 x 2 x 0,75 (ou équivalent) est approprié.en
guise de rallonge extérieure de l'unité. Il est également possible d'uti-
liser des paires de câbles torsadés pour une utilisation en extérieur avec
une section minimale de 0,75 mm
La longueur maximale de câble admissible est de 30 m.
22
B
0010049010-001
2
.
Fig. 27 Raccordement BUS-CAN entre l'unité intérieure et l'unité exté-
rieure
La liaison s'effectue via quatre fils, sur lesquels l'alimentation de 24 V CC
est également raccordée. Les raccordements 24 V CC et CAN-BUS sont
marqués sur les modules.
Le câble CANBUS comporte deux paires de fils torsadés. Vcc et GND
constituent une paire, H et L constituent la seconde. Le dénudage des
fils est de 8 mm.
6.5 EMS-BUS pour les accessoires
EMS-BUS et CAN-BUS ne sont pas compatibles.
▶ Ne pas raccorder les unités EMS-BUS aux unités CAN-BUS.
Ce qui suit s'applique aux accessoires raccordés au EMS-BUS [15 V CC,
classe III (SELV)] (voir également la notice d'installation des accessoires
correspondants) :
▶ Si plusieurs unités BUS sont installées, elle doivent être séparées les
unes des autres de 100 mm minimum.
▶ Si plusieurs unités BUS sont installées, les raccorder en série ou en
étoile.
▶ Utiliser le câble avec une section du conducteur d'au moins 0,5 mm
▶ En cas d'interférences électromagnétiques (causées par des sys-
tèmes photovoltaïques, par exemple) des câbles blindés doivent
être utilisés.
▶ Raccorder le câble à la borne EMS-BUS de l'unité intérieure.
Si la borne de raccordement EMS est déjà affectée, effectuer un raccor-
dement en parallèle sur la même borne conformément à la fig. 28.
Fig. 28 Raccordement de EMS
