Raccordements hydrauliques
5.3 Raccordement de l'unité intérieure à la pompe à cha-
leur
▶ Raccorder la conduite de départ de la pompe à chaleur à l'entrée de
fluide caloporteur. Installer un purgeur d'air automatique (VL1) sur
cette conduite.
1

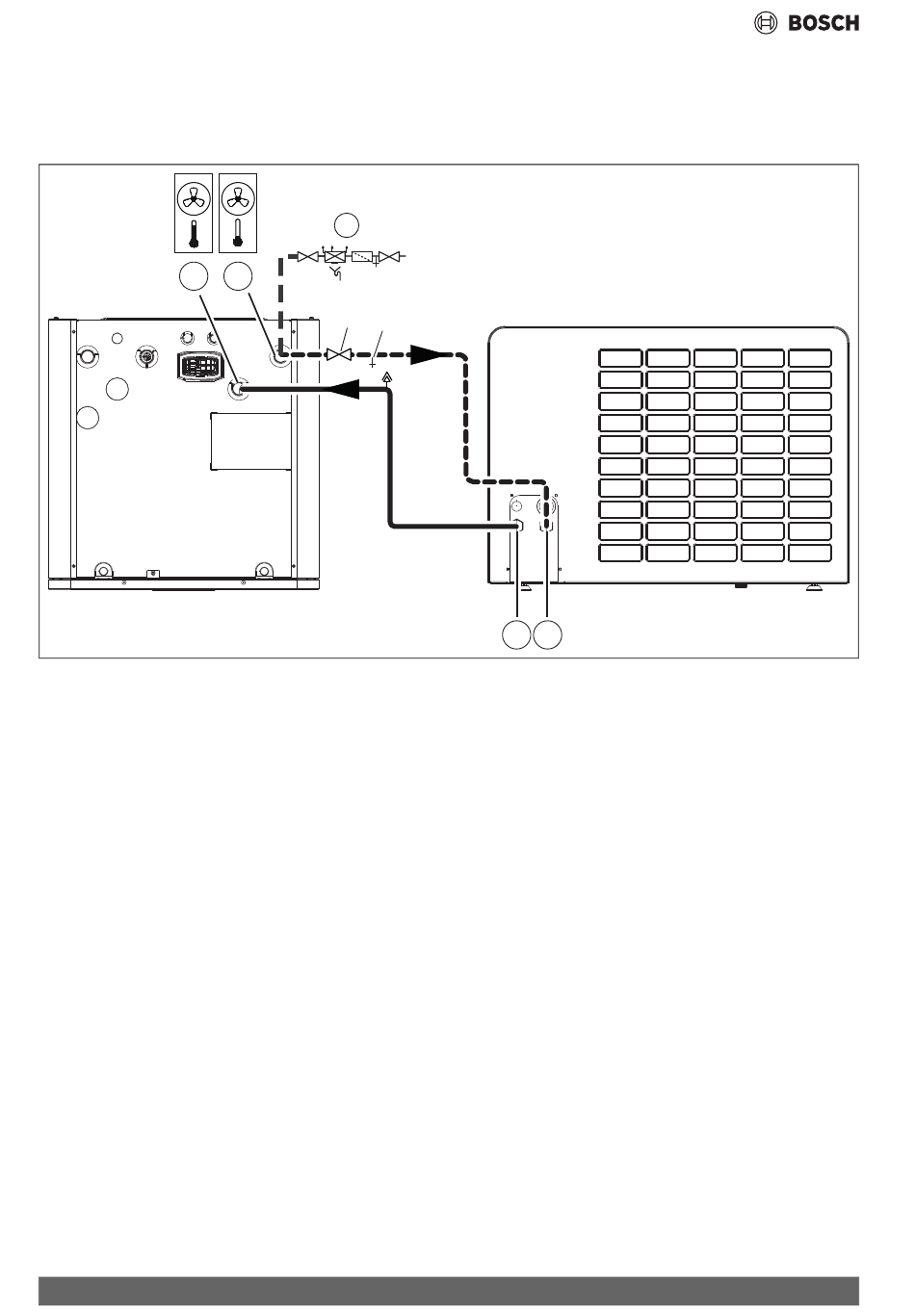

Fig. 20 Raccordement de l'unité intérieure à la pompe à chaleur
[1] Entrée de fluide caloporteur (de la pompe à chaleur)
[2] Sortie de fluide caloporteur (vers la pompe à chaleur)
[3] Équipement de remplissage et robinet de remplissage VW2
[4] Conduite de départ depuis la pompe à chaleur
[5] Tuyau de retour à la pompe à chaleur
18
3
VW2
2
VC4 VC5
VL1
▶ Raccorder la conduite de retour de la pompe à chaleur à la sortie de
fluide caloporteur. Installer une vanne (VC4) sur cette conduite. Ins-
taller le robinet de remplissage (VW2) sur le même raccord sur l'unité
intérieure.
4 5
