Installation
4.3 Retirer la face avant
1.
2.
3.
4.

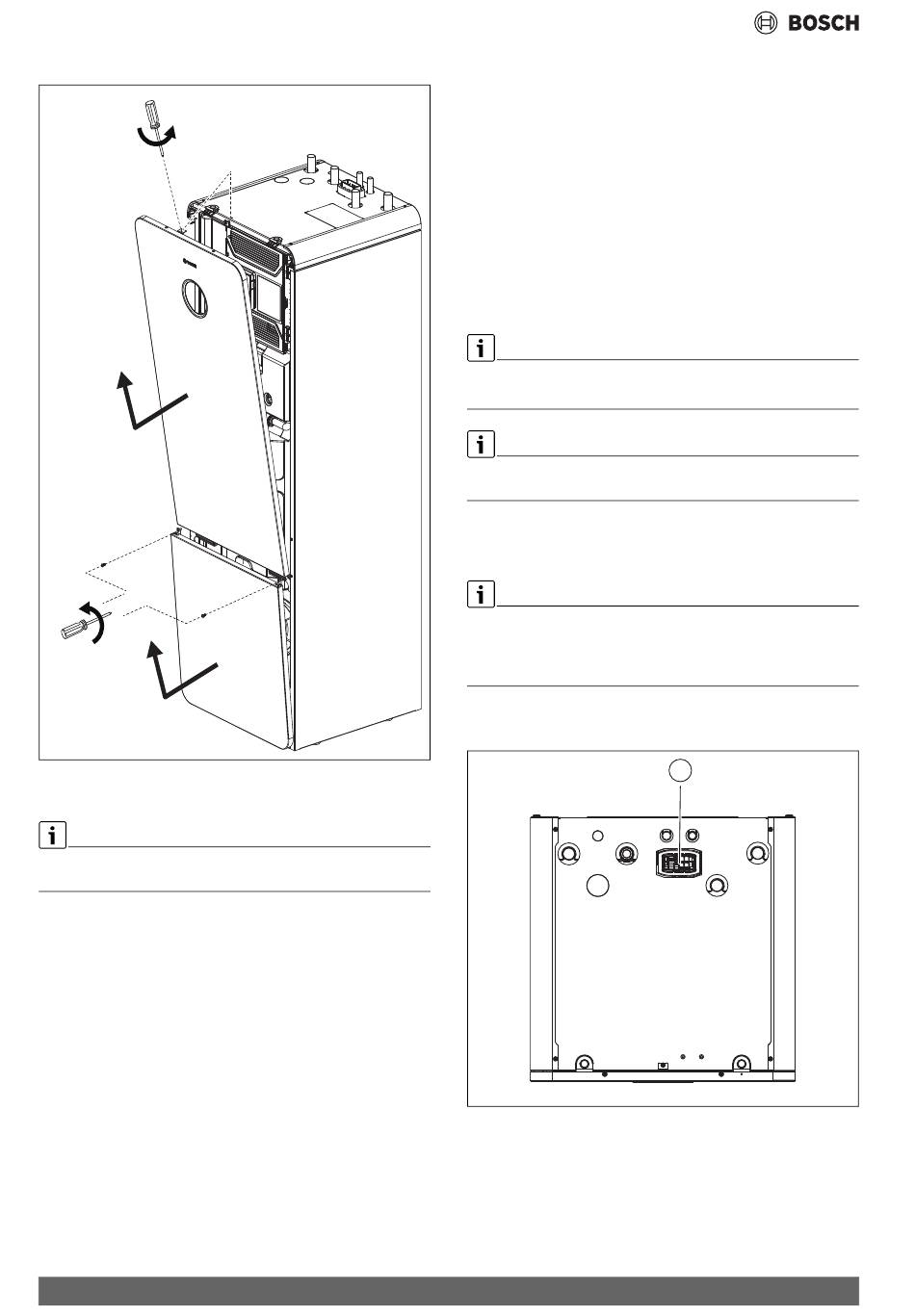

Fig. 16 Retirer la face avant
4.4 Liste de contrôle de l'installation
Chaque installation est unique. La liste de contrôle suivante fournit une
description générale de la manière dont l'installation doit être réalisée.
1. Installer le robinet de remplissage.
2. Installer le clapet anti-retour (en cas d'utilisation du mode de refroi-
dissement).
3. Installer les tuyaux d'évacuation
4. Raccorder la pompe à chaleur à l'unité intérieure.
5. Raccorder l'unité intérieure au système de chauffage.
6. Installer le filtre à particules et le séparateur d'oxyde magnétique de
fer (ce dernier n'est facultatif que pour les nouveaux bâtiments dotés
uniquement d'un système de chauffage par le sol).
7. Raccorder la conduite d'eau potable à l'unité intérieure via un groupe
de sécurité sanitaire..
8. Installer la sonde de température extérieure et un régulateur ambiant.
9. Raccorder le câble CAN-BUS à la pompe à chaleur et à l'unité inté-
rieure.
10.Installer tous les accessoires.
11.Raccorder le câble EMS-BUS aux accessoires, si nécessaire.
12.Remplir et purger le ballon d'eau chaude sanitaire.
13. Remplir et purger le système de chauffage avant la mise en service.
14
14.Raccorder le système au réseau électrique.
15.Mettre en service l'installation.
16.Purger le système de chauffage également lors de la mise en service.
4.5
Si les conditions suivantes sont remplies, aucun calcul n'est nécessaire
pour les logements de une à quatre familles :
• Tubes de bouclage, de récupération et individuels avec un diamètre
nominal d'au moins 10 mm
• Pompe de bouclage DN 15 avec un débit max de 200 l/h et une pres-
sion de refoulement de 100 mbar
• Longueur des tubes d'ECS max. 30 m
• Longueur du tube de bouclage max. 20 m
• La diminution de la température ne doit pas dépasser 5 K
Pour faciliter le respect de ces caractéristiques techniques :
▶ Installer une soupape de régulation avec thermomètre.
Afin d'économiser de l'énergie électrique et thermique, ne pas faire
fonctionner la pompe de bouclage en continu.
4.6
4.6.1
Des informations sur Connect-Key , la connexion WI-FI, l'établissement
de la connexion avec Internet et l'intégration des accessoires sont dispo-
nibles dans l'application correspondante et dans l'emballage de
Connect-Key .
▶ Placer le module dans le support ([1], figure 17). Une LED cli-
gnote s'il est correctement inséré.
0010038655-001
Fig. 17 Placement Connect-Key
Dimensionnement des tubes de bouclage ECS
Installation des accessoires
Placement Connect-Key
1
Compress 6800i AW – 6721877108 (2025/04)
