Étape 1 : Remplissage de la pompe à chaleur et du ballon d'ECS
1. Couper l'alimentation de la pompe à chaleur et de l'unité intérieure.
2. Vérifier que tous les robinets du système de chauffage sont complè-
tement ouverts.
3. Fermer les vannes sur le système de chauffage VC3 et le filtre à parti-
cules SC1, et la vanne VC4 entre l'IDU et l'ODU.
4. Raccorder un tuyau souple au robinet de vidange VC5 et l'autre extré-
mité à une sortie. Ouvrir la vanne.
5. Ouvrir le robinet de remplissage VW2 pour remplir la pompe à cha-
leur.
6. Poursuivre le remplissage jusqu'à ce que de l'eau s'écoule du tuyau
souple par l'évacuation et que la pompe à chaleur ne contienne plus
de bulles.
7. Ouvrir la vanne VC4.
8. Fermer le robinet de vidange VC5 et le robinet de vidange VW2.
9. Ouvrir la vanne d'eau froide VW3.
10.Pour remplir le ballon d'eau chaude sanitaire, ouvrir un robinet d'eau
chaude sanitaire. Fermer le robinet lorsque seule de l'eau sort.
Étape 2 : Remplissage du système de chauffage et du micro-ballon
11.Déplacer le tuyau d'évacuation vers la vanne de vidange VC2 du sys-
tème de chauffage.
12.Ouvrir le filtre à particules SC1, le robinet de vidange VC2 et le robi-
net de remplissage VW2 pour remplir le système de chauffage.
13.Poursuivre le remplissage jusqu'à ce qu'il ne sorte plus que de l'eau
de la conduite d'évacuation.
14.Ouvrir le robinet de remplissage VW2 pour remplir le ballon tampon.
15.Poursuivre le remplissage jusqu'à ce que seule de l'eau s'écoule du
tuyau d'évacuation et que le système de chauffage ne contienne plus
de bulles.
16.Fermer le robinet de vidange VC2 et retirer le tuyau souple.
17.Ouvrir les purgeurs manuels et les fermer lorsque de l'eau s'écoule.
18.Poursuivre le remplissage jusqu'à ce que la pression cible (
tableau 10) s'affiche sur le manomètre GC1.
19.Fermer le robinet de remplissage VW2.
6 Raccordement électrique
6.1 Consignes de sécurité
HDanger de mort par électrocution
Des dispositifs pour déconnecter l'unité de l'alimentation secteur en
toute sécurité doivent être intégrés.
▶ Installer un interrupteur de sécurité permettant de déconnecter tous
les pôles de l'alimentation secteur. L'interrupteur de sécurité doit
être un appareil de catégorie de surtension III.
▶ Si plusieurs raccordements au réseau sont présents, prévoir un inter-
rupteur de sécurité de catégorie de surtension III pour chaque rac-
cordement.
HDanger de mort par électrocution !
Le fait de toucher des pièces sous tension peut causer une électrocution.
▶ Avant de travailler sur une pièce électrique, couper tous les pôles de
l'alimentation électrique (230 V CA et 400 V 3P) de l'unité intérieure
(par fusible ou disjoncteur).
▶ Protéger contre toute remise en marche involontaire.
▶ Contrôler l'absence de tension.
HDysfonctionnements dus à des interférences électriques !
Les câbles de tension réseau (230/400 V) à proximité des câbles de
commande et de sonde peuvent entraîner des dysfonctionnements de
l'unité intérieure.
▶ Poser les câbles de commande et de sonde à une distance minimale
de 100 mm du câble de réseau. Les câbles de commande et de sonde
peuvent être posés ensemble.
Compress 6800i AW – 6721877108 (2025/04)
6.2 Remarques générales
▶ Respecter les mesures de protection selon les directives VDE 0100
et les directives spéciales (TAB) des fournisseurs d'électricité
locaux.
▶ Ne pas raccorder de consommateurs supplémentaires au raccorde-
ment au réseau électrique de l'appareil.
▶ Fournir des fusibles conformes aux spécifications :
raccordement au réseau triphasé (400 V) pour le niveau de l'élément
chauffant électrique 9 kW Section 6.10.1
raccordement au réseau monophasé (230 V) pour les niveaux d'élé-
ment chauffant électrique 3 kW et 6 kW Section 6.10.1.
▶ Choisir une zone et un type de câblage représentatifs de la protection
du fusible et du mode de câblage.
▶ Raccorder l'unité intérieure dans le respect du schéma de câblage.
Ne jamais raccorder un autre élément consommateur d'électricité.
▶ Toujours raccorder les unités intérieures triphasées directement au
tableau de distribution par l'intermédiaire de disjoncteurs tripo-
laires.
▶ Faire attention au codage de couleur et à l'autocollant lors du rempla-
cement des circuits imprimés.
L'alimentation électrique de l'appareil doit pouvoir être coupée en toute
sécurité.
▶ Installer un interrupteur de sécurité distinct qui met complètement
hors tension l'unité intérieure. Lorsque l'alimentation électrique est
séparée, un interrupteur de sécurité distinct est nécessaire pour
chaque ligne d'alimentation.
▶ Sélectionner la section du conducteur et les types de câbles appro-
priés pour le type de protection électrique correspondantes.
▶ Raccorder l'unité selon les chapitres 6.10.5 – 6.10.7. Aucun
consommateur supplémentaire ne peut être raccordé.
Lors de l'extension des câbles de sondes de température, utiliser les dia-
mètres des conducteurs indiqués dans le plan de câblage (
Chapitre 6.10.1).

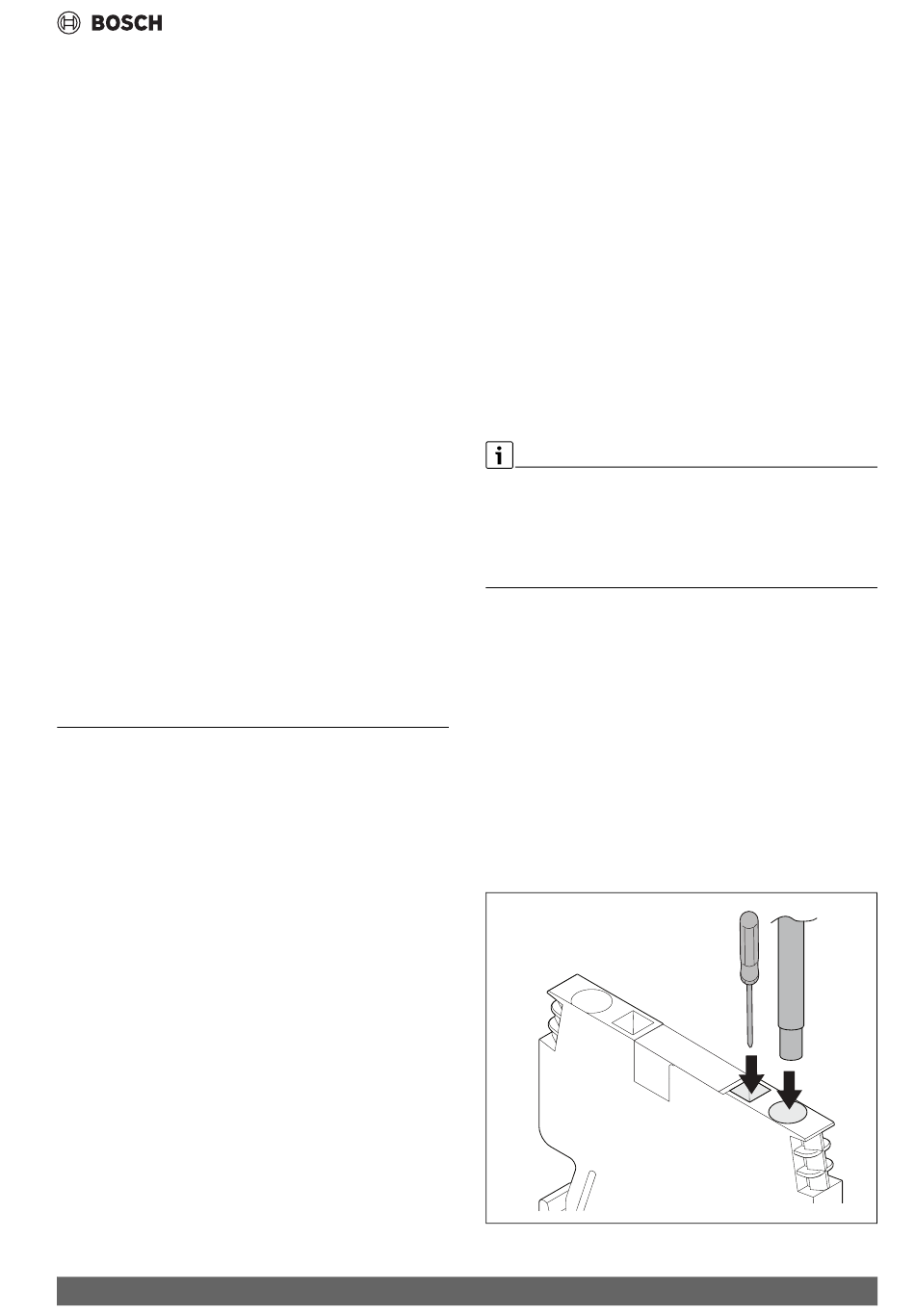

6.3 Installation des câbles sur le boîtier électrique
▶ Insérer un tournevis plat dans l'ouverture carrée (1).
▶ Pousser avec précaution le tournevis plat vers le bas pour ouvrir le
mécanisme de serrage de la cage.
▶ Maintenir le tournevis plat dans cette position.
▶ Insérer le fil dans l'ouverture ronde (2).
▶ Retirer le tournevis plat une fois que le fil est complètement inséré.
Fig. 25
Raccordement électrique
1.
2.
0010055626-001
