Additifs pour l'eau de chauffage
Un additif pour eau de chauffage inapproprié peut endommager le géné-
rateur et l'installation de chauffage ou entraîner un défaut de production
de chauffage ou d'ECS.
N'utiliser des additifs pour eau de chauffage, par ex. produit antirouille,
que si le fabricant de l'additif pour eau de chauffage certifie que l'additif
pour eau de chauffage convient à tous les matériaux présents dans l'ins-
tallation de chauffage.
▶ N'utiliser les additifs pour l'eau de chauffage que conformément aux
instructions du fabricant respectif concernant la concentration, les
mesures correctives et les contrôles réguliers de la concentration.
Les additifs pour eau de chauffage, par ex. des produits antirouille, ne
sont requis que dans le cas d'une entrée d'oxygène qui ne peut être évi-
tée par d'autres mesures.
Les produits d'étanchéité dans l'eau de chauffage ne sont pas recom-
mandés car ils peuvent entraîner des dépôts dans le générateur de cha-
leur.
Qualité de l'eau potable (WW)
Le ballon d'eau chaude intégré est destiné au chauffage et au stockage
de l'eau potable. Se conformer aux directives, normes et réglementa-
tions nationales en matière d'eau potable. La qualité de l'eau dans le bal-
lon doit répondre aux exigences de la directive européenne 2020/
2184.
Pour éviter un entartrage accru dans le système d'eau chaude et les
interventions d'entretien qui en résultent :
Dureté de l'eau
≥ 15°dH/25°fH/2,5 mmol/l
≥ 21°dH/37°fH/3,7 mmol/l
Tab. 4 Recommandation en cas d'eau chaude dure
3.3 Volume minimum et exécution de l'installation de
chauffage
Normalement, l'énergie pour le cycle de dégivrage provient du ballon
tampon et du système de chauffage, mais, dans les petites installations
à faible débit, le régulateur peut basculer pour puiser l'énergie dans le
ballon ECS à la place. Même le chauffage électrique peut être activé pour
garantir un dégivrage correct.
Compress 6800i AW – 6721877108 (2025/04)
Recommandation
Régler la température de l'eau
chaude sur < 55 °C
Installer un système de traitement de
l'eau
3.4 Contrôler la taille du vase d'expansion
Diagramme des caractéristiques du vase d'expansion (17 l)
Le graphique suivant peut être utilisé pour estimer si le vase d'expansion
installé est suffisant ou si un vase d'expansion supplémentaire est néces-
saire (pas pour le chauffage par le sol).
Pour les courbes présentées, les paramètres suivants ont été pris en
compte :
• 1 % de la réserve d'eau dans le vase d'expansion ou 20 % du volume
nominal dans le vase d'expansion
• Différence de pression de service de la soupape différentielle de
0,5 bar
• La pression admissible du vase d'expansion correspond à la hauteur
statique de l'installation au-dessus de l'appareil.
• Pression de service max. : 3 bar
T [°C]
70
60
50
A
40
30
0 100 200 300

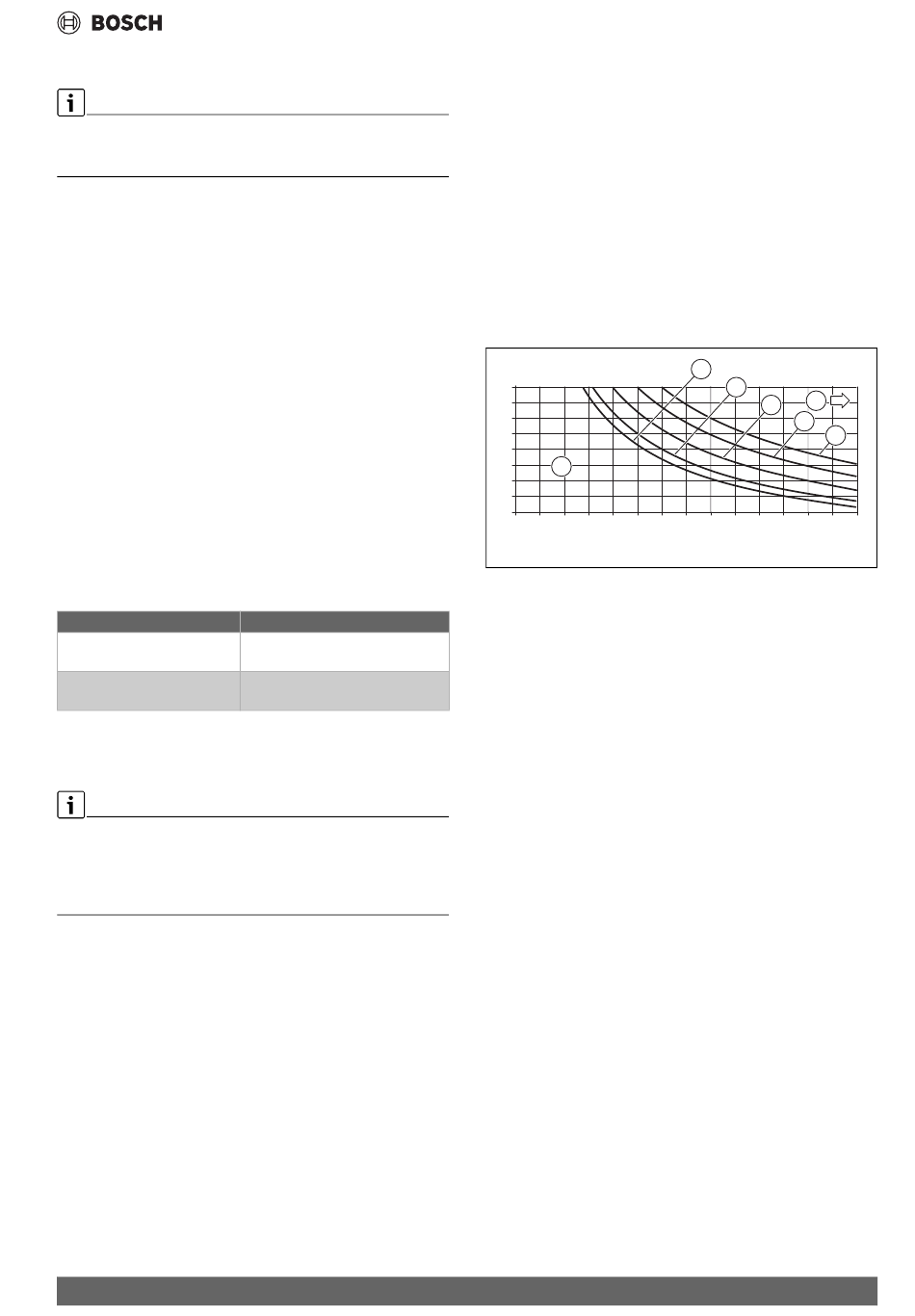

Fig. 8 Courbes du vase d'expansion (17 l)
Légende de la fig. 8:
I Pression admissible de 0,5 bar
II Pression admissible de 0,75 bar (paramètre par défaut)
III Pression admissible de 1,0 bar
IV Pression admissible de 1,2 bar
V Pression admissible de 1,3 bar
A Capacité de fonctionnement du vase d'expansion
B Vase d'expansion supplémentaire requis
T Température de départ
V Contenu de l'installation en litres
▶ Dans la plage limite : calculer la taille exacte du vase d'expansion
conformément à la réglementation spécifique au pays.
▶ L'intersection se trouve à droite à côté de la courbe : installer un vase
d'expansion supplémentaire.
Préparation de l'installation
V
IV
B
III
II
400 500 600
V [l]
0010043330-001
A
I
700
