Installation du capteur de pression
3.5.2
Afin de pouvoir tester le capteur de pression même lorsqu'il est installé, on installe généra-
lement une vanne test à trois voies.
▸
Avant d'installer un capteur de pression, vérifiez qu'il y a un filetage G 1/4" ou NPT 1/4"
sur l'adaptateur de cartouche.
▸
Le type de filetage est indiqué sur l'adaptateur de cartouche :

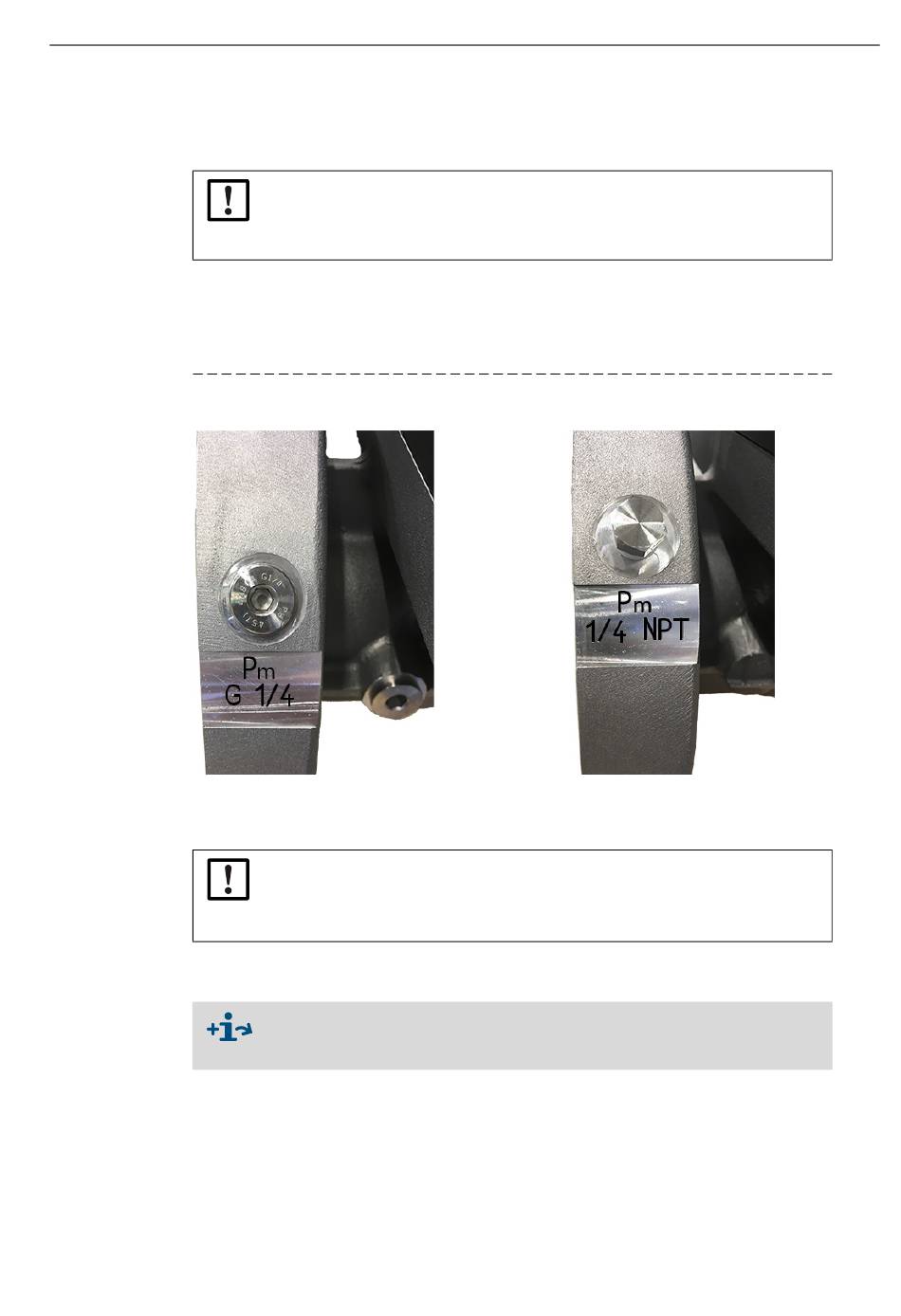

Figure 30
Indication sur l'adaptateur de cartouche
Filetage G 1/4''
▸
Si l'adaptateur de cartouche a un filetage NPT 1/4", vissez l'adaptateur de NPT 1/4" à G
1/4" (réf. 207555562) avant d'utiliser les accessoires Endress+Hauser.
Variante 1 : installation avec une vanne test BDA04 (jusqu'à -20 °C en dynamique,
jusqu'à -30° C en statique)
1 Retirer le bouchon borgne du point de mesure de pression marqué «Pm».
2 Si l'adaptateur de cartouche possède un filetage NPT 1/4", visser d'abord l'adaptateur
de NPT 1/4" vers G 1/4" (réf. 2075562).
3 Monter la vanne test BDA04.
Faire attention à l'orientation du connecteur du capteur de pression.
4 Monter le capteur de pression sur la vanne test BDA04 (→ Figure 31).
Endress+Hauser
IMPORTANT : remarques sur le montage
Il est recommandé de relier le capteur de pression à la vanne test 3 voies ou au
FLOWSIC500 de sorte qu'il existe une pente depuis le capteur de pression vers
le point de raccordement et depuis la vanne 3 voies vers le FLOWSIC500.
IMPORTANT :
Le filetage de l'adaptateur de cartouche sera endommagé si le mauvais type de
filet est vissé.
Faire attention à l'indication portée sur l'adaptateur de cartouche !
Vous trouverez des informations détaillées sur l'installation de la vanne test
BDA04 dans la notice du constructeur. Le document est disponible en
téléchargement.
Filetage 1/4'' NPT
M A N U E L D ' U T I L I S A T I O N
8030094/AE00/V4-4/2024-12
