FLOWSIC500
Débrancher les connexions électriques
7.4.7
Observer les remarques sur la sécurité du chapitre §3.4 (→ p. 46) !
Continuez, selon la configuration de votre FLOWSIC500 par les mesures suivantes :
1 Raccorder le câble de terre à la borne de terre externe du boîtier électronique (à droite à
côté du connecteur M12) (→ Figure 18, p. 50).
2 Ôter le capuchon du connecteur, s'il est installé. Pour cela dévisser les vis à trous en
croix (→ Figure 29, p. 60).
3 S'ils sont installés, dévisser à la main et retirer les connecteurs M12 d'alimentation
externe et de sortie signal (→ Figure 18, p. 50).
4 S'ils sont installés, dévisser à la main et retirer les connecteurs M8 de pression et
température ( → Figure 18, p. 50).
5 Ouvrir le couvercle de l'électronique ( → p. 48, §3.4.3).
▸

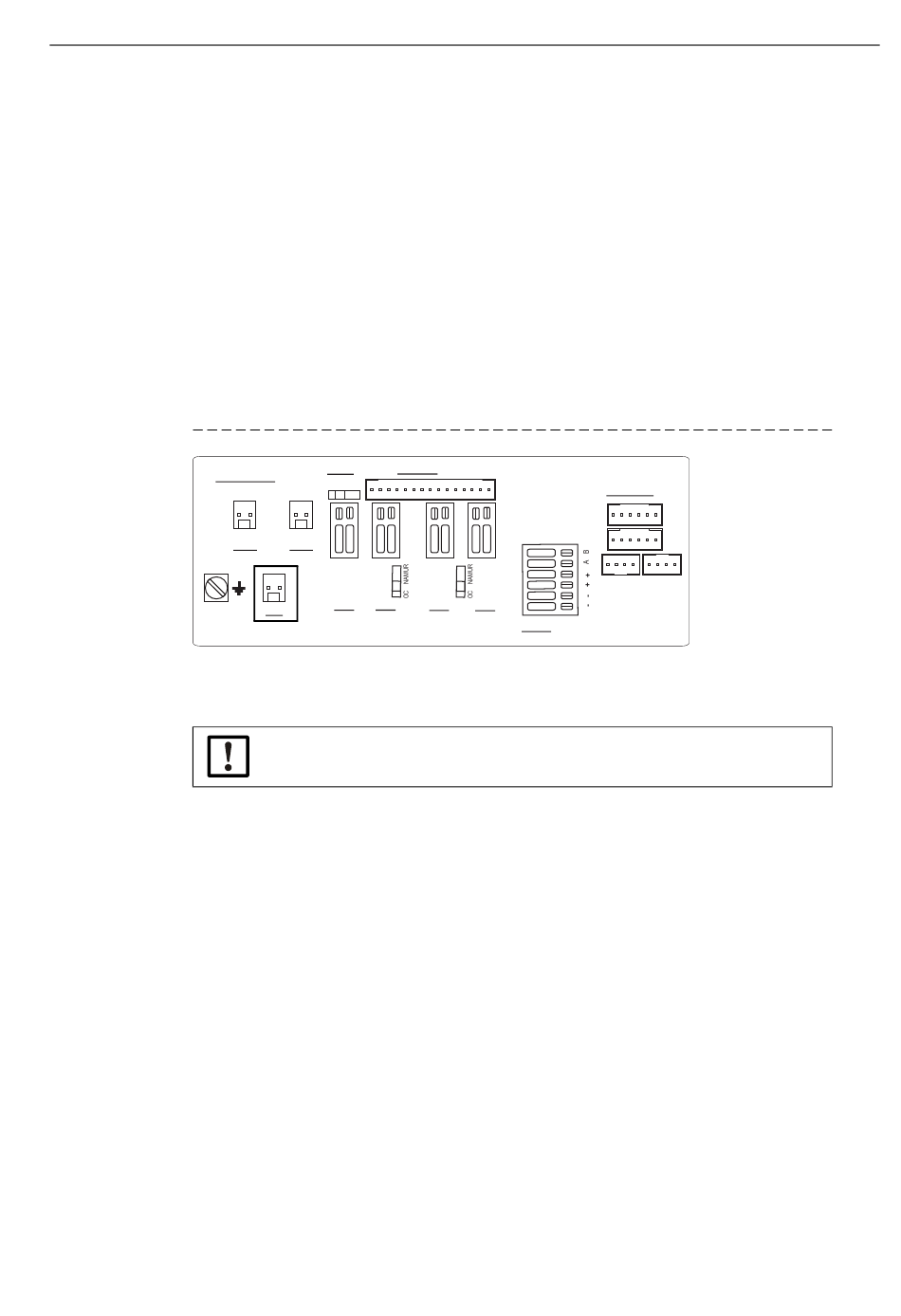

Figure 54
Commutation de la batterie de sauvegarde
EXT. POWER
1.5 mm²
(AWG 16)
▸
6 Refermer le capot de l'électronique (→ p. 48, §3.4.3).
Endress+Hauser
En cas de configuration avec alimentation externe et batterie de sauvegarde :
repositionner la batterie de sauvegarde sur l'emplacement «N.c.».
LOCK
OFF ON
4,5..16V
+ -
+ -
BAT1
BAT2
+ -
+ -
DO2
DO1
N.c.
2..16V
2..16V
W
R :100
S
En cas de configuration d'alimentation auto-suffisante avec packs de batteries :
démonter les packs de batteries et les éliminer légalement selon → p. 110, §7.1 ou
les stocker.
Endress+Hauser recommande d'installer de nouvelles batteries à chaque
échange de compteur.
Maintenance et remplacement du compteur
DISPLAY
+ -
+ -
DO3
DO0
2..16V
5..12V
RS485 *
NAMUR
SENSORS
P2
T2
P1
T1
*Optional
V see module
.
CC
4074419
M A N U E L D ' U T I L I S A T I O N
8030094/AE00/V4-4/2024-12
119
